Résumé de l'article : Oil transformateurs immergéssont des composants essentiels des systèmes électriques d’aujourd’hui, utilisés pour transférer de manière fiable l’énergie entre les réseaux, les installations industrielles et les projets d’infrastructure. Dans cette étude approfondie, nous explorons leur conception, leurs fonctionnalités, leurs avantages en termes de performances, leurs applications courantes, leurs comparaisons technologiques, leurs considérations d'installation et leurs FAQ pratiques.
📌 Table des matières
- Qu'est-ce qu'un transformateur immergé dans l'huile ?
- Comment fonctionnent les transformateurs immergés dans l’huile
- Avantages et fonctionnalités clés
- Applications typiques
- Transformateurs immergés dans l’huile ou transformateurs secs
- Conception et spécifications techniques
- Conseils d'installation et d'entretien
- FAQ

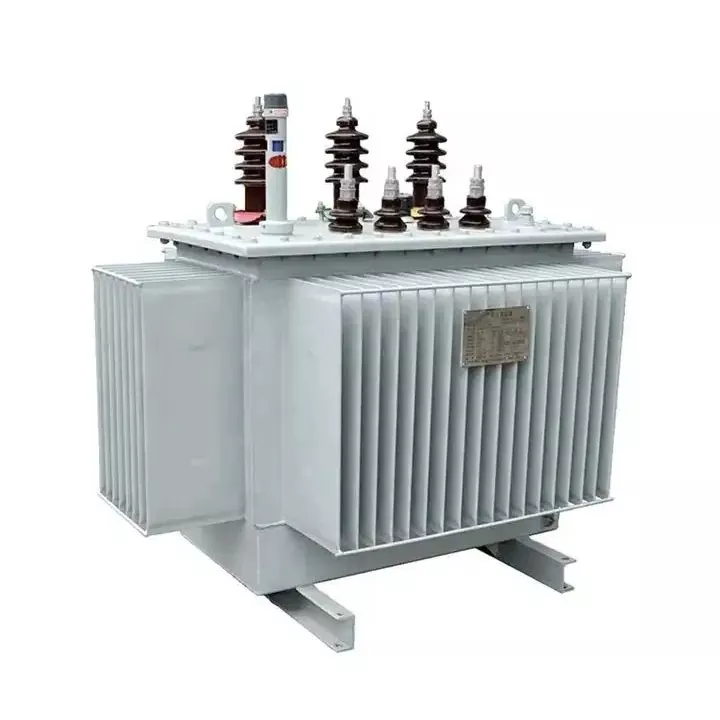

Qu'est-ce qu'un transformateur immergé dans l'huile ?
Untransformateur immergé dans l'huileest un transformateur électrique qui utilise une huile isolante de haute qualité pour refroidir et isoler son noyau et ses enroulements. Cette conception lui permet d'augmenter ou de diminuer efficacement les tensions dans les réseaux de transport et de distribution d'énergie tout en dissipant la chaleur et en assurant une protection électrique.
Des fabricants leaders commeLugaose spécialise dans la conception et la production de ces transformateurs pour répondre aux normes internationales et aux exigences du projet, garantissant des performances constantes même dans des conditions de charge continue.
Comment fonctionnent les transformateurs immergés dans l’huile
Contrairement aux transformateurs de type sec, les transformateurs immergés dans l'huile contiennent un réservoir scellé rempli d'huile isolante qui entoure le noyau et l'enroulement. L'huile remplit deux rôles clés :
- Refroidissement:Absorber et disperser la chaleur grâce à la convection naturelle et aux radiateurs externes.
- Isolation:Offre une excellente rigidité diélectrique pour éviter les pannes électriques.
Lorsque le courant électrique circule dans les enroulements du transformateur, de la chaleur est générée. Le pétrole absorbe cette chaleur et la déplace vers la surface par convection, où elle se dissipe dans l'environnement. Ce refroidissement efficace permet aux transformateurs immergés dans l’huile de fonctionner sous des charges élevées sans surchauffe.
Avantages et fonctionnalités clés
| Fonctionnalité | Description |
|---|---|
| Refroidissement efficace | Le milieu huileux absorbe la chaleur et favorise un contrôle constant de la température. |
| Isolation améliorée | L'huile offre une rigidité diélectrique élevée pour empêcher les arcs internes. |
| Longue durée de vie | La conception robuste réduit l'usure et prolonge la durée de vie opérationnelle. |
| Fiable sous charge | Gère les surcharges à court terme avec une perte de performances minimale. |
| Adaptable aux environnements difficiles | Fonctionnement stable dans les zones à haute température, poussiéreuses et humides. |
Étant donné que l'huile agit à la fois comme liquide de refroidissement et comme agent isolant, ces transformateurs offrent une gestion thermique supérieure tout en maintenant leur intégrité opérationnelle pendant des décennies.
Applications typiques
Les transformateurs immergés dans l’huile sont utilisés dans de nombreux secteurs, notamment :
- Modernisation des réseaux électriques urbains et ruraux
- Sous-stations pour réseaux de transport et de distribution
- Usines de la métallurgie, des mines et de l'industrie chimique
- Infrastructures et parcs industriels
- Systèmes d'alimentation électrique commerciaux et résidentiels
Par exemple,LugaoLes transformateurs immergés dans l'huile ont été déployés avec succès dans les sous-stations et les réseaux d'alimentation électrique urbains du monde entier.
Transformateurs immergés dans l’huile ou transformateurs secs
Il est important de comprendre comment les transformateurs immergés dans l’huile se comparent aux alternatives refroidies par air :
| Aspect | Immergé dans l'huile | Type sec |
|---|---|---|
| Efficacité de refroidissement | Excellent | Modéré |
| Durée de vie | 25 à 30 ans et plus | 15 à 20 ans |
| Gestion des surcharges | Haut | Limité |
| Entretien | Nécessite des contrôles d'huile réguliers | Moins d'entretien |
| Sécurité | Nécessite une protection incendie | Ininflammable |
Les transformateurs immergés dans l'huile offrent souvent des performances plus élevées et une durée de vie plus longue, mais leur milieu d'huile nécessite une manipulation soigneuse et des considérations de sécurité environnementale.
Conception et spécifications techniques
Voici quelques paramètres techniques typiques des transformateurs immergés dans l’huile :
- Capacité nominale : 50 kVA à 50 000 kVA
- Tension nominale : 6kV/10kV/20kV/35kV/110kV
- Type de refroidissement : ONAN/ONAF
- Fréquence : 50 Hz/60 Hz
- Normes : CEI, GB, CE, CCC
Ces spécifications reflètent les pratiques courantes de l'industrie et mettent en évidence la gamme de configurations disponibles sur le marché.
Conseils d'installation et d'entretien
- Assurer une infrastructure de sécurité incendie appropriée là où les transformateurs immergés dans l’huile sont installés, y compris des fosses de confinement et des pare-feu.
- Effectuez des contrôles réguliers de la qualité de l’huile (par exemple, rigidité diélectrique, teneur en humidité).
- Effectuer une maintenance préventive pour surveiller la dégradation de l’huile et les performances de dissipation thermique.
- Respectez les normes internationales et les exigences réglementaires locales lors de l'installation.
Une installation et un entretien appropriés sont essentiels pour maximiser la durée de vie et garantir un fonctionnement sûr.
Foire aux questions
Qu’est-ce qui rend les transformateurs immergés dans l’huile plus efficaces ?
L'huile de refroidissement contribue à réduire les contraintes thermiques et les pertes de puissance, permettant ainsi aux transformateurs de fonctionner efficacement à des charges plus élevées.
Les transformateurs immergés dans l’huile sont-ils sûrs ?
Oui, mais leur milieu pétrolier est inflammable, les installations doivent donc inclure des mesures de sécurité incendie et une planification de confinement appropriée.
Combien de temps durent les transformateurs immergés dans l’huile ?
Avec un entretien approprié, ces transformateurs peuvent durer 25 ans ou plus, selon la charge et les conditions environnementales.
Les transformateurs immergés dans l’huile peuvent-ils être utilisés à l’extérieur ?
Oui, ils sont souvent installés dans des sous-stations extérieures, à condition qu'ils soient logés dans des enceintes de protection et surveillés pour l'état de l'huile.
Conclusion: Les transformateurs immergés dans l’huile sont des bêtes de somme puissantes, efficaces et fiables des réseaux électriques modernes. De la gestion thermique à la stabilité à long terme, leur conception leur permet de prendre en charge une vaste gamme d'infrastructures électriques dans le monde entier.
