● La conception d'isolation solide garantit un fonctionnement sans entretien pour la plupart des composants.
● La technologie du gaz SF6 et du vide offre une rigidité diélectrique élevée et de faibles risques opérationnels.
● Les mécanismes de verrouillage, les indicateurs de position et les contacts auxiliaires améliorent la sécurité de l'opérateur.
● Les dimensions standard de l'armoire permettent un assemblage facile sur site.
● Les armoires peuvent être étendues pour répondre aux besoins croissants du réseau.
● La conception légère et compacte permet un déploiement et un transport rapides.
● L'appareillage de commutation haute tension est entièrement scellé.
● Réduit les coûts opérationnels et élimine le besoin de nettoyage, à l'exception du mécanisme de commande.
● Armoires construites à partir de plaques d'acier recouvertes d'aluminium et de zinc de 2 mm d'épaisseur pour une résistance à la corrosion.
● Les trous de décompression dans les compartiments de câbles et de jeux de barres assurent une ventilation sûre en cas de panne.
● Compartiments robustes pour jeux de barres, câbles et disjoncteurs pour des performances fiables à long terme.

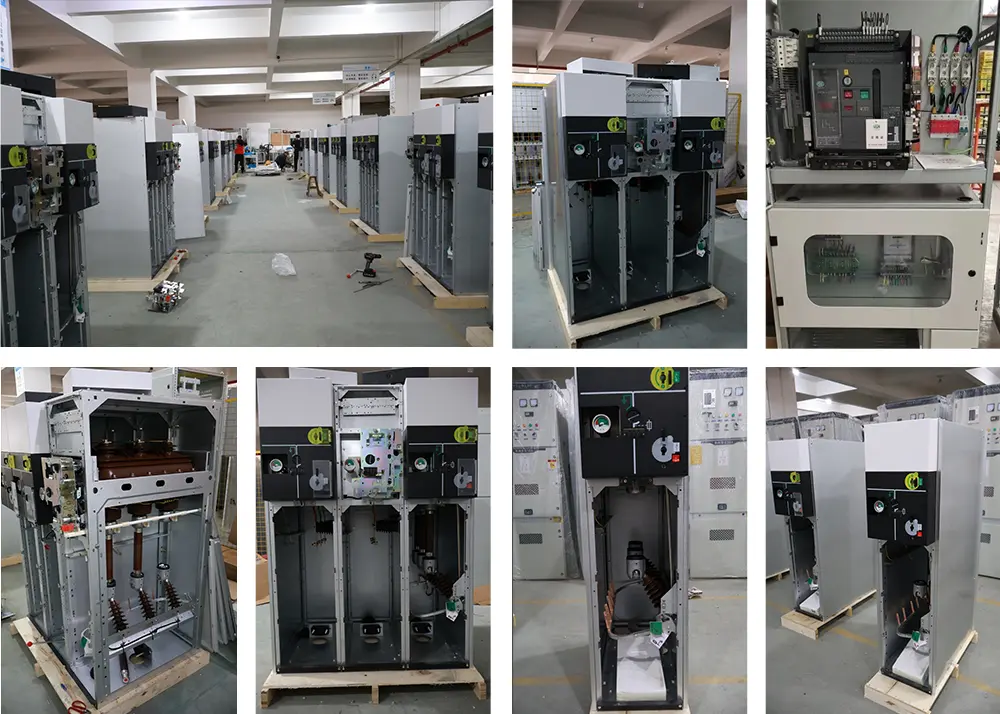

● Structure de l'armoire : acier aluminium-zinc riveté avec fonctions de décompression.
● Compartiment de jeu de barres : situé en haut, rempli de gaz SF6, relie les armoires adjacentes.
● Compartiment pour câbles : prend en charge les connexions de câbles, les fusibles, les interrupteurs de mise à la terre et les transformateurs CT/PT.
● Compartiment du disjoncteur : abrite le SF6 ou les disjoncteurs à vide sous l'interrupteur de charge.
● Mécanisme de fonctionnement et verrouillage : comprend des indicateurs de position, des contacts auxiliaires et un affichage en direct pour la sécurité opérationnelle.
● Parcs industriels et usines : distribution d'énergie sûre et compacte pour les installations manufacturières, chimiques et métallurgiques.
● Complexes commerciaux : distribution d'énergie fiable pour les centres commerciaux, les immeubles de bureaux et les quartiers d'affaires.
● Communautés résidentielles et bâtiments publics : fonctionnement silencieux et sans entretien, idéal pour les hôpitaux, les écoles et les zones résidentielles.
● Distribution d'électricité urbaine et rurale : unités extensibles et compactes pour la mise à niveau du réseau, la distribution temporaire ou permanente.
● Projets d'infrastructure et de transport : parfait pour les projets ferroviaires, municipaux et de services publics.
Projets internationaux EPC et d'exportation : certifiés CE et ISO, largement fournis en Afrique, en Asie du Sud-Est, au Moyen-Orient, en Asie centrale et en Europe.
● Hautement intégré et peu encombrant : la conception compacte de l'armoire réduit l'espace au sol.
● Mesures de protection multiples : les disjoncteurs à vide et les fusibles protègent contre les surcharges et les courts-circuits.
● Fonctionnement intelligent : équipé de processeurs pour la surveillance en temps réel et le fonctionnement à distance.
● Avantage économique : conception modulaire pour une maintenance facile, des réparations rapides et des temps d'arrêt réduits.
● Personnalisation OEM : solutions sur mesure pour la capacité, la configuration et l'agencement interne.
Qu'est-ce qu'une unité principale en anneau (RMU) et où est-elle utilisée ?
+
-
Une unité principale en anneau est une unité de commutation compacte et étanche qui intègre des connexions de câbles, des disjoncteurs et des compartiments de jeux de barres pour une distribution d'énergie moyenne tension sûre et fiable. Couramment utilisé dans les projets industriels, commerciaux, résidentiels et d’infrastructure.
La RMU de Lugao est-elle conforme aux normes internationales ?
+
-
Oui, tous les RMU Lugao sont certifiés CE et ISO, testés pour leurs performances et leur durabilité, et sont conformes aux normes électriques internationales pour le SF6 et les appareillages à vide.
Quels types d'unités principales en anneau sont disponibles ?
+
-
● RMU à isolation au gaz SF6
● RMU isolée sous vide
● Armoires de type fixe et extensible pour une installation flexible.
Ces RMU ne nécessitent-elles aucun entretien ?
+
-
Oui. À l'exception du mécanisme de commande, les composants haute tension sont entièrement scellés, ce qui réduit les coûts de maintenance opérationnelle et élimine les besoins de nettoyage.
Lugao peut-il personnaliser les unités principales Ring ?
+
-
Absolument. Nous proposons une personnalisation OEM, notamment le type d'armoire, la configuration, la capacité et la conception interne, pour répondre aux exigences du projet.

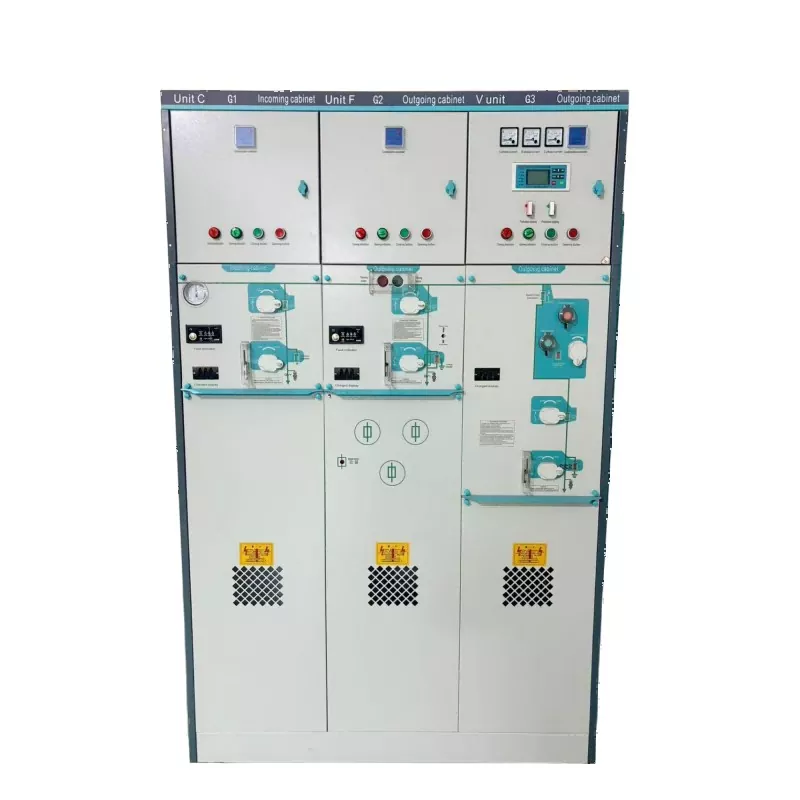

Une unité principale en anneau (RMU) est un système d'appareillage moyenne tension compact, assemblé en usine, utilisé pour contrôler, protéger et isoler les réseaux de distribution d'énergie. Il est généralement installé dans des systèmes de distribution en anneau ou radiaux, permettant à l'électricité d'être fournie depuis plusieurs directions pour garantir une fiabilité élevée.
LugaoLes unités principales en anneau sont conçues pour 11 kV,12kV, 15 kV, 24 kV et jusqu'à 40,5 kV et sont largement utilisés dans les réseaux électriques urbains, les installations industrielles, les projets d'énergie renouvelable et les sous-stations compactes.
Contrairement aux appareillages ouverts traditionnels, les unités principales en anneau sont étanches, peu encombrantes et faciles d'entretien, ce qui les rend idéales pour la distribution d'énergie moderne où la sécurité, la continuité et l'efficacité sont essentielles.
Contrôle le flux d’énergie entre les lignes d’alimentation et permet un fonctionnement flexible du réseau sans interruption de service.
Protège les équipements en aval contre les surcharges, les courts-circuits et les défauts à la terre à l'aide de dispositifs de protection fiables.
Permet d’isoler en toute sécurité les sections défectueuses, garantissant ainsi une maintenance sécurisée et une localisation rapide des défauts.
Temps de panne réduits, fonctionnement plus sûr et fiabilité améliorée du réseau.
L'unité principale en anneau permet un réacheminement rapide de l'alimentation en cas de panne ou de maintenance, minimisant ainsi les temps d'arrêt, particulièrement critiques pour les hôpitaux, les centres de données et les utilisateurs industriels. Évite des pertes de production coûteuses et des interruptions de service.
Avec un faible encombrement et un fonctionnement à accès frontal, les unités principales Ring sont parfaites pour les emplacements avec un espace limité tels que les sous-stations urbaines, les installations souterraines et les bâtiments commerciaux.
Pièces sous tension entièrement scellées
Options de conception résistantes aux arcs
Excellente protection contre l'humidité, la poussière et la corrosion
Protège les opérateurs et les infrastructures à proximité, même dans des environnements difficiles.
4. Efficacité énergétique et faibles pertes
Des barres omnibus en cuivre de haute qualité, des systèmes d'isolation de précision et des chemins de courant optimisés réduisent les pertes d'énergie et la génération de chaleur.
Utilise une isolation au gaz SF₆
Entièrement scellé et sans entretien
Extrêmement compact et fiable
Idéal pour :
Sous-stations urbaines, zones côtières ou à forte humidité, centrales d'énergie renouvelable.
Utilise l'air comme moyen d'isolation
Coût initial inférieur
Accès facile pour l'inspection et la réparation
Idéal pour :
Projets sensibles aux coûts avec un espace d’installation adéquat.
Méthode d'isolation traditionnelle
Principalement utilisé dans les systèmes existants
Progressivement remplacé par des RMU SIG/AIS
Note:
Lugao recommande principalement l'unité principale GIS ou AIS Ring pour les projets modernes en raison d'une sécurité plus élevée et d'une maintenance réduite.
Tension nominale : 11kV – 40,5kV
Courant nominal : jusqu'à 630 A
Tenue aux courts-circuits : jusqu'à 20–25 kA
Configurations d'alimentation modulaires
Protection intelligente et interfaces SCADA en option
Conceptions conformes CEI et ANSI
Services publics d’électricité : réseaux de distribution et sous-stations
Installations industrielles : sidérurgie, mines, produits chimiques, fabrication
Énergies renouvelables : parcs solaires, parcs éoliens, micro-réseaux
Bâtiments commerciaux : centres commerciaux, hôpitaux, aéroports, bureaux
Centres de données : alimentation électrique stable et ininterrompue
Spécialisé dans les équipements électriques moyenne tension
Forte équipe de R&D et d’ingénierie
Système de qualité stable certifié parISO9001 et GV
Conçu selon la norme CEI 62271
Répond aux exigences mondiales d’acceptation du réseau
Tensions et courants nominaux
Combinaisons d'alimentation
Relais de protection et protocoles de communication
Prise en charge de la marque OEM/ODM
Les unités principales de Lugao Ring sont exportées vers l'Afrique, l'Asie du Sud-Est, le Moyen-Orient, l'Asie centrale et l'Europe, au service des services publics et des entrepreneurs EPC du monde entier.
Avant d’acheter une RMU, pensez à :
Exigences de tension et de courant du système
Type d'isolation : SIG ou AIS
Environnement d'installation : intérieur/extérieur, humidité, poussière
Besoins en matière de protection et d'automatisation
Capacité d'expansion future
Nos ingénieurs fournissent des conseils techniques gratuits, des dessins et une assistance à la sélection pour réduire les risques d'approvisionnement.
Q1 : Quelle est la différence entre l’unité principale en anneau et l’appareillage de commutation conventionnel ?
Les RMU sont compactes, étanches et conçues pour les réseaux en anneau, tandis que les appareillages de commutation conventionnels sont plus grands et nécessitent plus de maintenance.
Q2 : Les RMU Lugao ne nécessitent-elles pas d’entretien ?
Les RMU SIG ne nécessitent pratiquement aucune maintenance ; Les RMU AIS nécessitent une inspection de routine minimale.
Q3 : Les RMU peuvent-elles s'intégrer aux systèmes SCADA ?
Oui.RMU de Lugaoprend en charge la surveillance intelligente, les relais de protection et les interfaces de communication.
Q4 : Prenez-vous en charge la personnalisation OEM et ODM ?
Oui. Nous proposons une personnalisation complète comprenant la structure, la logique de contrôle, la marque et les paramètres techniques.
