Résumé de l'article
Le choix d’un appareillage haute tension n’est pas seulement une décision d’achat. Il s’agit d’une décision à long terme en matière de sécurité, de fiabilité, de maintenance et de risque du projet. De nombreux acheteurs comparent d'abord les prix, mais le coût réel d'une mauvaise armoire apparaît généralement plus tard, à travers une surchauffe, des déclenchements intempestifs, une maintenance retardée, un espace d'expansion limité, une coordination de protection instable ou des arrêts qui affectent la production. Cet article explique comment évaluer Appareillage haute tensiondu point de vue pratique des maîtres d'ouvrage, des entrepreneurs en électricité, des ingénieurs d'usine, des équipes EPC et des responsables des achats. Il couvre les scénarios d'application, les types d'isolation, les facteurs de sélection techniques, les problèmes courants des acheteurs, les besoins d'inspection, l'évaluation des fournisseurs et les questions fréquemment posées.
Lugao Power Co., Ltd.est inclus comme exemple de fabricant au service de projets de distribution d'énergie où la personnalisation des équipements, les tests, la documentation et la communication technique sont importants avant la livraison.
Table des matières
- Aperçu de l'article
- Pourquoi le choix d’un appareillage haute tension est-il si important ?
- Quels problèmes l’appareillage de commutation haute tension aide-t-il à résoudre ?
- Quel type d’appareillage haute tension s’adapte aux différentes conditions du projet ?
- Que doivent vérifier les acheteurs avant de passer une commande ?
- Tableau comparatif de sélection des appareillages haute tension
- Comment la planification de la maintenance peut-elle réduire les risques à long terme ?
- Qu’est-ce qui facilite la collaboration avec un fournisseur ?
- FAQ sur les appareillages haute tension
- Contactez-nous
Aperçu de l'article
- Définir le rôle pratique deAppareillage haute tensiondans les systèmes de distribution d’énergie.
- Expliquez les problèmes les plus courants des acheteurs, notamment la sécurité, les temps d'arrêt, la correspondance des projets et la maintenance.
- Comparez les solutions AIS, GIS, sous vide, SF6 et à boîtier métallique en langage simple.
- Fournissez une liste de contrôle structurée concernant la tension nominale, la capacité de court-circuit, les exigences de protection, la disposition, l'environnement et la documentation.
- Montrez comment un fabricant compétent contribue à réduire l’incertitude avant l’installation.
- Répondez aux questions courantes des ingénieurs, des entrepreneurs et des équipes d’approvisionnement.
Pourquoi le choix d’un appareillage haute tension est-il si important ?
Dans un système de distribution haute tension, une décision faible peut influencer l’ensemble du réseau électrique. Une armoire qui semble acceptable sur une feuille de devis peut néanmoins créer des problèmes si son pouvoir de coupure n'est pas correctement adapté, si la disposition des alimentations n'est pas pratique, si le système d'isolation n'est pas adapté à l'environnement du site ou si le fournisseur ne peut pas fournir des dessins et des documents de test clairs.
Les acheteurs viennent souventAppareillage haute tensionavec une simple demande : ils ont besoin d’équipements capables de contrôler, protéger et isoler les circuits électriques en toute sécurité. Toutefois, les véritables exigences sont généralement plus complexes. Une aciérie a besoin d’équipements capables de supporter des charges exigeantes. Un projet de sous-station nécessite une coordination de protection stable. Un complexe commercial peut se soucier d’un agencement compact et d’une utilisation facile. Un projet d’énergie renouvelable peut nécessiter une connexion fiable au réseau et une expansion future. Une installation minière ou pétrochimique peut nécessiter une plus grande résistance environnementale et un fonctionnement plus sûr dans des conditions difficiles.
C’est pourquoi le processus de sélection ne doit pas commencer par « Quel modèle est le moins cher ? » Cela devrait commencer par « Quelle configuration maintiendra le système sûr, stable, maintenable et adapté au site pendant de nombreuses années ? » Cette question protège l’acheteur des coûts cachés. Cela aide également les ingénieurs et les équipes d’approvisionnement à parler le même langage lors de l’examen des propositions techniques.
Quels problèmes l’appareillage de commutation haute tension aide-t-il à résoudre ?
Un bien conçuAppareillage haute tensionLe système aide à gérer plusieurs risques sérieux dans la distribution d’énergie. Il ne s’agit pas simplement d’allumer et d’éteindre l’appareil. Il sépare les sections défectueuses, permet une maintenance sûre, protège les équipements connectés et aide les opérateurs à contrôler le réseau électrique avec plus de confiance.
- Isolement d'anomalie:Lorsqu'un court-circuit ou une condition anormale se produit, l'appareillage de commutation doit permettre d'isoler le circuit concerné rapidement et en toute sécurité.
- Sécurité des personnes :Les systèmes de verrouillage, les fonctions de mise à la terre, l'indication en direct et la conception du boîtier contribuent à réduire les erreurs opérationnelles.
- Protection des équipements :Les transformateurs, les câbles, les moteurs, les condensateurs et les équipements de distribution en aval nécessitent une protection coordonnée.
- Continuité du système :Une disposition des armoires bien planifiée peut réduire la portée des pannes et faciliter la planification de la maintenance.
- Gestion de l'espace :Un appareillage de commutation compact ou modulaire peut aider les projets où l'espace de la salle électrique est limité.
- Normalisation du projet :Des dessins clairs, des composants testés et une conception d'armoire reproductible facilitent l'installation et l'expansion future.
Pour les acheteurs, ces avantages se traduisent par moins d’arrêts inattendus, moins de problèmes de sécurité et moins de confusion lors de l’installation. Pour les entrepreneurs, la valeur est également pratique : lorsque l'équipement arrive avec une documentation correcte, un câblage étiqueté, un emballage approprié et une configuration claire, l'équipe du site passe moins de temps à résoudre les problèmes évitables.
Quel type d’appareillage haute tension s’adapte aux différentes conditions du projet ?
Il n’existe pas de type idéal pour chaque projet. Le droitAppareillage haute tensiondépend du niveau de tension, de l'espace disponible, de l'environnement du site, des habitudes d'exploitation, du budget, de la capacité de maintenance et des normes du projet. Une erreur courante consiste à choisir une armoire uniquement parce qu'un autre projet l'a utilisée. Les systèmes électriques peuvent sembler similaires sur le papier, mais les conditions de leur site et leurs priorités d'exploitation peuvent être très différentes.

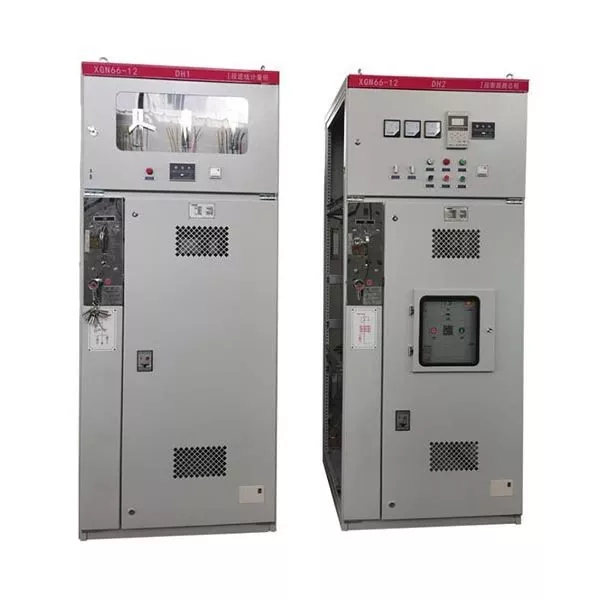

Appareillage isolé dans l'airest souvent choisi lorsque le projet dispose de suffisamment d’espace d’installation et que l’acheteur souhaite une structure relativement simple à inspecter et à entretenir. Il peut convenir à de nombreuses applications industrielles et utilitaires où les conditions environnementales sont gérables et où des équipes de maintenance sont disponibles.
Appareillage à isolation gazeuseest souvent envisagé lorsque l’espace est limité ou lorsque l’environnement est humide, pollué, côtier, poussiéreux ou autrement difficile. Sa conception étanche peut prendre en charge des configurations compactes et réduire l'exposition aux conditions extérieures. Pour les sous-stations urbaines, les installations souterraines et les projets à haute fiabilité, cela peut constituer un avantage considérable.
Appareillage à disjoncteur à videest largement apprécié pour ses performances d'interruption fiables et ses exigences de maintenance de routine inférieures par rapport à certaines technologies plus anciennes. Il est couramment utilisé dans les projets de distribution moyenne et haute tension où la fiabilité de commutation est une préoccupation majeure.
Solutions isolées au SF6sont généralement associés à la compacité et à de fortes performances d’isolation. Les acheteurs doivent également prendre en compte la manipulation du gaz, la surveillance, la qualité de l’étanchéité et les exigences environnementales locales lors de l’évaluation de cette option.
Appareillage amovible sous enveloppe métallique ou blindépeut être intéressant lorsque la séparation de sécurité, la structure modulaire et l'accès pour la maintenance sont importants. La conception amovible peut aider les techniciens à inspecter ou à remplacer les composants plus facilement, en fonction de la configuration du projet.
Que doivent vérifier les acheteurs avant de passer une commande ?
Le processus d’achat le plus sûr repose sur une confirmation technique et non sur des conjectures. Avant de passer une commande pourAppareillage haute tension, les acheteurs doivent collecter suffisamment d'informations sur le projet pour éviter des équipements incompatibles. Un fournisseur professionnel peut vous aider à examiner ces détails, mais l’acheteur doit quand même comprendre ce qui compte.
- Tension nominale et tension du système :L'armoire doit correspondre au système électrique et aux normes applicables du projet.
- Courant nominal :Les besoins en courant continu doivent être confirmés en fonction de la demande de charge et de l'expansion future.
- Pouvoir de coupure en court-circuit :Celui-ci doit correspondre au niveau de défaut du système. Sous-estimer ce point peut créer de sérieux risques pour la sécurité.
- Disposition des départs et arrivées :Le nombre de départs, la direction d'entrée des câbles, la disposition des jeux de barres et l'espace réservé doivent être clairs.
- Schéma de protection et de contrôle :Le type de relais, la mesure, l'interface de communication, la compatibilité SCADA et la logique de contrôle doivent être examinés dès le début.
- Environnement d'installation :L'altitude, la température, l'humidité, la poussière, le brouillard salin, les exigences sismiques et l'emplacement intérieur ou extérieur peuvent tous affecter la conception.
- Méthode de fonctionnement :Les besoins en matière de surveillance manuelle, motorisée, locale, à distance ou intelligente doivent être confirmés avant la production.
- Tests et documentation :Les rapports de tests de routine, les dessins, les manuels, les certificats et les détails d'emballage doivent faire partie de la conversation sur le projet.
Une règle utile est simple : si un paramètre affecte la sécurité, l’installation, le fonctionnement ou la maintenance, il ne doit pas rester vague. Des informations claires avant la production coûtent moins cher qu’une correction après la livraison.
Tableau comparatif de sélection des appareillages haute tension
| Préoccupation du projet | Mise au point recommandée | Pourquoi c'est important |
|---|---|---|
| Espace limité dans la salle électrique | SIG compact ou disposition optimisée des armoires | Aide à réduire l'encombrement et prend en charge les projets où l'espace est coûteux ou restreint. |
| Environnement difficile | Isolation scellée, conception d'armoire anticorrosion, options de protection de l'environnement | L’humidité, la poussière, le sel et la pollution peuvent réduire la fiabilité de l’isolation si l’on n’en tient pas compte. |
| Accès fréquent à la maintenance | Structure amovible, conception de compartiment clair, mécanisme de commande accessible | Améliore la commodité de l’inspection et réduit les temps d’arrêt pour maintenance. |
| Exigences de sécurité élevées | Verrouillage fiable, système de mise à la terre, protection contre les arcs, indication sous tension | Réduit le risque de mauvais fonctionnement et protège le personnel pendant la commutation et la maintenance. |
| Expansion future | Conception modulaire, départs réservés, disposition flexible des jeux de barres | Empêche une refonte coûteuse lorsque le projet se développe. |
| Livraison de projets internationaux | Emballages export, dessins techniques, rapports de tests, support de communication | Aide les entrepreneurs et les propriétaires à réduire les risques lors des douanes, de l'installation et de la mise en service. |
Comment la planification de la maintenance peut-elle réduire les risques à long terme ?
Même bien faitAppareillage haute tensiona besoin d'un plan d'entretien. Le but n’est pas d’ouvrir inutilement les armoires, mais de maintenir le matériel dans un état connu et fiable. La planification de la maintenance doit tenir compte des conditions du site, de la fréquence de commutation, de l'âge de l'équipement, des conseils du fabricant et de l'importance de la charge connectée.
Les points d'inspection courants incluent la propreté de l'armoire, l'état de l'isolation, l'étanchéité des connexions des jeux de barres, le mouvement du mécanisme de commande, la continuité de la mise à la terre, l'état du relais, l'état du câblage secondaire, la fonction de verrouillage, l'usure des contacts et les signes de surchauffe. Dans les environnements humides, le contrôle de la condensation et le fonctionnement du chauffage peuvent devenir particulièrement importants. Dans les sites industriels poussiéreux, les contrôles de nettoyage et d’étanchéité peuvent prévenir les problèmes d’isolation.
De nombreux échecs ne sont pas des mystères soudains. Ils commencent par de petits signes : une connexion desserrée, une température anormale, une isolation vieillissante, une mauvaise lubrification, un câblage secondaire endommagé ou une porte d'armoire qui ne ferme pas correctement. Lorsque les équipes de maintenance enregistrent ces détails et agissent rapidement, elles réduisent le risque d'arrêts d'urgence.
- Gardez les enregistrements d’exploitation et les journaux de maintenance cohérents.
- Vérifiez l'augmentation de la température et les odeurs anormales après un fonctionnement à forte charge.
- Inspectez les pièces mécaniques pour vérifier leur mouvement fluide et leur positionnement correct.
- Confirmez que les verrouillages et les dispositifs de mise à la terre fonctionnent comme prévu.
- Nettoyer soigneusement les surfaces isolantes selon des procédures sécuritaires.
- Vérifiez les paramètres du relais lorsque la charge du système ou la structure du réseau change.
Qu’est-ce qui facilite la collaboration avec un fournisseur ?
Un bon fournisseur fait bien plus que expédier une armoire. PourAppareillage haute tension, le fournisseur doit aider les acheteurs à confirmer les détails techniques, à éviter les erreurs de configuration et à comprendre si la solution proposée correspond aux conditions réelles du projet. Ceci est particulièrement important pour les projets à l’étranger où la communication, la documentation, l’emballage et le service après-vente peuvent influencer le résultat final.
Lugao Power Co., Ltd.fabrique des équipements électriques pour les projets de distribution et peut prendre en charge les discussions sur la configuration des appareillages de commutation, la structure des armoires, le choix de l'isolation, les dessins et les exigences techniques. Pour les acheteurs qui ne savent pas s'ils doivent choisir AIS, GIS, SF6, des armoires à disjoncteurs sous vide ou des solutions à boîtier métallique, une communication technique précoce peut aider à affiner la décision.
Un fournisseur pratique doit être capable de fournir plusieurs types de soutien :
- Examen de la tension, du courant, de la quantité d'alimentation et des exigences de protection du projet.
- Disposition des armoires personnalisée en fonction de la configuration du site et des besoins de l'application.
- Dessins techniques clairs et documentation produit avant la confirmation de la production.
- Tests de routine et inspection de qualité avant expédition.
- Emballage d'exportation adapté au transport longue distance.
- Support de communication pour les questions d’installation, de mise en service et de maintenance ultérieure.
Les équipes achats doivent également prêter attention à la réactivité. Si un fournisseur ne peut pas répondre à des questions importantes avant la commande, le projet peut être confronté à davantage d'incertitude après la commande. Une bonne communication n’est pas une décoration ; cela fait partie du contrôle des risques.
FAQ sur les appareillages haute tension
Q1 : À quoi sert l’appareillage de commutation haute tension ?
L'appareillage de commutation haute tension est utilisé pour contrôler, protéger et isoler les circuits électriques dans les systèmes de distribution d'énergie et de transmission. Il est couramment appliqué dans les sous-stations, les installations industrielles, les systèmes électriques commerciaux, les projets d'infrastructure et les projets de connexion au réseau d'énergie renouvelable.
Q2 : Quel est le meilleur, AIS ou SIG ?
Ni l’un ni l’autre n’est toujours mieux. L’AIS est souvent préféré lorsque l’espace est suffisant et qu’une inspection visuelle plus facile est importante. Le SIG est souvent préféré lorsque le site dispose d'un espace limité, de conditions environnementales difficiles ou d'exigences de fiabilité plus élevées. Le meilleur choix dépend du projet.
Q3 : Comment puis-je connaître le courant nominal et le pouvoir de coupure corrects ?
Ces valeurs doivent être confirmées en fonction de la conception du système, de la demande de charge, du niveau de défaut, de la capacité du transformateur, de la disposition des câbles et du schéma de protection. Si les informations sont incomplètes, l'acheteur doit demander à l'ingénieur de projet ou au fournisseur d'examiner les données du système avant la sélection finale.
Q4 : L’appareillage de commutation haute tension peut-il être personnalisé ?
Oui. La personnalisation peut inclure le niveau de tension, la disposition des lignes d'alimentation, la taille de l'armoire, le relais de protection, la mesure, la configuration du jeu de barres, la direction d'entrée des câbles, le type d'isolation, la conception du boîtier, l'interface de communication et les options environnementales spéciales.
Q5 : Quels documents les acheteurs doivent-ils demander avant l'expédition ?
Les acheteurs doivent demander des dessins techniques, des schémas de câblage, des rapports de tests de routine, des détails d'emballage, des manuels d'utilisation, des documents de certificat le cas échéant et tout dossier d'inspection spécifique au projet convenu avant la production.
Q6 : Pourquoi la maintenance doit-elle être envisagée lors de la phase d'achat ?
L'accès à la maintenance, les pièces de rechange, la conception du mécanisme de commande, les paramètres des relais et la disposition de l'armoire affectent tous les coûts d'exploitation à long terme. Une armoire difficile à inspecter ou à réparer peut créer un risque d'indisponibilité plus élevé, même si le prix initial semble attractif.
