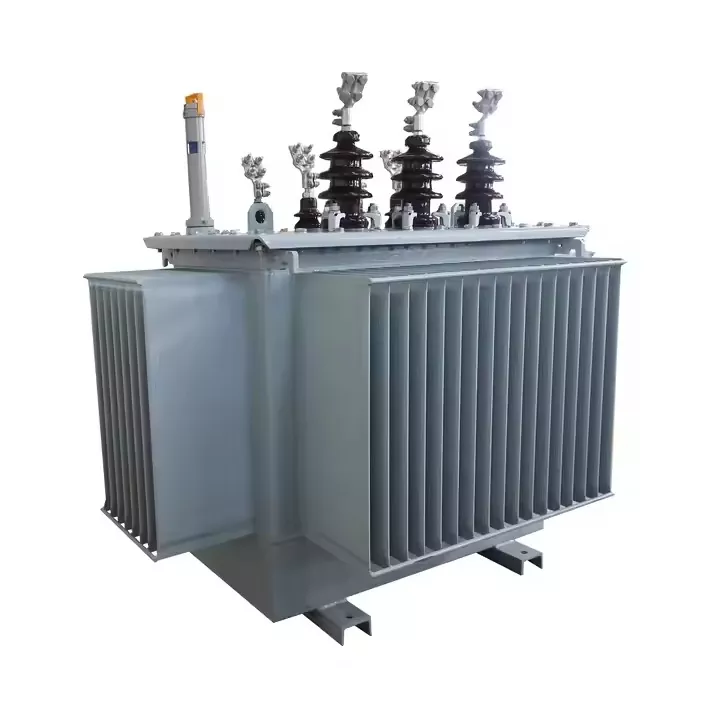

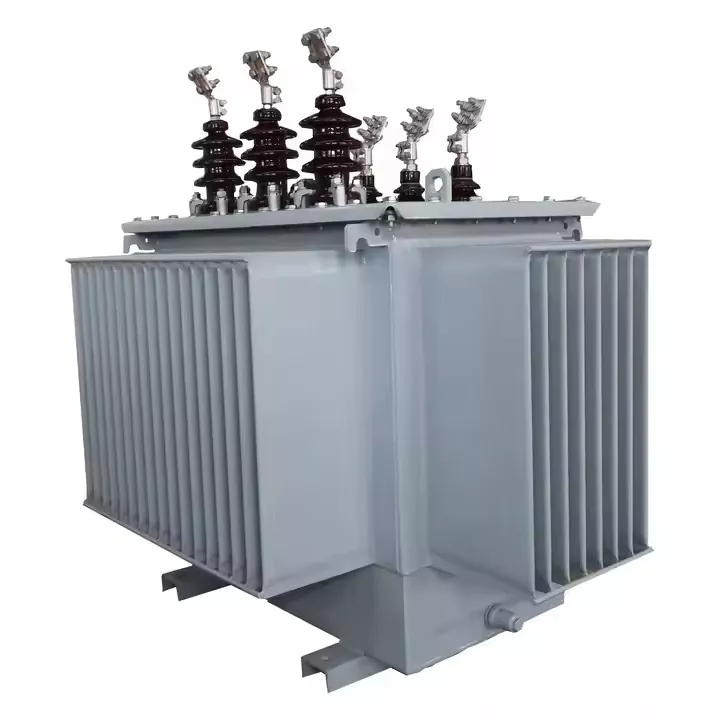

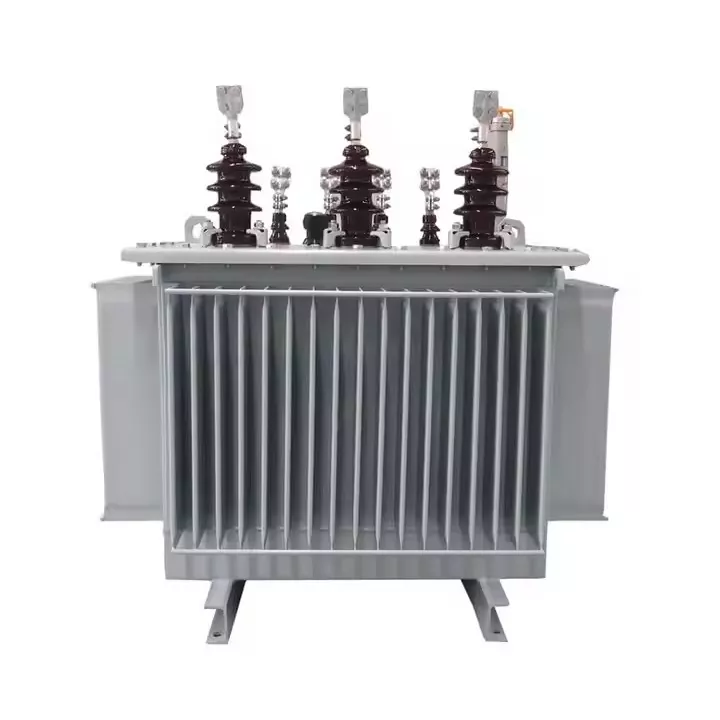

Transformateur refroidi à l'huile

LUGAO est un fournisseur fiable de transformateurs refroidis à l'huile, prenant en charge les commandes groupées et la coopération à long terme. Les LUGAOLe transformateur refroidi à l'huile utilise une huile isolante à haute résistance diélectrique comme moyen de refroidissement. L'huile a une capacité thermique spécifique élevée, lui permettant d'absorber efficacement la chaleur générée pendant le fonctionnement. Lors du processus de conception, la distance entre les enroulements et le noyau a été minimisée, ce qui donne un volume global compact qui facilite l'installation et le transport. Pendant les périodes de pointe de demande de puissance, le transformateur démontre également une excellente capacité de surcharge à court terme.

Le transformateur élévateur triphasé convient à une utilisation dans les salles de distribution, les sous-stations et autres zones, ce qui en fait un élément important du réseau électrique. La pression générée pendant le fonctionnement peut être évacuée via une soupape de surpression. Pour minimiser les pertes à vide et sous charge, LUGAO utilise de l'huile et des noyaux isolants de haute qualité. Le boîtier est constitué de matériaux dotés d'indices de protection extrêmement élevés, garantissant le fonctionnement normal des composants internes et empêchant l'oxydation et la pénétration d'humidité. Lors de l'installation du transformateur de puissance élévateur, un espace suffisant doit être réservé pour la dissipation de la chaleur afin d'éviter les défauts causés par une surchauffe localisée. Les produits LUGAO ont tous satisfait aux normes internationales telles que CE et ISO.

Paramètre

kVA	Tension (kV) w		Vecteur Groupe	Pertes		Sans charge Actuel	Poids (kg)		Dimension hors tout (mm)
	H.V.	L.V.		Sans charge perte	Charger perte		Huile poids	Total poids	L	W	H
20	6 6.3 10 10.5 11 13.2	380 400 415 433	Yyno Dyna11 Yzn11	90	530	2.3	55	230	720	440	855
30				100	600	2.1	75	305	750	500	990
50				130	870	2.0	80	405	800	480	1030
63				150	1040	1.9	95	455	830	615	1060
80				180	1250	1.9	105	510	840	580	1115
100				200	1500	1.8	120	530	890	645	1145
125				240	1800	1.7	130	670	910	600	1185
160				280	2200	1.6	140	810	910	700	1280
200				340	2600	1.5	160	890	1000	760	1240
250				400	3050	1.4	175	1020	1285	730	1290
315				480	3650	1.4	185	1170	1280	740	1385
400				570	4300	1.3	215	1410	1310	750	1432
500				680	5100	1.2	260	1645	1365	765	1510
630				810	6200	1.1	310	2070	1485	815	1615
800				980	7500	1.0	370	2445	1640	930	1590
1000				1150	10300	1.0	425	2800	1860	1120	1630
1250				1360	12000	0.9	480	3320	1860	1120	1830
1600				1640	14500	0.8	550	4175	1975	1175	1900

Environnement opérationnel

1. La température de fonctionnement standard est comprise entre -30°C et +40°C. Lorsque la température dépasse 40°C, l'équipement doit fonctionner en mode charge réduite.

2. L'altitude de fonctionnement standard est inférieure à 1 000 mètres.

3. L'humidité de fonctionnement standard est une moyenne quotidienne de ≤95 % et une moyenne mensuelle de ≤90 %.

4. L'angle d'inclinaison de l'installation ne doit pas dépasser 15°.

5. Inspectez régulièrement la jauge de niveau d'huile, la qualité de l'huile et l'environnement.

6. Tenir à l'écart des zones inflammables, des zones d'interférence électromagnétique et de tout autre endroit susceptible d'affecter le fonctionnement du transformateur.

Caractéristiques

1. Les transformateurs de puissance haute tension de LUGAO ont d'excellentes performances de dissipation thermique. L'huile du transformateur peut rapidement absorber la chaleur générée par les enroulements et le noyau et favoriser la circulation de la chaleur à travers le radiateur.

2. Performances d’isolation supérieures, car l’huile isolante isole efficacement les décharges internes.

3. Longue durée de vie, car l'huile de transformateur protège le noyau et les enroulements et ralentit le processus d'oxydation.

4. Forte adaptabilité environnementale. Le réservoir d'huile scellé bloque les contaminants externes.

5. Les LUGAOtransformateurssont fabriqués conformément à plusieurs normes internationales, garantissant la qualité des produits.
