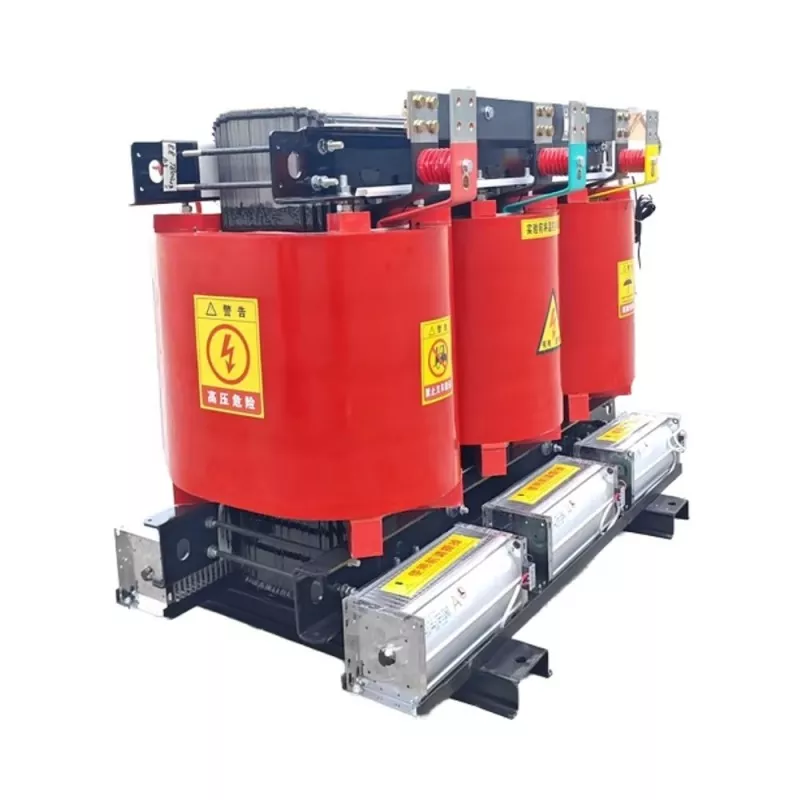

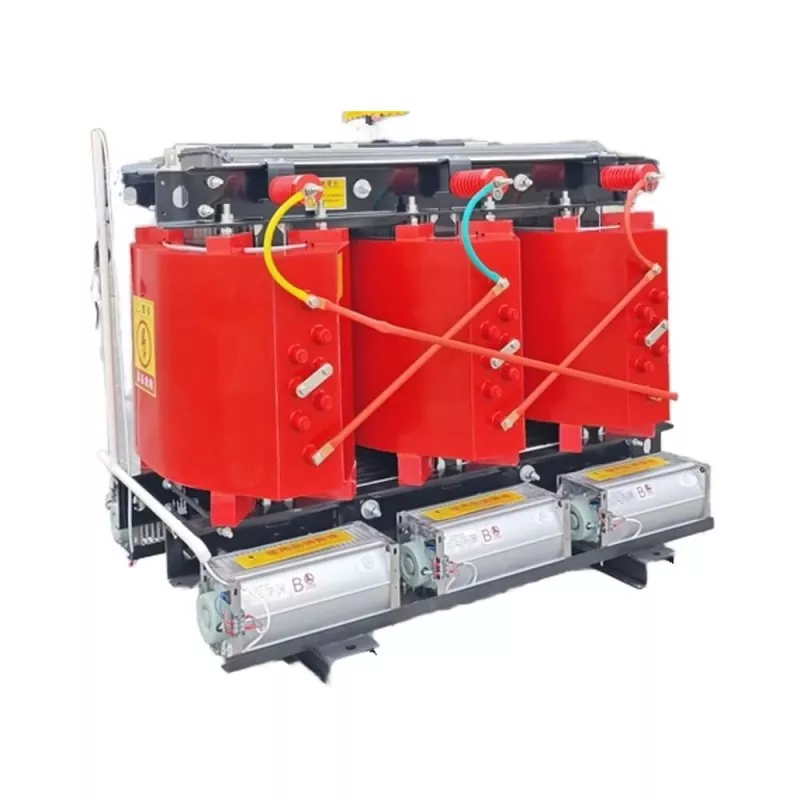

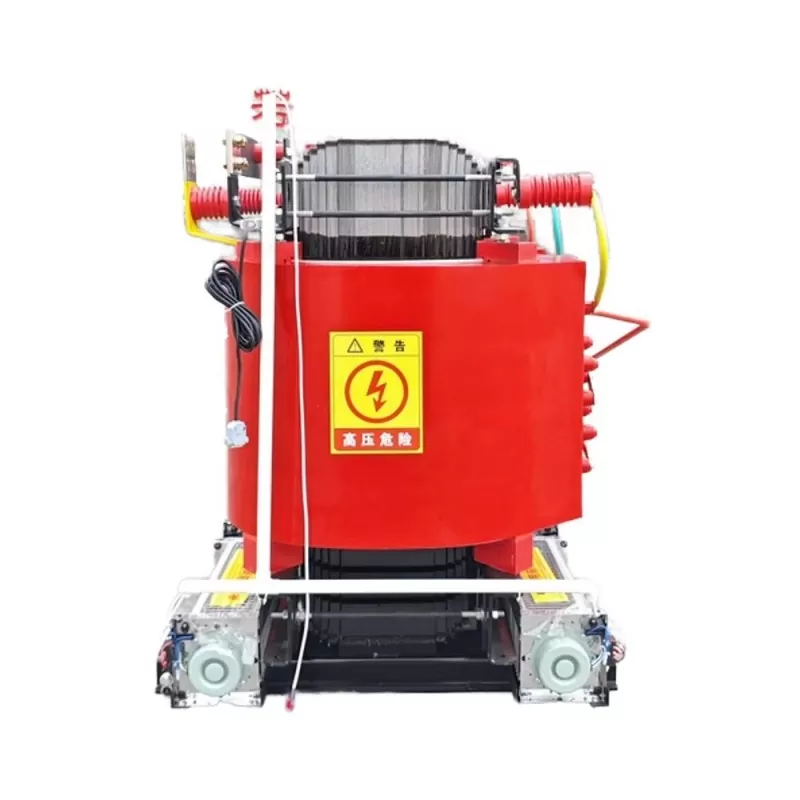

Transformateur de puissance toroïdal à noyau divisé de type sec

En tant que fabricant et fournisseur chevronné en Chine, le transformateur de puissance toroïdal à noyau divisé de type sec est fabriqué de manière experte dans notre usine à un prix abordable. Nous proposons des options en stock et personnalisées. N'hésitez pas à vous renseigner. Les LUGAOLe transformateur de puissance toroïdal à noyau divisé utilise le principe de l'induction électromagnétique pour réaliser la conversion de tension. Pendant le fonctionnement, lorsque l'enroulement primaire est alimenté, il génère un flux magnétique alternatif, qui est couplé à travers le noyau à l'enroulement secondaire, induisant ainsi une force électromotrice. Le transformateur toroïdal à noyau divisé utilise de la résine époxy ou du caoutchouc de silicone comme matériaux isolants. Ces matériaux ont des propriétés auto-extinguibles et ne présentent aucun risque pour la sécurité en raison de fuites d'huile. Pendant le processus de coulée, les bobines pré-enroulées sont placées dans des moules spécialement conçus, suivis de l'injection du mélange de résine époxy et du chauffage pour le durcissement. Cette structure offre une résistance mécanique élevée, isole la poussière et l’humidité externes et protège les composants métalliques internes. Des tôles et des enroulements en acier au silicium de haute qualité sont spécifiés comme matériaux, offrant des avantages tels qu'un faible bruit et de faibles pertes, ce qui les rend adaptés à des endroits tels que les immeubles de bureaux, les hôpitaux et les écoles.

Le transformateur de type sec à noyau divisé peut être personnalisé selon les exigences du client en matière de tension nominale, de dimensions et de boîtiers. Différents matériaux avec différents indices de protection peuvent être sélectionnés pour s'adapter à différentes conditions environnementales. Les produits de LUGAO sont conformes à une série de normes internationales, telles que CE et ISO, et l'entreprise continuera à innover en matière de conception pour créer des produits plus économes en énergie et plus respectueux de l'environnement.transformateurs secs.

Paramètre

Noté Capacité (kVA)	Combinaison de tension			Connexion n groupe symbole	Non- charger perte (W)	Sous les différentes isolations charge de rang résistante à la chaleur perte(W)			Sans charge actuel %
	H.V. (kV)	Haut Tension Tapotement	L.V. (kV)			130 ℃ (B) (100 ℃ )	155 ℃ (F) (120 ℃)	180 ℃ (H) (145 ℃)
30	6 6.3 6.6 10 10.5 11	±2x2,5 ±5	0.4	Dyna11 Yyno	130	605	640	685	2
50					185	845	900	965	2
80					250	1160	1240	1330	1.5
100					270	1330	1415	1520	1.5
125					320	1565	1665	1780	1.3
160					365	1800	1915	2050	1.3
200					420	2135	2275	2440	1.1
250					490	2330	2485	2665	1.1
315					600	2945	3125	3355	1
400					665	3375	3590	3850	1
500					790	4130	4390	4705	1
630					910	4975	5290	5660	0.85
800					1035	5895	6265	6715	0.85
1000					1205	6885	7315	7885	0.85
1250					1420	8190	8720	9335	0.85
1600					1665	9945	10555	11320	0.85
2000					2075	12240	13005	14005	0.7
2500					2450	14535	15445	16605	0.7
