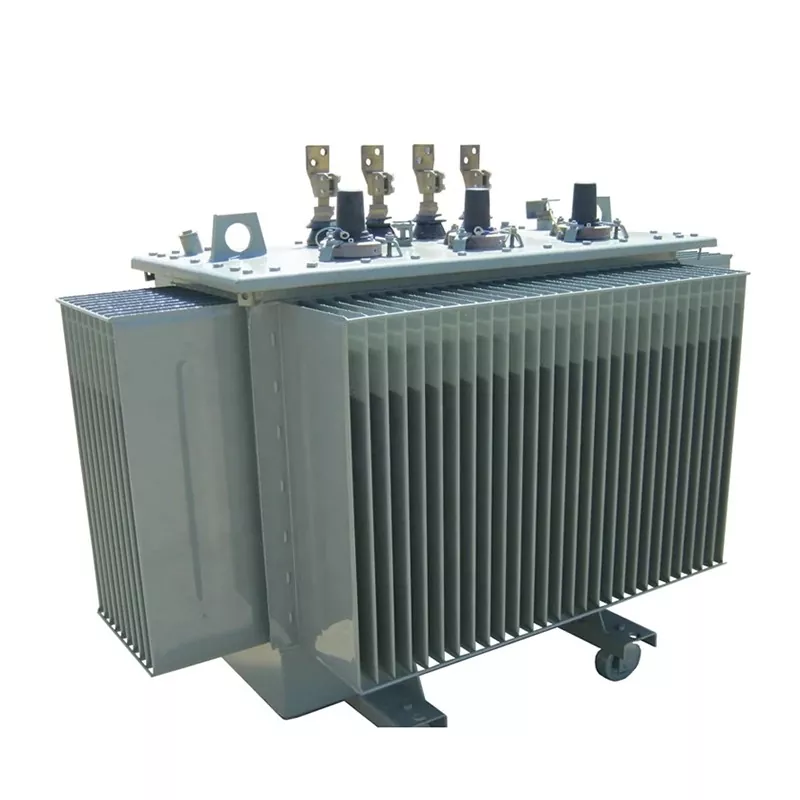

Transformateur de régulation à faible perte et en charge 35kv

LeTransformateur de régulation à faible perte et en charge 35 kVest un transformateur de puissance moyenne tension conçu pour un contrôle de tension stable dans les systèmes de distribution et de sous-stations. Il intègre unchangeur de prises en charge (OLTC)qui permet le réglage de la tension pendant le fonctionnement du transformateur, garantissant une alimentation continue sans interruption. Lugao Power Co., Ltd. fabrique des produits de haute qualitétransformateursutilisant des noyaux en acier au silicium de première qualité, des enroulements fiables et une huile de transformateur isolante pour obtenirfaible perte d'énergie, rendement élevé et longue durée de vie. Ces transformateurs sont largement utilisés dans les centrales électriques, les sous-stations et les réseaux de distribution d'énergie industrielle.

Paramètre

Capacité	GB/20052-2020			tension d'impédance (%)	sans charge actuel (%)	Groupe vectoriel	Étendre Conné action
	(S13)
	perte à vide	perte de charge
		Dyn11/Yzn1 1	Yyno
30	65	455	430	4.0	0.5	Yyn0 OU Dyna11	±2*2. 5% OU ± 5 %
50	80	655	625		0.5
63	90	785	745		0.5
80	105	945	900		0.45
100	120	1140	1080		0.45
125	135	1360	1295		0.45
160	160	1665	1585		0.4
200	190	1970	1870		0.4
250	230	2300	2195		0.4
315	270	2760	2630		0.35
400	330	3250	3095		0.35
500	385	3900	3710		0.3
630	460	4460		4.5	0.25
800	560	5400			0.18
1000	665	7415			0.17
1250	780	8640			0.17
1600	940	10440			0.16
2000	1085	13180		5.0	0.16
2500	1280	13360			0.16

Comment fonctionne un transformateur de régulation en charge et à faibles pertes de 35 kV ?

LeTransformateur de régulation à faible perte et en charge 35 kVfonctionne sur la base de l'induction électromagnétique tout en intégrant un système OLTC pour ajuster les niveaux de tension pendant le fonctionnement.

Principe de fonctionnement

• L'énergie électrique est transférée entre les enroulements par induction électromagnétique.
• Le mécanisme OLTC modifie la position de la prise du transformateur sans interrompre l'alimentation électrique.
• L'huile du transformateur circule à l'intérieur du réservoir pour dissiper la chaleur et assurer l'isolation.
• Le radiateur libère de la chaleur dans l'air ambiant pour maintenir une température de fonctionnement sûre.

Principaux scénarios d'application

LeTransformateur de régulation à faible perte et en charge 35 kVest largement utilisé dans les systèmes électriques moyenne tension où une tension stable et une alimentation électrique fiable sont essentielles.

• Centrales de production d'électricité
• Sous-stations électriques
• Systèmes de distribution d'énergie industrielle
• Réseaux électriques urbains
• Industrie minière et lourde
• Connexions au réseau d’énergie renouvelable

Avantages du transformateur changeur de prises en charge

• Régulation de tension continuesans interrompre l'alimentation électrique.
• Stabilité du réseau amélioréepour des conditions de charge fluctuantes.
• Moins de perte d'énergiegrâce à une conception optimisée du transformateur.
• Durée de vie plus longueavec une isolation de haute qualité et un refroidissement à l'huile.
• Performances fiablesdans des réseaux de distribution d’énergie complexes.

Différence entre OLTC et changeur de prises hors charge

Fonctionnalité	Transformateur OLTC	Changeur de prise hors charge
Réglage de la tension	Réglable pendant le fonctionnement	Nécessite un arrêt
Coupure d'alimentation électrique	Aucune interruption	L'alimentation doit être coupée
Application	Grands réseaux, sous-stations	Systèmes de charge petits ou stables
Flexibilité opérationnelle	Haut	Limité

Pourquoi utiliser un transformateur de régulation en charge et à faibles pertes de 35 kV ?

• Maintenirsortie de tension stabledans des environnements de charge fluctuants.
• Réduirepertes d’énergie et coûts d’exploitation.
• Améliorerfiabilité et efficacité du système électrique.
• Convient pourréseau intelligent moderne et systèmes électriques industriels.
• Assurer une alimentation électrique ininterrompue pendant les réglages de tension.

Maintenance du transformateur de puissance OLTC

• Vérifiez régulièrement le niveau d'huile du transformateur et la qualité de l'huile.
• Inspectez le mécanisme OLTC pour un fonctionnement de commutation fluide.
• Surveillez la température de fonctionnement et les conditions de charge.
• Assurez-vous que le radiateur et le système de refroidissement restent dégagés.
• Effectuer des tests d’isolation et électriques périodiques.

Pourquoi choisirLugao?

• Fabricant professionnel de transformateur de régulation à faible perte et en charge de 35 kVavec des années d’expérience dans l’industrie.
• Matières premières de haute qualitéy compris des tôles d'acier au silicium et des enroulements haut de gamme.
• Conception à faibles pertes et économe en énergiepour réduire les coûts d’exploitation.
• Normes de test internationales strictesgarantissant des performances fiables.
• Livraison rapideavec commande minimum d'une unité.
• Support technique professionnel et service après-vente.
• Produits exportés versAsie centrale, Afrique et autres marchés mondiaux.

FAQ

Quelle est la durée de vie typique d'un transformateur de régulation en charge et à faibles pertes de 35 kV ?

Avec un entretien approprié, le transformateur peut fonctionner de manière fiable pendant plus de 25 ans.

Quelle méthode de refroidissement est utilisée ?

Letransformateurutilise un refroidissement immergé dans l’huile.Transferts d'huile de transformateurchaleur des enroulements et du noyau vers le radiateur pour une dissipation efficace de la chaleur.

La tension peut-elle être ajustée pendant le fonctionnement ?

Oui. Le système OLTC permet un réglage de la tension sans interrompre l'alimentation électrique.

Quelles industries utilisent couramment ce transformateur ?

Les services publics d'électricité, les sous-stations, les industries lourdes, les opérations minières et les projets d'énergie renouvelable utilisent couramment leTransformateur de régulation à faible perte et en charge 35 kV.
