Transformateur de type sec de transmission de puissance à haute fréquence

LUGAO est un fabricant basé en Chine avec de nombreuses années d'expérience dans le domaine des transformateurs secs de transmission de puissance haute fréquence ; nous offrons un approvisionnement stable et pouvons adapter les détails à vos besoins. Pour plus de détails sur les tarifs, veuillez nous contacter directement. Les LUGAOLe transformateur en résine époxy utilise le principe de l'induction électromagnétique pour réaliser une conversion de tension. Pendant le fonctionnement, lorsque l'enroulement primaire est alimenté, il génère un flux magnétique alternatif, qui est couplé à travers le noyau à l'enroulement secondaire, induisant ainsi une force électromotrice. Les transformateurs refroidis par air utilisent de la résine époxy ou du caoutchouc de silicone comme matériaux isolants. Ces matériaux possèdent des propriétés auto-extinguibles et ne présentent pas de risques pour la sécurité en raison de fuites d'huile. Pendant le processus de coulée, les bobines pré-enroulées sont placées dans des moules spécialement conçus, suivis de l'injection du mélange de résine époxy et du chauffage pour le durcissement. La structure résultante présente une résistance mécanique élevée, isolant efficacement la poussière et l’humidité externes tout en protégeant les composants métalliques internes. Des tôles et des enroulements en acier au silicium de haute qualité sont sélectionnés comme matériaux, offrant les avantages d'un faible bruit et de faibles pertes, ce qui les rend adaptés aux environnements tels que les immeubles de bureaux, les hôpitaux et les écoles.

Le transformateur de type sec de transmission de puissance haute fréquence peut être personnalisé selon les exigences du client en matière de tension nominale, de dimensions et de spécifications du boîtier. Différents indices de protection des matériaux peuvent être sélectionnés pour s'adapter à divers environnements d'exploitation. Les produits de LUGAO sont conformes aux normes internationales telles que CE et ISO, et l'entreprise continuera à innover dans la conception pour fabriquer des produits plus économes en énergie et plus respectueux de l'environnement.transformateurs.

Paramètre

KVA	Combinaison de tension et prise Gamme			Connexion Groupe Symbole	Sans charge Perte (W)	Perte de charge 120 ℃(W)	Sans charge Actuel (%)
	HT(kv)	Tapotement (%)	BT (KV)
30	6 6.3 6.6 10 10.5 11	±5 ±2x2,5	0.4 0.69	Yyn0 Dyna11	190	710	2.1
50					270	1000	2.1
80					370	1380	1.6
100					400	1570	1.6
125					470	1850	1.5
160					540	2130	1.5
200					620	2530	1.3
250					720	2760	1.3
315					880	3470	1.1
400					980	3990	1.1
500					1160	4880	1.1
630					1340	5880	0.9
630					1300	5960	0.9
800					1520	6960	0.9
1000					1770	8130	0.9
1250					2090	9690	0.9
1600					2450	11730	0.9
2000					3050	14450	0.7
2500					3600	17170	0.7
1600					2450	12960	0.9
2000					3050	15960	0.7
2500					3600	18890	0.7

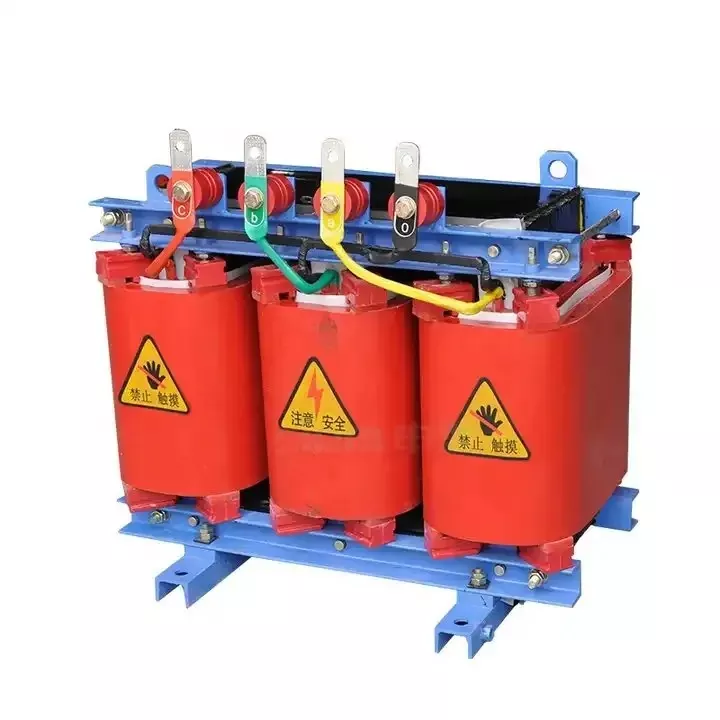

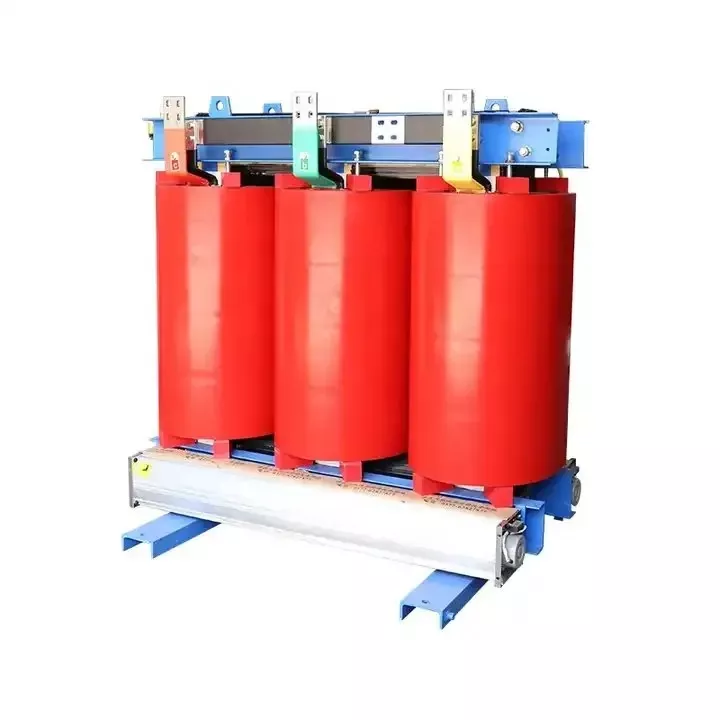

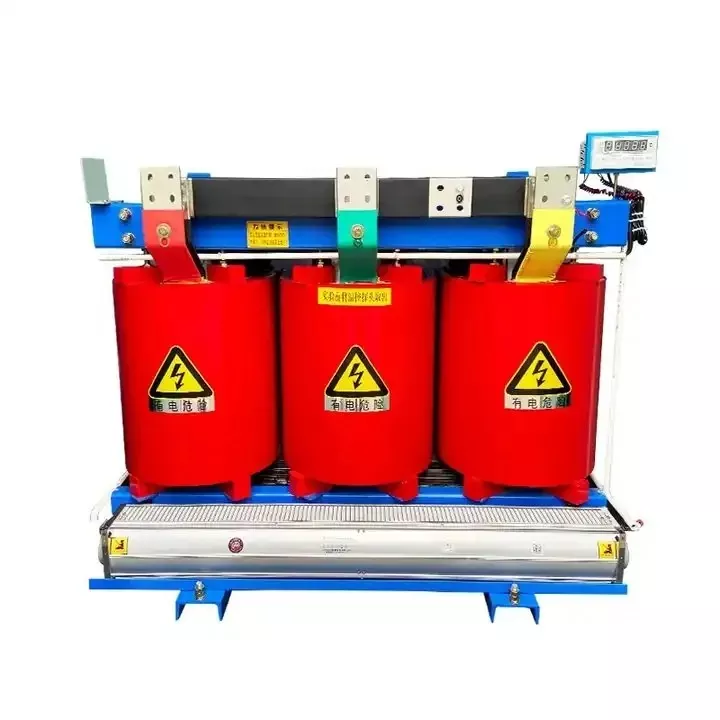

Détails du produit
