Ce livre blanc présente une analyse complète de l'industrie mondiale des transformateurs de puissance, avec un examen ciblé des deux catégories technologiques dominantes : les transformateurs de type sec et immergés dans l'huile. Il explore les principes d'ingénierie, la segmentation des applications, les cadres réglementaires internationaux, l'économie du cycle de vie et la dynamique des marchés émergents. Le document souligne également comment Lugao Power Co., Ltd., un fabricant spécialisé basé en Chine, répond aux exigences contemporaines du marché grâce à l'excellence en ingénierie, à des systèmes de qualité rigoureux et à des capacités de personnalisation agiles.
Les transformateurs de puissance constituent l’infrastructure fondamentale des réseaux électriques modernes. À mesure que la demande mondiale d’électricité augmente, sous l’effet de l’urbanisation, de l’expansion industrielle et de l’intégration de sources d’énergie renouvelables, la demande en technologie de transformateur avancée, fiable et efficace devient de plus en plus critique. Ce document est destiné aux ingénieurs, aux spécialistes des achats, aux développeurs de projets, aux investisseurs en infrastructures et aux décideurs en matière de politique énergétique.
1.1 Définition et fonction principale
A transformateur de puissanceest un appareil électromagnétique qui transfère l'énergie électrique entre deux ou plusieurs circuits grâce au principe de l'induction électromagnétique. Son objectif principal est de convertir l'énergie électrique d'un niveau de tension à un autre, soit en augmentant la tension pour une transmission haute tension sur de longues distances, soit en abaissant la tension pour une distribution sûre aux consommateurs industriels, commerciaux et résidentiels.
Contrairement aux générateurs ou aux moteurs, les transformateurs ne contiennent aucune pièce mobile dans leur fonction principale, ce qui en fait des appareils intrinsèquement fiables, durables et nécessitant peu d'entretien. L'équation fondamentale régissant le fonctionnement du transformateur est la suivante :
V1 / V2 = N1 / N2 = I2 / I1
Où V représente la tension, N représente le nombre de tours dans les bobines primaire (1) et secondaire (2) et I représente le courant. Cette relation élégante permet l'ingénierie précise des rapports de transformation de tension sur une vaste gamme de puissances nominales.
1.2 Contexte historique
L'invention du transformateur pratique dans les années 1880 par William Stanley, Nikola Tesla et d'autres a joué un rôle déterminant dans la mise en place de systèmes électriques à courant alternatif (AC). Le premier transformateur de puissance triphasé commercial a été déployé dans les années 1890, ouvrant la possibilité de transmettre de l'électricité sur de longues distances à haute tension et à faible courant, réduisant ainsi considérablement les pertes résistives. Depuis lors, la technologie des transformateurs a évolué grâce aux progrès de la science des matériaux, à l’amélioration de l’isolation, à la surveillance numérique et à l’optimisation de l’efficacité énergétique.
1.3 Rôle dans les infrastructures électriques modernes
Aujourd’hui, les transformateurs de puissance constituent l’épine dorsale de tout système de distribution d’énergie. Des énormes transformateurs élévateurs de générateur (GSU) dans les centrales électriques aux transformateurs de distribution qui desservent les quartiers résidentiels, les transformateurs se trouvent à chaque nœud du réseau électrique. Les sous-stations de services publics contiennent généralement plusieurs gros transformateurs de puissance qui gèrent des dizaines ou des centaines de mégavoltampères (MVA) de capacité.
Les installations industrielles, les complexes commerciaux, les centres de données, les systèmes de transport en commun, les plates-formes offshore et les centrales d'énergie renouvelable dépendent tous de solutions de transformateur fiables. Le choix du type de transformateur, de la capacité, de la méthode de refroidissement, de la classe d'isolation et des accessoires est une décision technique qui a un impact direct sur la fiabilité, la sécurité, l'efficacité énergétique et les coûts d'exploitation à long terme du réseau.
2.1 Taille du marché et trajectoire de croissance
Le marché mondial des transformateurs de puissance a connu une croissance constante au cours de la dernière décennie et continue de se développer. Poussé par le remplacement des infrastructures de réseau vieillissantes, l’électrification rapide dans les économies émergentes, l’intégration des énergies renouvelables et la modernisation des réseaux intelligents, le marché représente l’un des segments les plus stratégiquement importants de l’industrie des équipements électriques.
Les indicateurs clés du marché incluent un taux de croissance annuel composé (TCAC) d’environ 5,5 à 7 % jusqu’en 2030, l’Asie-Pacifique représentant le plus grand marché régional, représentant plus de 45 % de la demande mondiale. La Chine reste le plus grand marché national, à la fois en tant que producteur et consommateur de transformateurs de puissance.
2.2 Principaux moteurs du marché
2.3 Dynamique du marché régional
| Région | Part de marché | Moteur de croissance | Tendance clé |
| Asie-Pacifique | ~45% | Urbanisation | Réseau intelligent |
| Amérique du Nord | ~20% | Modernisation du réseau | Remplacement |
| Europe | ~18% | Transition énergétique | Éolien offshore |
| Moyen-Orient et Afrique | ~10% | Électrification | Unités haute température |
| l'Amérique latine | ~7% | Investissement dans les services publics | Exploitation minière |
2.4 Paysage concurrentiel
Le marché mondial des transformateurs de puissance est desservi par une combinaison de grandes sociétés multinationales et de fabricants régionaux spécialisés. Les principaux acteurs internationaux comprennent ABB (maintenant Hitachi Energy), Siemens, GE Grid Solutions, Schneider Electric et Eaton. Cependant, les fabricants basés en Chine comme TBEA, China XD Group, CRRC et des sociétés spécialisées commeLugaoPuissance Co., Ltd.ont gagné une part de marché internationale significative grâce à des prix compétitifs, une livraison rapide et l’amélioration des normes de qualité.
Les fabricants basés en Chine répondent désormais à une part substantielle de la demande mondiale de transformateurs, en particulier en Asie du Sud-Est, au Moyen-Orient, en Afrique et en Amérique latine. Les fabricants chinois répondent de plus en plus aux certifications internationales, notamment aux normes CEI, CE et ANSI/IEEE, permettant un accès plus large au marché mondial.
3.1 Conception du noyau magnétique
Le noyau magnétique est l’élément central de tout transformateur de puissance. Il fournit un chemin à faible réluctance pour le flux magnétique reliant les enroulements primaire et secondaire. La conception du noyau a un impact direct sur les pertes à vide (pertes dans le fer), le courant d'excitation, le bruit acoustique et la stabilité mécanique.
Les noyaux de transformateur modernes sont construits à partir de tôles d'acier au silicium à grains orientés (CRGO) laminées à froid, qui sont découpées et empilées avec précision pour minimiser les pertes par courants de Foucault. Les conceptions avancées peuvent utiliser des alliages d'acier amorphes, qui présentent des pertes par hystérésis et par courants de Foucault nettement inférieures, particulièrement bénéfiques dans les transformateurs de distribution où les pertes à vide s'accumulent continuellement pendant des décennies de fonctionnement.
3.2 Conception des bobinages et systèmes d'isolation
Les enroulements sont construits à partir de conducteurs en cuivre ou en aluminium sans oxygène, formés en bobines enroulées avec précision pour atteindre le rapport de spires, la densité de courant et l'impédance requis. Les enroulements haute tension utilisent généralement des configurations d'enroulement en couches ou d'enroulement en disque, tandis que les enroulements basse tension utilisent souvent des constructions en feuille ou en hélice.
Les systèmes d'isolation varient selon le type de transformateur. Les transformateurs immergés dans l'huile utilisent du papier imprégné d'huile (papier kraft ou papier thermiquement amélioré) comme isolant solide principal, complété par des barrières en carton comprimé et de l'huile minérale comme liquide de refroidissement et diélectrique. Les transformateurs de type sec utilisent de la résine coulée (époxy) ou des systèmes d'isolation renforcés de fibres de verre à enroulement ouvert, qui offrent une excellente résistance à l'humidité, à la poussière et à la contamination sans diélectrique liquide.
3.3 Refroidissement et gestion thermique
La gestion thermique est l’un des aspects les plus critiques de la conception d’un transformateur. Une température excessive accélère le vieillissement de l’isolation, augmente les pertes et réduit finalement la durée de vie du transformateur. Les transformateurs sont classés selon leur méthode de refroidissement en utilisant les désignations standard ONAN/ONAF/OFAF pour les unités de type huile et les désignations AN/AF pour les unités de type sec.
| Code de refroidissement | Description |
| ONAN | Huile Naturelle Air Naturelle |
| ONAF | Huile Naturelle Air Forcé |
| OFAF | Huile Forcée Air Forcée |
| UN | Air Naturel |
| AF | Force aérienne |
3.4 Capacité de tenue aux courts-circuits
Les transformateurs de puissance doivent survivre aux énormes forces électromagnétiques générées lors des événements de court-circuit dans le réseau électrique connecté. Les courants de court-circuit potentiels peuvent atteindre 20 à 25 fois le courant nominal, produisant des forces proportionnelles au carré du courant. Une conception mécanique robuste, comprenant des enroulements contreventés, un contrôle strict de la géométrie des enroulements et une ingénierie du cadre structurel, est essentielle pour garantir la capacité de résistance.
Les tests de court-circuit selon les normes CEI 60076-5 ou IEEE C57.12 valident l'intégrité mécanique et thermique du transformateur dans des conditions de défaut. Ces tests représentent l’une des exigences de qualification les plus exigeantes dans l’industrie des équipements électriques.

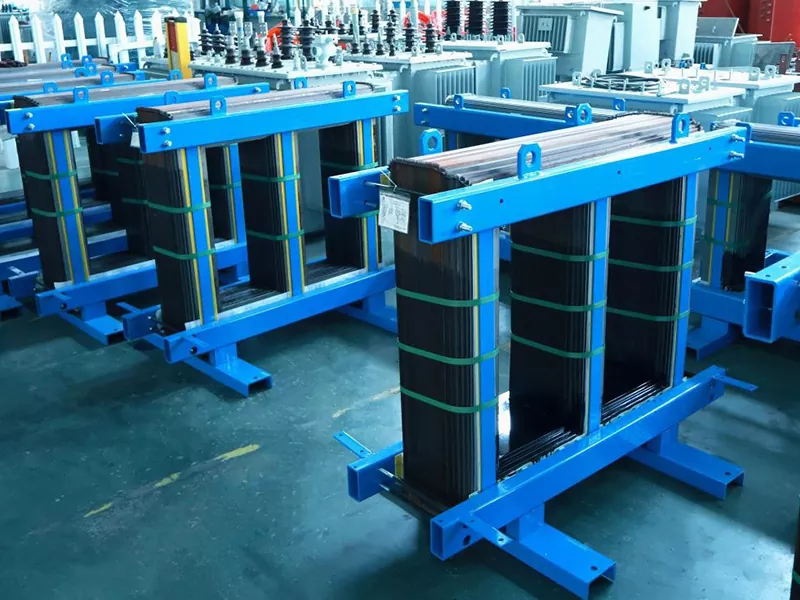

Les transformateurs de type sec utilisent de l'air et des matériaux d'isolation solides (principalement des systèmes en résine époxy ou renforcés de fibres de verre) au lieu de diélectriques liquides. Les enroulements sont soit coulés dans une résine époxy (résine coulée de type sec, ou CRT), soit enroulés avec des conducteurs enveloppés de fibre de verre et imprégnés sous pression sous vide (VPI) de résine ou de vernis. Les transformateurs de type sec en résine coulée, la variante moderne la plus courante, encapsulent entièrement les enroulements dans un mélange de résine époxy et de charge minérale, généralement dans des conditions de coulée sous vide pour éliminer les vides. Le résultat est un système d’isolation robuste, étanche et auto-extinguible qui ne nécessite aucun liquide de refroidissement et est intrinsèquement résistant au feu.
Les transformateurs de type sec sont le choix privilégié partout où la proximité de personnes ou de structures sensibles rend un fonctionnement sans huile une priorité. Les principaux secteurs d'application comprennent les sous-stations urbaines dans les immeubles commerciaux et de bureaux, les hôpitaux et établissements de santé, les hôtels et complexes hôteliers, les gares ferroviaires et les systèmes de métro, les usines de fabrication ayant des exigences en matière de salles blanches, les centres de données et les installations de télécommunications, les stations de conversion d'énergie renouvelable et les systèmes d'alimentation des navires.
Spécification clé : transformateurs de type sec Lugao
Lugao Power Co., Ltd. fabrique des transformateurs de type sec dans des configurations en résine coulée (CRT) et imprégnées sous pression sous vide (VPI). Les puissances standard couvrent 25 kVA à 16 000 kVA, avec des tensions primaires jusqu'à 35 kV. Les produits sont conformes aux normes CEI 60076-11, GB/T 10228, CE et CCC. Des classes de boîtiers personnalisées, des changeurs de prises, des systèmes de surveillance de la température et des mises à niveau de refroidissement à air pulsé sont disponibles.

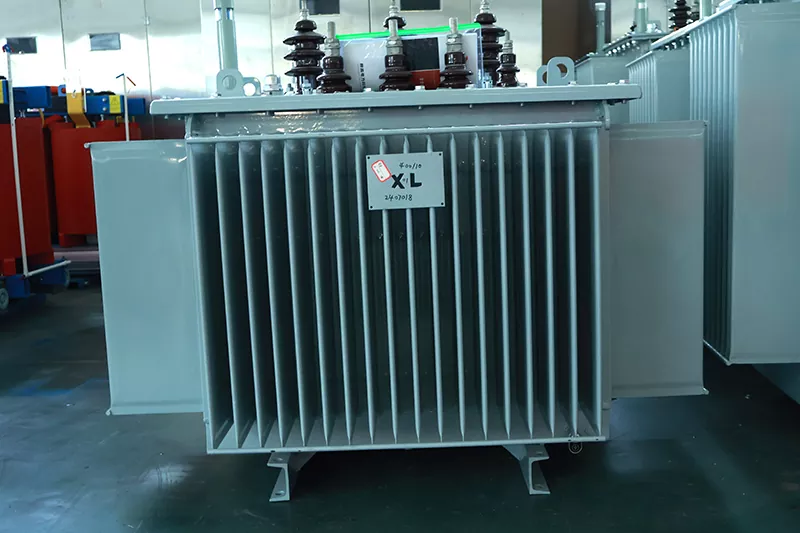

Les transformateurs de puissance immergés dans l'huile utilisent de l'huile minérale pour transformateur (ou des fluides diélectriques alternatifs tels que des esters synthétiques ou des huiles d'ester naturelles) à la fois comme moyen d'isolation primaire et comme agent de refroidissement principal. La partie active du transformateur, comprenant le noyau et les enroulements, est entièrement immergée dans ce fluide diélectrique au sein d'une cuve en acier étanche. La chaleur générée par les pertes dans le noyau et les enroulements est conduite vers l'huile puis dissipée dans l'air ambiant via des radiateurs, des parois ondulées du réservoir ou des tubes de refroidissement.
La combinaison du transfert thermique hautement efficace de l'huile et des propriétés diélectriques et isolantes supérieures de l'huile minérale permet aux transformateurs immergés dans l'huile d'atteindre des densités de puissance très élevées, ce qui en fait la technologie de choix pour les applications de grande capacité et les installations extérieures dans les classes de tension allant de la distribution (11 à 33 kV) à la très haute tension (750 kV et plus).
La sensibilisation croissante à l’environnement a suscité l’intérêt pour les fluides diélectriques biodégradables et ignifuges pour les transformateurs immergés dans l’huile. Les fluides esters naturels dérivés d'huiles végétales offrent une biodégradabilité supérieure à 95 % et des points d'incendie significativement plus élevés (supérieurs à 300°C contre environ 145°C pour l'huile minérale). Les fluides à base d'esters synthétiques offrent des avantages similaires avec des performances sur une plage de températures plus large. Ces fluides sont de plus en plus spécifiés pour les transformateurs situés à proximité d'emplacements écologiquement sensibles, à l'intérieur de bâtiments ou dans des zones à haut risque d'incendie.
Transformateurs immergés dans l'huiledominent les sous-stations de services publics extérieures, les points d'interconnexion haute tension, les alimentations électriques industrielles, les opérations minières, les installations pétrolières et gazières, les centrales hydroélectriques et thermiques, les stations de collecte d'énergie renouvelable et les stations de conversion à courant continu haute tension (HVDC). Leur combinaison de rendement élevé, de capacité de surcharge et de coût compétitif à des puissances élevées en fait la norme mondiale pour les infrastructures électriques à l'échelle des services publics.
Spécification clé : transformateurs immergés dans l'huile de Lugao
Lugao Power Co., Ltd. fabrique des transformateurs immergés dans l'huile de 10 kVA à 50 MVA avec des tensions primaires de 3,3 kV à 110 kV. Les produits comprennent des unités à efficacité standard des séries S11 et S13, ainsi que des variantes à noyau amorphe à faibles pertes. Toutes les unités sont conformes aux normes CEI 60076, GB 1094 et aux normes internationales spécifiées par le client. Les options incluent OLTC, DETC, l'intégration de relais de protection, un relais de gaz, des moniteurs de température et des configurations de réservoirs personnalisées.
| Paramètre | Type sec (CRT) | Immergé dans l'huile | Facteur de décision |
| Tension maximale | Jusqu'à 36 kV | Jusqu'à 1 100 kV | Haute tension : le pétrole gagne |
| Note maximale | Jusqu'à ~20 MVA | Jusqu'à 1 500 MVA | Grande capacité : le pétrole gagne |
| Sécurité incendie | Excellent (F1/F0) | Nécessite un confinement | Indoor : victoires sèches |
| Entretien | Très faible | Modéré (contrôles d'huile) | Facilité : victoires sèches |
| Coût par MVA | Plus haut | Inférieur | Budget : le pétrole gagne |
| Risque environnemental | Aucun | Potentiel de marée noire | Eco : Victoires sèches |
| Niveau de bruit | 55 à 70 dB(A) | 45 à 60 dB(A) | Zones calmes : le pétrole gagne |
| Capacité de surcharge | Limité | Excellent | Pics : le pétrole gagne |
| Résistance à l'humidité | Excellent (scellé) | Bon (réservoir scellé) | Humidité : Vins secs |
| Vitesse d'installation | Rapide (pas de remplissage d'huile) | Plus lent (remplissage d'huile) | Vitesse : victoires sèches |
Les normes sur les transformateurs définissent les exigences minimales en matière de performances, de sécurité et de tests auxquelles les produits doivent répondre pour être considérés comme adaptés aux applications d'énergie électrique. Le respect des normes internationales reconnues est une condition préalable à l’approbation du projet, au raccordement au réseau, au financement et à l’exportation vers des marchés réglementés. Il offre également aux acheteurs l’assurance d’une qualité constante et d’une compatibilité avec les équipements en aval.
Au-delà de la conformité aux normes de conception, les transformateurs destinés à des marchés spécifiques nécessitent une certification de produit par des organismes reconnus. Le marquage CE est obligatoire pour les équipements entrant dans l'Espace économique européen, démontrant la conformité à la directive basse tension et à la directive sur la compatibilité électromagnétique. CCC (China Compulsory Certification) est requis pour les équipements vendus en Chine. Des tests tiers effectués par les laboratoires KEMA, TUV, UL ou CSA peuvent être requis par des spécifications de projet spécifiques ou par des clients finaux ayant des exigences d'assurance élevées.
Statut de conformité de Lugao
Lugao Power Co., Ltd. conçoit et fabrique tous les produits conformément aux séries CEI 60076, GB 1094, GB/T 10228, ANSI/IEEE C57 et aux normes britanniques. Les produits sont certifiés CE et CCC. La gestion de la qualité en usine est certifiée ISO 9001:2015. Une ingénierie personnalisée pour les normes ANSI, BS ou AS/NZS est disponible sur demande pour les projets d'exportation.
La fabrication de transformateurs de classe mondiale exige une gestion rigoureuse de la qualité à chaque étape de la production. De l’inspection des matériaux entrants jusqu’aux tests d’acceptation finaux en usine, un système qualité discipliné est la seule garantie fiable de performances constantes sur le terrain. Les principaux fabricants mettent en œuvre des systèmes de gestion de la qualité certifiés ISO 9001, complétés par des plans qualité spécifiques aux processus, un contrôle statistique des processus (SPC) sur les paramètres critiques et une traçabilité complète des matériaux et des résultats des tests.
La qualité d'un transformateur reflète en fin de compte la qualité de ses matières premières. Les principaux matériaux entrants soumis à l'inspection du contrôle qualité à l'arrivée (CIQ) comprennent les laminages d'acier au silicium (mesurés pour l'épaisseur, la perméabilité magnétique et la perte du noyau), les conducteurs en cuivre ou en aluminium (vérifiés pour la pureté, les dimensions et la conductivité électrique), les systèmes de résine époxy et les durcisseurs pour les conceptions CRT (viscosité, temps de gel et propriétés mécaniques), le papier et le carton isolants (rigidité diélectrique, teneur en humidité et tolérance dimensionnelle) et l'huile minérale de transformateur (rigidité diélectrique, teneur en humidité, acidité et dissolution). analyse de gaz pour les unités immergées dans le pétrole).
| Test de routine | But |
| Mesure du rapport | Vérifie la précision du rapport de rotation par rapport aux spécifications de la plaque signalétique |
| Vérification des groupes vectoriels et des déphasages | Confirme les connexions des enroulements et la polarité |
| Mesure de tension d'impédance et de perte de charge | Valide l'impédance de fuite et les pertes de cuivre au courant nominal |
| Mesure de perte à vide et de courant à vide | Valide la perte de noyau et le courant de magnétisation à la tension nominale |
| Test de tenue à la tension appliquée | Teste l'intégrité de l'isolation des enroulements par rapport à la terre et entre les enroulements |
| Essai de tenue en tension induite | Vérifie la capacité d'isolation interne sous une tension à fréquence élevée |
| Mesure de la résistance d'isolement | Vérifie l’état général de l’isolation et la sensibilité à l’humidité |
Les pertes des transformateurs, bien que faibles en pourcentage (généralement 0,5 à 1,5 % de la puissance nominale), s'accumulent pour atteindre des totaux énormes dans l'ensemble de la base installée mondiale. Les estimations suggèrent que les pertes des transformateurs représentent environ 1 à 2 % de la production mondiale totale d’électricité, soit des centaines de milliards de kilowattheures par an. Pour un transformateur individuel ayant une durée de vie de 25 à 40 ans, même une réduction de 10 % des pertes permet d'économiser des coûts énergétiques substantiels tout au long du cycle de vie.
Les régulateurs de l'Union européenne (directive sur l'écoconception), des États-Unis (normes d'efficacité du DOE) et, de plus en plus, en Asie, ont établi des normes d'efficacité minimales obligatoires pour les transformateurs de puissance et de distribution. Ces réglementations se renforcent progressivement, créant un impératif commercial pour les fabricants et les acheteurs de donner la priorité aux conceptions à faibles pertes.
Les pertes des transformateurs se composent de deux catégories principales. Des pertes à vide (également appelées pertes de fer ou de noyau) se produisent chaque fois que le transformateur est sous tension, indépendamment du niveau de charge. Ils sont provoqués par l'hystérésis et les courants de Foucault dans le noyau magnétique et sont minimisés grâce à un acier au silicium à grains orientés de haute qualité, un traçage laser précis des tôles, des techniques d'assemblage du noyau par étapes et, dans les conceptions haut de gamme, l'utilisation d'alliages d'acier amorphes (qui réduisent les pertes à vide de 70 à 80 % par rapport à l'acier CRGO conventionnel).
Les pertes de charge (également appelées pertes de cuivre ou de court-circuit) sont proportionnelles au carré du courant de charge et résultent d'un échauffement résistif dans les enroulements. Ils sont réduits grâce à une géométrie d'enroulement optimisée, des conducteurs à plus faible résistance et des techniques de transposition avancées pour gérer les pertes parasites et de Foucault dans les enroulements sous charge.
Le prix d’achat initial d’un transformateur de puissance ne représente qu’un élément de son coût total sur son cycle de vie. Les équipes d’approvisionnement qui se concentrent exclusivement sur le prix d’achat risquent de sous-estimer le véritable fardeau économique lié à la possession d’un transformateur. Une analyse rigoureuse du coût total de possession (TCO) prend en compte toutes les dépenses depuis la spécification et l'approvisionnement jusqu'à l'installation, l'exploitation, la maintenance et la mise hors service éventuelle.
| Composant TCO | Considérations |
| Prix d'achat | Coût de l'équipement, tests d'acceptation en usine, documentation et emballage |
| Transport et logistique | Expédition internationale, droits de douane, transport intérieur et assurance |
| Installation et mise en service | Préparation du site, travaux de génie civil, connexions de câbles, remplissage d'huile (unités d'huile) et services de mise en service |
| Coût de perte à vide (capitalisé) | Évalué selon la méthode des pertes capitalisées : A × perte à vide (kW) sur la durée de vie nominale au coût énergétique local |
| Coût de perte de charge (capitalisé) | B × Perte de charge (kW) à la charge nominale, actualisée sur la durée de vie nominale |
| Coût d'entretien | Test et remplacement d'huile (unités d'huile), entretien des joints, entretien du système de refroidissement et entretien du changeur de prises |
| Surveillance et protection | Systèmes de surveillance numérique, protection des relais, intégration SCADA |
| Déclassement et élimination | Élimination ou recyclage de l'huile (unités à huile), recyclage du noyau du transformateur et des enroulements |
Le secteur de l’électricité évalue généralement les offres de transformateurs à l’aide de la méthode des pertes capitalisées, également connue sous le nom de méthode du facteur A&B. Le coût total évalué est calculé comme suit :
TEC = Prix d'achat + (A × P0) + (B × Pk)
Où P0 est la perte à vide (kW), Pk est la perte de charge au courant nominal (kW), A est le coût capitalisé des pertes à vide ($/kW, reflétant un fonctionnement 24h/24 et 7j/7) et B est le coût capitalisé des pertes de charge ($/kW, reflétant le cycle de service et le facteur de charge). En utilisant ce cadre, un transformateur qui semble moins cher à première vue peut s'avérer plus cher au cours de sa durée de vie en raison de pertes d'énergie plus élevées.
Les transformateurs élévateurs de générateur (GSU) convertissent la tension de sortie des générateurs d'électricité (généralement 11 à 22 kV) en niveaux de tension de transmission (110 kV, 220 kV, 500 kV ou plus) pour le transport d'énergie en vrac sur de longues distances. Ces transformateurs font partie des équipements électriques les plus grands et les plus critiques du système électrique, avec des puissances nominales allant généralement de 100 MVA à plus de 1 000 MVA. Les autotransformateurs interconnectent différents niveaux de tension du réseau de transport, offrant ainsi une gestion flexible du flux d’énergie.
L'industrie lourde est l'un des environnements d'application de transformateurs les plus exigeants. Les aciéries, les fonderies d'aluminium, les cimenteries, les installations de traitement chimique et les opérations minières nécessitent des transformateurs capables de résister à un contenu harmonique élevé, à de fréquentes fluctuations de charge et à des conditions ambiantes difficiles, notamment des températures élevées, de la poussière, des vibrations et des atmosphères corrosives. Les transformateurs industriels sont souvent conçus sur mesure avec des traitements d'isolation spéciaux, des valeurs de résistance aux courts-circuits améliorées et un filtrage des harmoniques désaccordés.
La croissance explosive de la production d’énergie solaire photovoltaïque et éolienne a créé de nouvelles exigences en matière d’application de transformateurs. Les centrales solaires nécessitent des transformateurs onduleurs ou des transformateurs élévateurs au niveau des chaînes convertissant la sortie de l'onduleur CC en moyenne tension pour la collecte. Les transformateurs d'éoliennes, logés à l'intérieur de la nacelle de l'éolienne ou à la base, doivent résister aux vibrations mécaniques, aux cycles thermiques et aux charges harmoniques caractéristiques de la production éolienne.
Les parcs éoliens offshore présentent des exigences particulièrement exigeantes, avec des transformateurs montés sur plate-forme exposés à une atmosphère d'eau salée, un accès restreint pour la maintenance et un espace limité. Des unités de type sec (pour les installations de nacelles) et spécialisées immergées dans le pétrole (pour les sous-stations de plates-formes offshore) sont déployées dans ces environnements difficiles.
Les tours de bureaux de grande hauteur, les centres commerciaux, les hôtels, les hôpitaux, les universités et les centres de données s'appuient sur des transformateurs secs moyenne tension pour abaisser la tension d'alimentation du secteur aux tensions utilisables du bâtiment (380/220 V dans la plupart des pays). Les caractéristiques de sécurité incendie, les faibles exigences de maintenance et les dimensions compactes des transformateurs de type sec en résine moulée en font le choix dominant pour ces applications.
Lugao Power Co., Ltd. est un fabricant et fournisseur professionnel de transformateurs de puissance dont le siège est en Chine, avec une spécialisation dans la conception, l'ingénierie et la production de transformateurs de puissance de type sec et immergés dans l'huile. Créée avec pour mission de fournir des solutions électriques fiables et de haute qualité pour les marchés nationaux et internationaux, Lugao s'est bâti une réputation fondée sur la précision technique, la discipline de fabrication et le service centré sur le client.
Contrairement aux conglomérats diversifiés d'équipements électriques, l'accent exclusif de Lugao sur les transformateurs de puissance permet une expertise technique approfondie, une amélioration continue des processus et une attention technique sans faille dans l'ensemble de son portefeuille de produits. Cette spécialisation se traduit directement par la qualité des produits, la connaissance des applications et un support client réactif.
| Catégorie de produit | Description |
| Transformateurs en résine coulée de type sec | Conception en résine coulée (CRT), 25 kVA à 16 000 kVA, jusqu'à 35 kV primaire, conforme à la norme CEI 60076-11 / GB/T 10228 |
| Transformateurs VPI de type sec | Conception à enroulement ouvert imprégné sous vide pour les applications intérieures ventilées |
| Transformateurs de distribution immergés dans l'huile | 10 kVA à 10 MVA, 3,3 kV à 35 kV, série standard S11/S13, options de noyau amorphe à faibles pertes |
| Transformateurs de puissance immergés dans l'huile | Jusqu'à 50 MVA, classe 110 kV, pour les applications de sous-stations et d'énergie industrielle |
| Transformateurs personnalisés et spéciaux | Configurations destinées aux mines, de qualité marine, ambiantes à haute température, résistantes aux harmoniques ou autres configurations spécialisées |
L'usine de fabrication de Lugao est équipée de lignes de production spécialement conçues pour la production de transformateurs de type sec et immergés dans l'huile, notamment des bobineuses, des équipements de découpe et d'empilage de noyaux, des fours de coulée et de durcissement de résine, des systèmes de traitement de l'huile et de remplissage sous vide, ainsi qu'un laboratoire d'essais électriques complet. La fabrication en interne des tôles de noyau, des enroulements et des assemblages de réservoirs garantit un contrôle qualité complet et une réponse rapide aux exigences personnalisées.
Le système de gestion de la qualité de Lugao est certifié ISO 9001 : 2015, couvrant les processus de conception, d'approvisionnement, de fabrication, de tests et de service après-vente. La société dispose d'un laboratoire de test entièrement équipé, capable d'effectuer tous les tests de routine et de type requis par la série de normes CEI 60076 et GB. Les données de test sont enregistrées numériquement et traçables jusqu'aux numéros de série individuels des transformateurs, prenant en charge la documentation complète du produit pour les exigences d'exportation et de mise en service du projet.
Les transformateurs Lugao ont été fournis à des projets en Asie du Sud-Est, au Moyen-Orient, en Afrique, en Europe de l'Est et en Amérique latine. L'expérience en matière de projets internationaux englobe les sous-stations de collecte d'énergie renouvelable, les systèmes électriques des installations industrielles, les programmes d'électrification des infrastructures et les installations MT/BT des bâtiments commerciaux. La capacité d'exportation de Lugao comprend le respect des normes internationales spécifiées par le client, des possibilités d'inspection par des tiers et des packages complets de documentation d'exportation.
Les transformateurs du catalogue standard couvrent la majorité des exigences des applications courantes. Cependant, une proportion importante de projets industriels, d'infrastructures et de production d'électricité nécessitent des transformateurs qui s'écartent des spécifications du catalogue. L'équipe d'ingénierie interne de Lugao prend en charge une personnalisation complète de tous les paramètres clés, notamment la puissance nominale (kVA/MVA), le rapport de tension, le groupe vectoriel, la tension d'impédance, la classe d'isolation, la méthode de refroidissement, l'indice IP du boîtier, la surveillance de la température, le type de changeur de prises (DETC/OLTC) et les dimensions physiques.
Les transformateurs d'exportation et de fourniture de projet sont livrés avec une documentation complète comprenant des certificats de test (de routine et de type), des dessins dimensionnels, des manuels d'installation et de maintenance, un calendrier de plaques signalétiques, des dossiers d'inspection de qualité, des certificats de matériaux pour les composants primaires et des certificats de conformité (CE, CCC, ou certification tierce spécifiée par le client).
Lugao applique un modèle d'approvisionnement direct en usine, éliminant les marges intermédiaires et permettant des prix compétitifs ainsi qu'un accès direct aux fonctions d'ingénierie, de production et de qualité. Les clients bénéficient d'une communication directe avec les équipes d'ingénierie et de production, de mises à jour transparentes sur l'avancement de la fabrication et de la possibilité d'influencer la planification de la production pour les projets urgents.
Les délais de livraison standard des produits varient de 4 à 12 semaines en fonction de la classification, de la complexité et de la charge de production actuelle. Les transformateurs fabriqués sur mesure avec des spécifications non standard nécessitent généralement 10 à 18 semaines entre la passation de la commande et l'expédition. Lugao maintient un programme de stock régulateur pour les évaluations standard à grand volume, permettant une livraison rapide pour les besoins urgents.
Tous les transformateurs Lugao sont emballés pour le transport international, avec des caisses en bois, des packs déshydratants absorbant l'humidité, une pressurisation à l'azote pour les unités immergées dans l'huile pendant le transport et des étiquettes indicatrices d'impact. Les options de transport comprennent le fret maritime par conteneur complet (FCL), le regroupement de charges inférieures à un conteneur (LCL) et le fret aérien pour les petites expéditions urgentes. Lugao entretient des relations avec des transitaires expérimentés sur les principales routes d'exportation.
L'engagement de Lugao s'étend au-delà de la livraison des produits. Une assistance technique est disponible tout au long de la phase d'installation et de mise en service, avec des conseils techniques pour l'installation du transformateur, les contrôles de remplissage d'huile et de mise en service, des recommandations de réglage des relais de protection et une analyse initiale des gaz dissous (DGA) pour les unités immergées dans l'huile. La couverture de garantie et la disponibilité des pièces de rechange font partie de la fourniture standard.
L'intégration de capteurs numériques, d'interfaces de communication et d'analyses de données dans les transformateurs de puissance représente une évolution fondamentale dans la gestion des actifs du réseau. Les transformateurs intelligents sont équipés d'une surveillance continue de la température de l'huile, de la température des enroulements, des niveaux de gaz dissous, de l'activité de décharge partielle, des paramètres de qualité de l'huile et du courant de charge. Les données sont transmises aux plateformes de gestion d'actifs via les protocoles CEI 61850 ou IoT, permettant aux algorithmes de maintenance prédictive d'identifier les défauts en développement des semaines ou des mois avant la panne. La surveillance numérique réduit considérablement le risque de pannes inattendues, prolonge la durée de vie du transformateur en empêchant les événements de surcharge ou de contrainte excessive et optimise les intervalles de maintenance. Le marché des transformateurs connaît une adoption rapide de la surveillance intelligente, en particulier pour les actifs critiques du réseau et pour les parcs où la surveillance à distance centralisée peut remplacer les inspections manuelles fréquentes.
L’isolation conventionnelle des transformateurs – papier kraft imprégné d’huile et huile minérale – a une température nominale continue maximale de 98 °C (point chaud). Le papier thermiquement amélioré augmente cette température à environ 110°C, tandis que les systèmes d'isolation en polyamide (aramide) peuvent fonctionner à 140°C ou plus. Les systèmes d'isolation à haute température permettent aux transformateurs d'être chargés à des niveaux plus élevés pour une taille physique donnée, réduisant ainsi le coût d'investissement par MVA, ou de fonctionner à température réduite pour la même valeur nominale, prolongeant ainsi considérablement la durée de vie de l'isolation.
Les alliages métalliques amorphes, produits par trempe rapide de l'acier en fusion, présentent une structure atomique désordonnée qui réduit considérablement les pertes magnétiques par rapport à l'acier au silicium à grains orientés conventionnel. Les transformateurs de distribution à noyau amorphe atteignent des pertes à vide 70 à 80 % inférieures à celles des conceptions conventionnelles, offrant ainsi un avantage incontestable en matière d'efficacité énergétique. À mesure que le différentiel de coût entre les noyaux amorphes et les noyaux conventionnels se réduit et que les réglementations en matière d'efficacité énergétique se resserrent, les transformateurs à noyau amorphe gagnent des parts de marché dans les applications de distribution dans le monde entier.
Les programmes de recherche et développement dans les universités, les laboratoires nationaux et les principaux fabricants font progresser le concept du transformateur à semi-conducteurs (SST), qui remplace le transformateur magnétique basse fréquence conventionnel par un étage de conversion électronique de puissance haute fréquence. Les SST offrent une isolation galvanique, un flux de puissance bidirectionnel, une conversion de tension et de fréquence contrôlable et une compensation de puissance réactive dans un seul appareil. Bien qu'ils ne soient pas encore déployés commercialement à l'échelle des services publics, les SST suscitent un intense intérêt de recherche pour des applications telles que les micro-réseaux LVDC, la recharge des véhicules électriques et l'interconnexion flexible des réseaux AC/DC.
L'industrie de l'énergie éolienne offshore stimule la demande de transformateurs capables de fonctionner dans des environnements marins extrêmes, notamment en termes de résistance aux brouillards salins, d'encombrement compact pour le montage de la nacelle et de la plate-forme, d'une résistance sismique améliorée et, dans certains concepts, d'un fonctionnement entièrement sous-marin à des profondeurs supérieures à 1 000 mètres. La technologie des transformateurs sous-marins est un domaine de développement actif, porté par l’électrification du traitement du pétrole et du gaz en eau profonde et l’énergie éolienne offshore.
Les transformateurs de puissance constituent une technologie indispensable à la civilisation électrique moderne. Leur fiabilité, leur efficacité et leur longévité ont un impact direct sur l’économie et la durabilité des systèmes électriques du monde entier. Le choix entre la technologie de type sec et la technologie immergée dans l'huile n'est pas binaire mais dépendant du contexte, guidé par le niveau de tension, la puissance nominale, l'environnement d'installation, les exigences de sécurité incendie, la philosophie de maintenance et les objectifs de coût du cycle de vie. Le marché mondial des transformateurs de puissance continue de se développer, tiré par l’intégration des énergies renouvelables, l’urbanisation, la croissance industrielle et la modernisation du réseau. Les fabricants basés en Chine, y compris des entreprises spécialisées comme Lugao Power Co., Ltd., jouent un rôle de plus en plus important pour répondre à cette demande, en proposant des produits conformes aux normes internationales à des prix compétitifs avec des niveaux améliorés de sophistication technique et d'assurance qualité.
Pour les équipes d'approvisionnement évaluant les fournisseurs de transformateurs, Lugao Power Co., Ltd. propose une proposition convaincante : une concentration exclusive sur les transformateurs de puissance, une capacité d'ingénierie approfondie dans les gammes de produits de type sec et immergés dans l'huile, une conformité rigoureuse aux normes internationales, un approvisionnement direct de l'usine avec une documentation de qualité transparente et un historique de réalisation réussie de projets internationaux. La combinaison de compétences techniques, d'engagement en matière de qualité et de prix compétitifs de Lugao en fait un partenaire solide pour des projets dans un large éventail de secteurs et de zones géographiques.
