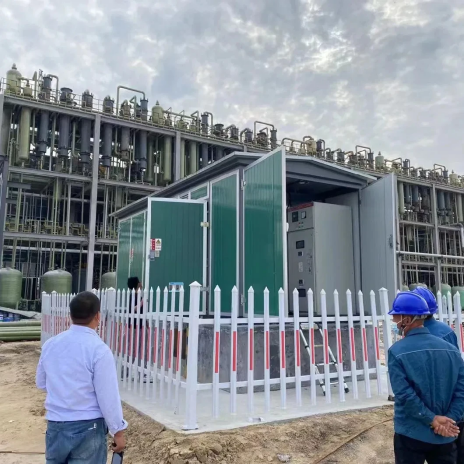

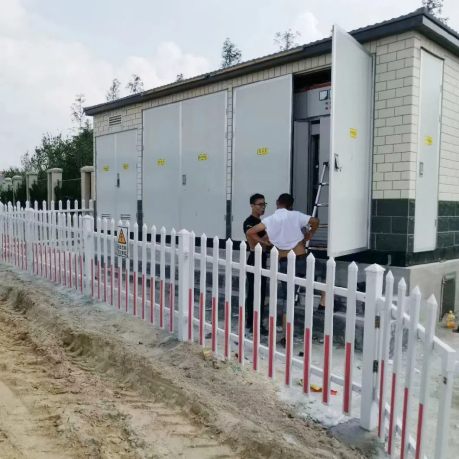

La sous-station de type boîte (abrégé sous forme de sous-station de type boîte) convient aux zones résidentielles, aux sous-stations publiques urbaines, aux zones animées du centre-ville, aux alimentations de construction, etc. Il s'agit d'une sorte d'équipement de commutation à haute tension, de transformateur d'alimentation, de commutation à faible tension, d'équipement d'énergie électrique et de dispositif d'énergie réactive installé dans une boîte compacte selon certaines besoins, pour les lignes et la distribution de l'énergie électrique dans une boîte compacte en fonction de certaines besoins, des lignes et de la distribution de l'énergie électrique dans une boîte compacte en fonction de certaines exigences, des lignes et de la distribution de l'énergie électrique.
1.sous-station de type boîteShell doit avoir cinq fonctions de protection en fonction des exigences standard, notamment la protection solaire, la protection contre la pluie, la protection des poussières, la protection de la rouille et la prévention des petits animaux (comme les serpents). Le matériau de la coquille peut être une plaque en acier inoxydable, une plaque en acier roulé à froid, une plaque en alliage en aluminium, une plaque en acier couleur et une plaque de ciment. Le corps de la boîte se compose de trois parties: base, coquille et couverture supérieure. La base est généralement soudée ou fixée avec des boulons en acier de canal, en acier à angle, en acier plat, plaque d'acier, etc.; Afin de répondre aux besoins de ventilation, de dissipation de chaleur et de lignes d'entrée et de sortie, les trous de bande et les trous circulaires sont ouverts aux positions correspondantes. La coque et le couvercle supérieur peuvent être pliés, soudés ou connectés avec des vis, des charnières et des accessoires spéciaux connexes par acier de canal, acier angle, plaque d'acier, plaque en alliage en aluminium, plaque d'acier couleur, plaque de ciment, etc. Afin de prévenir les radiations solides de la lumière du soleil en été, la planche rocheuse chaude, le polystyrène, la mousse de polystyrène. Conception unifiée, la plupart des concepteurs n'utilisent plus la méthode de remplissage de la coquille de charges d'isolation, car bien qu'elle puisse empêcher l'exposition au soleil, elle entrave toujours la dissipation thermique du transformateur. Par conséquent, en plus de conserver les trous de volet sur la coquille, la zone de dissipation thermique est augmentée et la convection d'air est renforcée pour dissiper la chaleur, tout en réduisant le coût de fabrication.

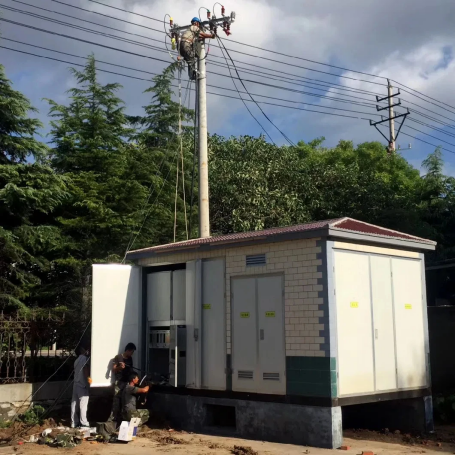

2. Le dispositif de distribution à haute tension du transformateur de boîte est divisé en deux types: type de terminal et type de réseau en anneau en termes de mode de ligne entrant; En termes de direction de la ligne entrante, il peut être divisé en lignes entrantes au-dessus du haut de la boîte (principalement utilisées dans les transformateurs de boîtes traditionnelles) et des lignes souterraines entrantes et sortantes à l'aide de tranchées de câbles à haute tension (couramment utilisées dans les conceptions modernes). Il existe de nombreux interrupteurs de charge SF6 avec le gaz SF6 comme milieu d'extinction d'arc, mais le coût est supérieur aux commutateurs de charge à haute tension de la série FN12. Ce type de commutateur a diverses structures, y compris avec des fusibles, sans fusibles, commutateurs de mise à la terre, etc., et est généralement équipé d'écrans en direct. Le mécanisme de fonctionnement est principalement manuel et électrique. L'équipement de protection de l'interrupteur avec des fusibles peut couper automatiquement lorsque le circuit est court-circuité. Il existe également des interrupteurs à vide avec vide comme milieu d'extinction d'arc, qui peut être utilisé seul, avec des fusibles, ou en série avec des commutateurs de charge de série SF6, mais cela augmentera le coût. Les utilisateurs n'ont pas besoin de les utiliser de cette manière s'ils n'ont aucune exigence particulière. Si l'utilisateur a des exigences de recrutement à haute tension, le dispositif de distribution haute tension du transformateur de type boîte doit également être équipé d'une armoire de mesure haute tension, et sa structure est généralement composée de CT, de PT, de compteurs de compteur, de télécommande et de dispositifs de télémétrie. Cependant, la mesure de la sous-station de type boîte doit être basée sur le côté basse tension, ce qui peut améliorer la fiabilité de l'alimentation électrique et réduire les facteurs instables. La perte de transformateur peut être convertie en charges électriques supportées par l'utilisateur.
3. Letransformateur de type boîteest équipé d'une salle de transformateur indépendante, qui est principalement composée d'un transformateur, d'un système de contrôle de température automatique, d'éclairage et de garde-corps. Le transformateur émettra beaucoup de chaleur lorsqu'il fonctionne, de sorte que les problèmes de dissipation de chaleur et de ventilation sont les points clés de la conception du transformateur. La chaleur générée par le fonctionnement du transformateur augmentera la température intérieure, en particulier lorsque la température ambiante est élevée. La ventilation naturelle seule ne peut souvent pas assurer un fonctionnement fiable et sûr. En plus de l'utilisation de la ventilation naturelle pour une petite capacité, la protection de la mesure de la température est généralement conçue et des mesures d'échappement forcées sont utilisées pour résoudre le problème. Le système se compose principalement d'un dispositif de mesure qui peut mesurer la température ambiante et la température de l'huile du transformateur, et contrôler l'entrée du ventilateur d'échappement en fonction de la plage de set à travers des circuits de commande manuels et automatiques. Le transformateur peut être sélectionné sous forme d'huile ou de type sec. Étant donné que le type sec est cher, les utilisateurs préfèrent généralement le type d'huile pour réduire les coûts sans exigences spéciales. La capacité est généralement de 100-1250kva et le maximum ne dépasse pas 1600kva.
4. La salle à basse tension du transformateur de boîte a différentes structures de conception en fonction des différentes occasions d'utilisation des entreprises industrielles et miniers ou des zones résidentielles. Les transformateurs de boîte utilisés dans les entreprises industrielles et minières doivent être conçues séparément pour l'alimentation électrique et l'alimentation d'éclairage. Lors de la mesure de basse tension, le bureau d'alimentation nécessite une mesure séparée de l'électricité d'éclairage car le prix unitaire de l'électricité de l'éclairage est supérieur à celui de l'électricité électrique. La sous-station utilisée dans les zones résidentielles n'a pas besoin de considérer le problème de l'électricité électrique. Le nombre de routes de sortie dans la salle à basse tension varie en fonction de la capacité des besoins du transformateur et de l'utilisateur. Si la capacité est petite et que la demande est petite, moins d'itinéraires peuvent être définis; Si la capacité est importante et que la demande est élevée, plus d'itinéraires peuvent être placés. Il peut également être disposé dans un format de fonctionnement du couloir.
