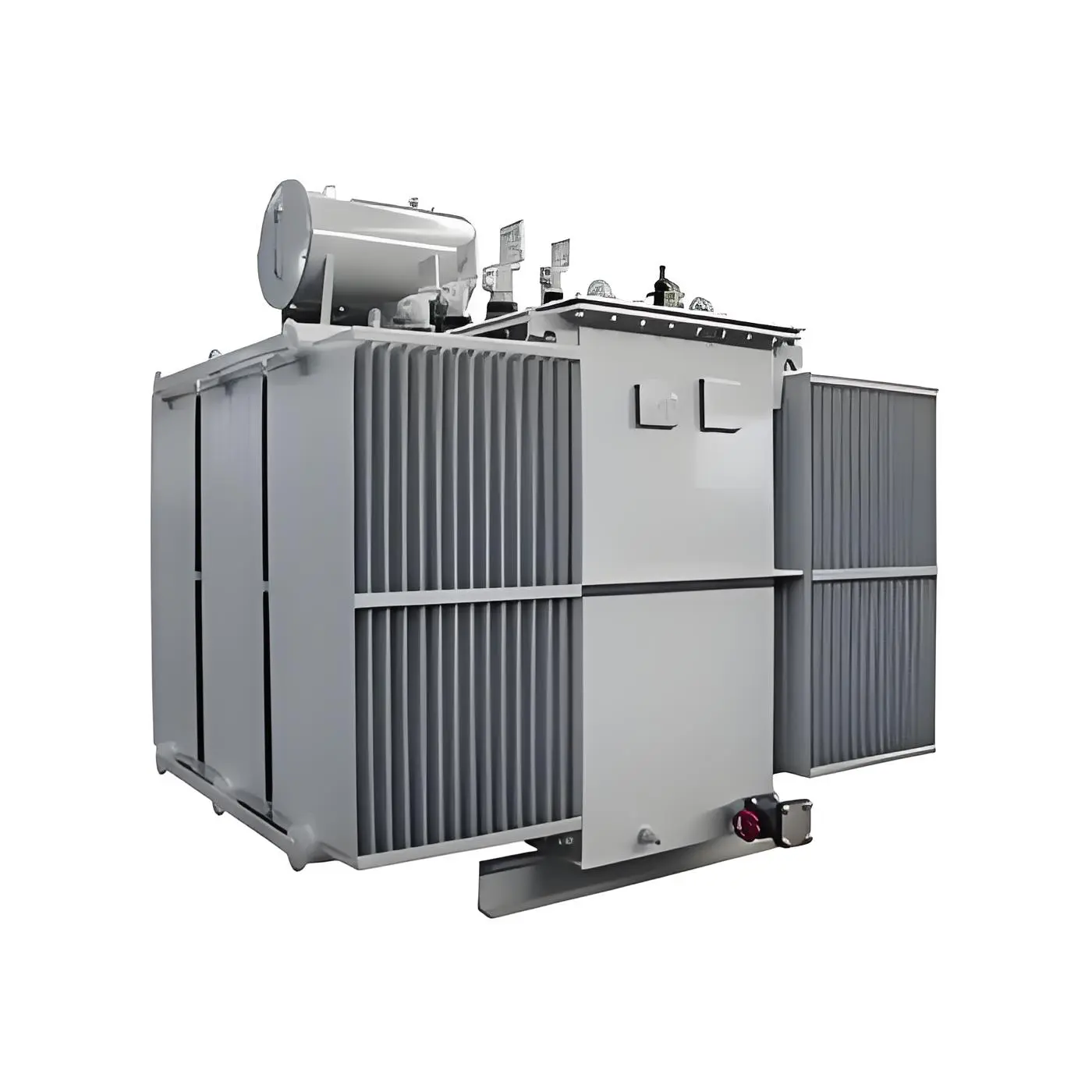

Transformateur de distribution immergé dans l'huile triphasé de type scellé

LeTransformateur de distribution immergé dans l'huile triphasé de type scelléest conçu pour une distribution d’énergie efficace et fiable dans les réseaux moyenne et basse tension. Avec une structure de réservoir entièrement scellée, le transformateur empêche l'humidité et l'air de pénétrer dans le système pétrolier, garantissant ainsi des performances d'isolation à long terme et une maintenance réduite.Lugao Power Co., Ltd.fabrique des transformateurs de haute qualité avec un contrôle de production strict et une technologie de fabrication avancée, offrant des performances stables pour les projets mondiaux de distribution d'énergie.

Qu'est-ce qu'un transformateur de distribution immergé dans l'huile triphasé de type scellé ?

A Transformateur de distribution immergé dans l'huile triphasé de type scelléest un transformateur qui utilise de l'huile isolante pour le refroidissement et l'isolation électrique. La conception du réservoir scellé isole l'huile de l'environnement extérieur, empêchant ainsi la contamination et l'oxydation.

Paramètre

Capacité (KVA)	S9			S11			S13			SH15
	NÉANT	L.L.	Sans chargement Actuel	NÉANT	L.L.	Courant sans charge	NÉANT	L.L.	Courant sans charge	NÉANT	L.L.	Courant sans charge
30	130	600	2.1	100	600	2.1	65	600	0.63	33	600	1.7
50	170	870	2.0	150	870	2.0	85	870	0.60	43	870	1.3
63	200	1040	1.9	180	1040	1.9	100	1040	0.57	50	1040	1.2
80	250	1250	1.8	200	1250	1.8	125	1250	0.54	60	1250	1.1
100	290	1500	1.7	230	1500	1.7	145	1500	0.48	75	1500	1
125	340	1800	1.6	270	1800	1.6	170	1800	0.45	85	1800	0.9
160	400	2200	1.5	310	2200	1.5	200	2200	0.42	100	2200	0.7
200	480	2600	1.4	380	2600	1.4	240	2600	0.39	120	2600	0.7
250	560	3050	1.3	460	3050	1.3	280	3050	0.36	140	3050	0.7
315	670	3650	1.2	540	3650	1.2	335	3650	0.38	170	3650	0.5
400	800	4300	1.1	650	4300	1.1	400	4300	0.30	200	4300	0.5
500	960	5150	1.0	780	5150	1.0	480	5150	0.30	240	5150	0.5
630	1200	6200	0.9	920	6200	0.9	600	6200	0.27	320	6200	0.3
800	1400	7500	0.8	1120	7500	0.8	700	7500	0.24	380	7500	0.3
1000	1700	10300	0.7	1320	10300	0.7	850	10300	0.21	450	10300	0.3
1250	1950	12000	0.6	1560	12000	0.6	975	12000	0.18	530	12000	0.2
1600	2400	14500	0.6	1880	14500	0.6	1200	14500	0.18	630	14500	0.2
2000	2830	20000	0.6	2280	19800	0.5				750	17400	0.2
2500	3350	24000	0.6	2630	23000	0.5				900	20020	0.2

Principales caractéristiques

• Structure du réservoir entièrement scellée
• Capacité de distribution d'énergie triphasée
• Système de refroidissement d'huile efficace
• Faibles besoins d’entretien
• Fonctionnement stable sous charge continue

Quels sont les principaux avantages ?

• Haute fiabilité– Le transformateur de distribution immergé dans l’huile triphasé de type scellé adopte une structure de réservoir entièrement scellée qui empêche l’air et l’humidité de pénétrer dans le système d’huile. Cette conception évite efficacement l’oxydation de l’huile et la dégradation de l’isolation, garantissant ainsi un fonctionnement stable à long terme, même dans des environnements exigeants.
• Excellentes performances de refroidissement– L’huile isolante circule naturellement à l’intérieur du réservoir du transformateur, évacuant la chaleur des enroulements et du noyau. Ce système de refroidissement efficace maintient les températures de fonctionnement stables et améliore les performances globales du transformateur.
• Longue durée de vie– Le système d'isolation interne étant bien protégé et la qualité de l'huile restant stable, le transformateur peut fonctionner de manière fiable pendant de nombreuses années. La conception scellée ralentit considérablement le vieillissement des composants internes.
• Faibles besoins d’entretien– Par rapport aux transformateurs traditionnels, les modèles scellés immergés dans l’huile nécessitent des inspections et un traitement de l’huile moins fréquents. Cela permet de réduire les coûts de maintenance et de minimiser les temps d’arrêt opérationnels.
• Fonctionnement économe en énergie– Grâce à des noyaux en acier au silicium optimisés et à une conception d'enroulement avancée, le transformateur réduit à la fois les pertes à vide et les pertes de charge, améliorant ainsi l'efficacité énergétique et réduisant les coûts d'exploitation à long terme des systèmes de distribution d'énergie.

Principales applications

LeTransformateur de distribution immergé dans l'huile triphasé de type scelléest largement utilisé dans différents environnements de distribution d’énergie :

• Réseaux de distribution d'énergie résidentiels
• Bâtiments commerciaux et centres commerciaux
• Usines et ateliers industriels
• Centrales électriques à énergies renouvelables
• Infrastructures électriques urbaines et rurales

Quelle est l’utilité d’un transformateur immergé dans l’huile ?

Transformateurs immergés dans l'huilesont couramment utilisés dans les systèmes de distribution d’énergie pour convertir l’électricité moyenne tension en tension inférieure adaptée aux utilisateurs finaux. L'huile assure l'isolation et le refroidissement, assurant un transfert d'énergie stable et efficace.

• Transformation de tension
• Stabilisation de la distribution électrique
• Protection des composants internes contre la surchauffe

Quelle est la fonction de l’huile utilisée dans ce type de transformateur ?

• Isolation électrique– Empêche les courts-circuits entre les composants internes.
• Dissipation thermique– Transfère la chaleur des enroulements et du noyau.
• Suppression des arcs– Aide à réduire les risques de décharge électrique.
• Protection des composants– Empêche l’oxydation et le vieillissement des pièces internes.

Qu'est-ce qu'un transformateur immergé dans l'huile ?

Un transformateur de distribution immergé dans l'huile triphasé de type scellé est un type de transformateur dont le noyau et les enroulements sont immergés dans de l'huile isolante. L'huile sert à la fois de fluide de refroidissement et de matériau d'isolation électrique, améliorant ainsi la stabilité opérationnelle globale.

Quels sont les deux types de transformateurs triphasés ?

• Transformateurs immergés dans l'huile– Utilisez de l’huile isolante pour le refroidissement et l’isolation, adaptée aux applications extérieures et de grande capacité.
• Transformateurs de type sec– Utilisez une isolation à l’air ou à la résine et sont généralement installés à l’intérieur où la sécurité incendie est importante.

Quel type d’huile est utilisé dans un transformateur triphasé ?

• Huile minérale isolante
• Huile isolante à base d'esters naturels
• Huile d'ester synthétique

L’huile minérale est l’option la plus couramment utilisée en raison de ses bonnes performances isolantes et de sa rentabilité.

Les transformateurs remplis d’huile sont-ils sûrs ?

Oui, moderneTransformateurs de distribution immergés dans l'huile triphasés de type scellésont conçus avec des fonctionnalités de sécurité avancées.

• Le réservoir scellé empêche les fuites d'huile et la contamination
• Systèmes de protection contre les surcharges et la température
• Boîtier en acier robuste pour une protection externe
• Conforme aux normes de sécurité internationales

Pourquoi choisir Lugao ?

• Fabricant de transformateur professionnelavec des lignes de production avancées
• Contrôle de qualité stricttout au long de la fabrication et des tests
• Une riche expérience d'exportationsoutenir des projets d’infrastructures électriques mondiales
• Performances fiables du produitavec des matériaux de haute qualité
• Personnalisation flexiblepour les niveaux de tension et les paramètres techniques

FAQ

1. Quelle est la durée de vie d’un transformateur immergé dans l’huile scellé ?

Dans des conditions normales de fonctionnement et un entretien approprié, la durée de vie peut dépasser 25 ans.

2. Le transformateur de distribution immergé dans l'huile triphasé de type scellé est-il adapté à une utilisation en extérieur ?

Oui. La structure scellée et le réservoir de protection le rendent adapté aux environnements de distribution d'énergie extérieurs.

3. Le transformateur nécessite-t-il un remplacement fréquent de l’huile ?

Non. La conception étanche réduit considérablement la contamination par l’huile, de sorte que le remplacement de l’huile est rarement nécessaire.

4. Lugao peut-il personnaliser les spécifications du transformateur ?

Oui. Lugao propose des solutions personnalisées comprenant la tension nominale, la capacité, l'impédance et les méthodes de refroidissement en fonction des exigences du projet.
