BrasAppareillage de commutation sous boîtier métallique CA amovible oredjoue un rôle essentiel dans les systèmes de distribution d’énergie moyenne tension. Conçue pour la sécurité, la flexibilité et l'efficacité opérationnelle, cette solution d'appareillage de commutation avancée comprend des compartiments séparés, des disjoncteurs débrochables et une protection robuste résistante aux arcs. Dans ce guide complet, nous explorons sa structure, ses paramètres techniques, ses scénarios d'application, ses avantages, ses exigences d'installation, ses stratégies de maintenance et ses directives de sélection. Cet article souligne également commentPuissance de Lugaofournit des systèmes d'appareillage fiables et conformes aux normes, adaptés aux besoins mondiaux de l'industrie et des services publics.

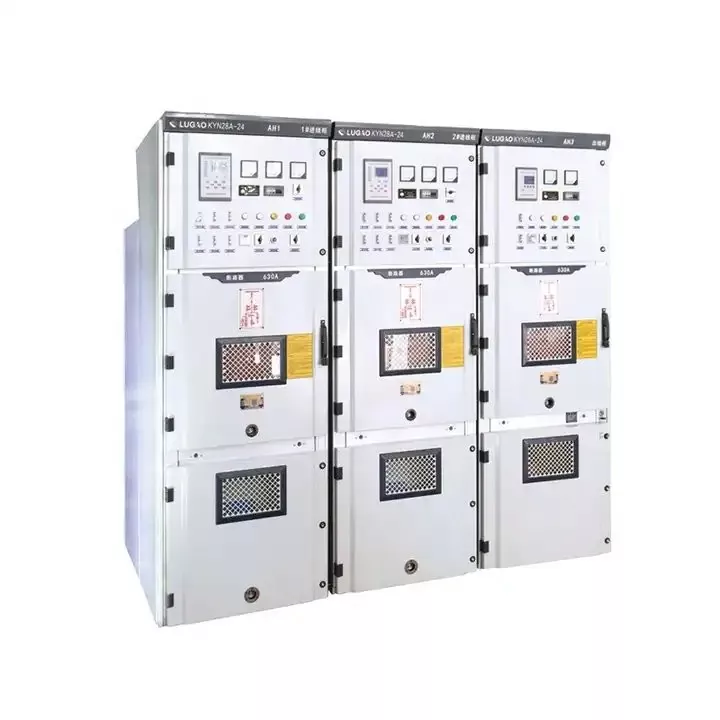

L'appareillage de commutation blindé amovible sous boîtier métallique AC est un type de système d'appareillage de commutation moyenne tension conçu avec une structure entièrement revêtue de métal et des unités fonctionnelles débrochables (amovibles). Il est généralement utilisé dans les systèmes d'alimentation CA de 3,6 kV à 40,5 kV pour recevoir, distribuer, contrôler et protéger l'énergie électrique.
La structure « blindée » signifie que les compartiments internes sont séparés par des cloisons métalliques mises à la terre, offrant une sécurité renforcée et empêchant la propagation des défauts. La fonction « amovible » ou « retirable » fait référence à l'unité de disjoncteur qui peut être déplacée en toute sécurité entre les positions de service, de test et déconnectée.
Face aux exigences croissantes en matière de sécurité électrique, de continuité opérationnelle et de gestion intelligente du réseau, les systèmes de commutation traditionnels de type ouvert ne suffisent plus. Les sous-stations et installations industrielles modernes nécessitent :
L'appareillage de commutation blindé amovible sous enveloppe métallique répond à ces exigences en intégrant des systèmes de verrouillage mécanique, une isolation blindée et des disjoncteurs débrochables.
Un panneau d'appareillage blindé standard se compose de plusieurs compartiments isolés :
| Compartiment | Fonction |
|---|---|
| Compartiment jeu de barres | Loge les jeux de barres principaux et les jeux de barres de dérivation |
| Compartiment disjoncteur | Contient un disjoncteur à vide débrochable |
| Compartiment pour câbles | Connexion pour câbles entrants/sortants |
| Compartiment de contrôle | Relais de protection, compteurs, appareils de contrôle |
Cette conception permet une maintenance sûre sans arrêt complet du système.
Plusieurs mécanismes de verrouillage empêchent les opérations dangereuses, telles que :
Les paramètres techniques typiques incluent :
| Paramètre | Valeur typique |
|---|---|
| Tension nominale | 3,6 kV – 40,5 kV |
| Courant nominal | 630A – 3150A |
| Courant nominal de coupure de court-circuit | 20kA – 40kA |
| Niveau de protection | IP4X (boîtier) |
| Normes | CEI 62271-200/GB/T 3906 |
Le respect des normes internationales garantit la sécurité, la coordination de l'isolation et le confinement des défauts d'arc.
La technologie des disjoncteurs à vide offre :
La conception modulaire des panneaux permet une extension facile du système pour une croissance future de la charge.
Dans les environnements à forte charge et à courant de défaut élevé, les appareillages blindés amovibles améliorent considérablement la stabilité du système.
Un entretien approprié peut prolonger la durée de vie au-delà de 20 à 30 ans dans des conditions de fonctionnement normales.
La sélection du bon appareillage de commutation sous enveloppe métallique CA amovible blindé nécessite d'évaluer :
Puissance de Lugaofournit des solutions d'ingénierie personnalisées basées sur les spécifications du projet, garantissant la conformité aux normes CEI et aux exigences spécifiques du client.
L'appareillage à enveloppe métallique comporte des cloisons métalliques entièrement mises à la terre entre tous les compartiments, tandis que l'appareillage à enveloppe métallique générale peut ne pas avoir une isolation complète.
Les types débrochables permettent une maintenance plus rapide et réduisent les temps d'arrêt, améliorant ainsi l'efficacité opérationnelle.
Pour les infrastructures critiques et les environnements à forts courts-circuits, les structures résistantes aux arcs améliorent considérablement la sécurité du personnel.
Avec un entretien approprié, la durée de vie dépasse généralement 20 ans.
L’appareillage de commutation blindé amovible sous boîtier métallique CA représente l’évolution des systèmes de distribution moyenne tension. Sa construction blindée, sa conception de disjoncteur débrochable, ses mécanismes de verrouillage avancés et sa conformité aux normes internationales en font un choix fiable et sûr pour les sous-stations modernes et les systèmes électriques industriels.
Alors que l’infrastructure énergétique mondiale devient de plus en plus complexe et que les exigences de fiabilité continuent d’augmenter, il est essentiel de sélectionner un fabricant de confiance.Puissance de Lugaos'engage à fournir des solutions d'appareillage de commutation hautes performances et conformes aux normes, adaptées aux divers besoins des projets dans le monde entier.
