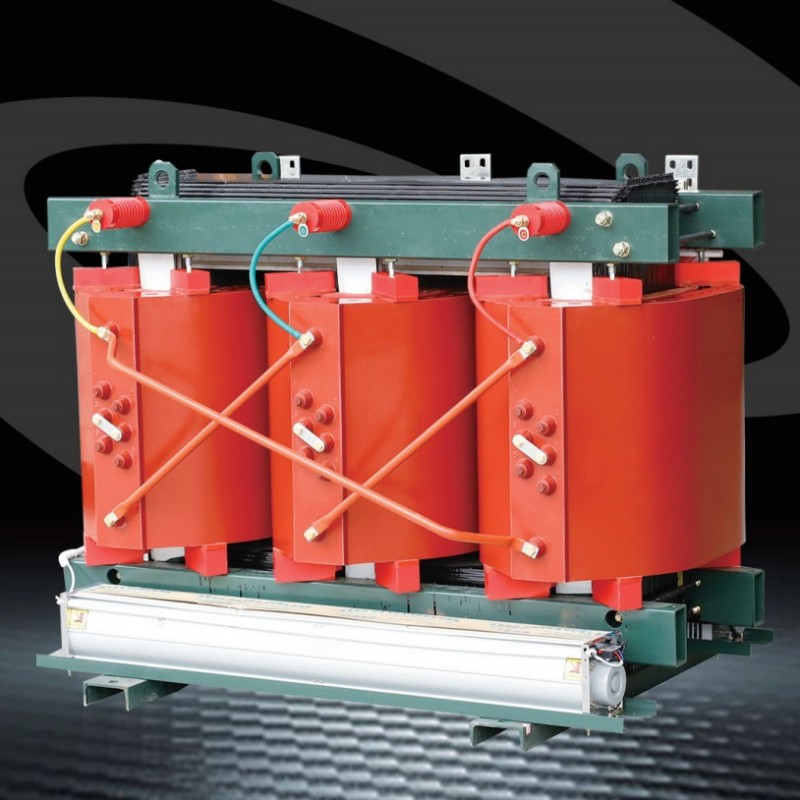

Un guide complet de SC (B) 13--20-10 kV en résine de base de résine de type Dry-Type

Contrairement à la traditionnelleTransformers immeurés à l'huile, le SC (B) 13--20-10 kV en résine coulée Le transformateur de type sec exploite la technologie de coulée de résine époxy pour redéfinir les normes de performance, ce qui en fait un choix indispensable pour les infrastructures critiques et les milieux urbains.

Un examen plus approfondi du modèle: SC (B) 13--20-10KV

Avant d'explorer ses fonctionnalités, décodons le nom du modèle:

S: représente un transformateur triphasé (le "S" représente "triphasé" en chinois).

C: Indique l'isolation de la résine coulée, la technologie clé qui assure la sécurité incendie et la durabilité.

(B): indique une bobine à bobinage à basse tension, un choix de conception qui résout les problèmes communs dans les bobines traditionnelles enroulées.

13: Le numéro de série de conception, reflétant les itérations de l'ingénierie avancée pour une meilleure efficacité.

: La capacité nominale varie de 50 kVA à 3150 kVa.

20-10kV: Le niveau de tension latérale haute tension.

Quelles sont les conditions de fonctionnement des transformateurs de type sec en résine Dry de résine SC (B) 13--20-10 à 10 kV?

● Altitude d'installation: ne dépassant pas 1000 m au-dessus du niveau de la mer;

● Forme d'onde de tension d'alimentation: similaire à une onde sinusoïdale;

● Symétrie de la tension d'alimentation multi-phase: les tensions d'alimentation connectées à un transformateur multi-phase doivent être approximativement symétriques;

● Température ambiante: température maximale de l'air + 40 ° C; Température moyenne quotidienne maximale + 30 ° C; Température moyenne annuelle maximale + 20 ° C; Température de l'air minimum -25 ° C (applicable aux transformateurs intérieurs).

Qu'est-ce qui rend les transformateurs de type sec en résine à sec spécial?

● Core

1.Le noyau est construit en feuilles en acier en silicium roulées à froid avec une perméabilité magnétique élevée, une excellente orientation des grains et des articulations à cadres entièrement inclinées à 45 °. Le noyau utilise une structure de plaque de traction de tube carré spécial, avec des jambes de noyau liées avec du ruban isolant. La surface centrale est recouverte d'une résine spéciale pour prévenir l'humidité et la rouille, réduisant efficacement les pertes à vide, le courant sans charge et le bruit de base.

2. SAFE, FLAME-INFORMANT ET SANS POLLUTION, il peut être installé directement au centre de charge.

3. MAINTENANCE SANS COSS DE SONTAGE EN CONSTRUCTION EN MAINTENANCE ET FAIBLE.

4. La résistance à l'humidité élevée permet un fonctionnement normal à 100% d'humidité et peut être remis en service après une panne sans pré-séchage.

5. Les pertes de haut, une faible débat partielle, un faible bruit et une forte dissipation de chaleur sont toutes garanties. Équipé d'un système complet de contrôle de la protection de la température, il fournit une assurance fiable pour le fonctionnement de transformateur sûr. Haute fiabilité. Sur la base des études opérationnelles des produits déjà en fonctionnement, les indicateurs de fiabilité du produit ont atteint des normes professionnelles internationales.

● Bobine de papier d'aluminium

L'enroulement basse tension utilise un seul morceau de feuille de cuivre, ainsi que l'isolation de tour F, enroulé sur une machine à enrouler en feuille à basse tension dédiée. Les bobines de papier d'aluminium abordent efficacement les problèmes importants de la contrainte élevée à court-circuit, du déséquilibre de l'ampère-tour, de la mauvaise dissipation de la chaleur, des erreurs d'angle d'hélice d'enroulement et de la qualité de soudage manuelle instable associée à des produits à baisse de bains à haute tension et à haut courant. Notre entreprise utilise également le rempotage et le durcissement en résine pour créer une finition résistante à l'humidité et aux taches.

● Dispositif de contrôle de la température

Le transformateur utilise un thermomètre de signal de série BWDK. Le capteur de température est intégré dans la moitié supérieure de la bobine basse tension, détectant et affichant automatiquement le niveau d'humidité de fonctionnement de chacune des trois phases. Il présente également des fonctions d'alarme et de déclenchement sur-température.

● Conversion de tension

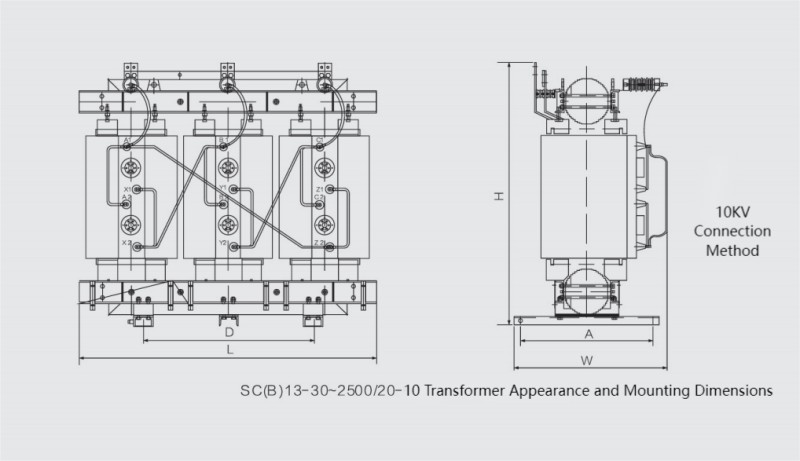

Le connecteur permet une conversion de tension entre 10 kV et 20 kV dans différentes positions, répondant aux exigences des systèmes 10kV et 20 kV, respectivement.

Qui a besoin de ce transformateur?

La sécurité n'est pas négociable dans les systèmes électriques, en particulier dans les zones à haut risque ou peuplées. Le transformateur SC (B) 13--20-10KV est conçu pour exceller à cet égard, avec des caractéristiques qui traitent des risques d'incendie, de l'humidité et de la stabilité opérationnelle. Résine époxy opérationnelle résistante au feu et sans pollution, le matériau d'isolation du transformateur, est intrinsèquement issue de la flamme. Il ne libère pas de gaz toxiques lorsqu'il est exposé à des températures élevées et peut résister à une surchauffe à court terme sans prendre feu. Cela rend le transformateur idéal pour les emplacements sensibles au feu tels que:

● Espaces souterrains: métro, mines et tunnels.

● Bâtiments publics: écoles, hôpitaux et centres commerciaux.

● Installations critiques: centrales électriques, champs de pétrole et immeubles de grande hauteur.

Contrairement àTransformers immeurés à l'huile, il n'y a aucun risque de contamination par le sol ou de l'eau des fuites, en fonction des normes environnementales modernes.

Spécifications techniques: les chiffres derrière les performances

Pour comprendre la polyvalence du transformateur, examinons ses paramètres techniques clés:
