Forts de plusieurs dizaines d’années d’expérience en génie électrique, nous reconnaissons l’appareillage de commutation comme le cœur essentiel de tout réseau de distribution. Il fonctionne à la fois comme un point de connexion critique et un composant fondamental pour garantir la sécurité et la stabilité du système. Notre Lugao Electric, cette compréhension fait partie intégrante de chaque produit que nous développons. Notre portefeuille propose une sélection complète de solutions hautes performances certifiées par autorité, allant du robuste style européenAppareillage basse tensionà un appareillage haute tension méticuleusement conçu. Ces solutions sont conçues pour répondre aux exigences strictes de diverses applications industrielles, commerciales et d'infrastructure.
La conception de la série MNS reflète la maturité et la fiabilité dans le domaine de la distribution d'énergie basse tension. En tant que solution d'appareillage de commutation intérieur, il est entièrement conforme à la norme GB/T 7251.12-2013 et est étayé par des tests de type rigoureux. Les professionnels de l'ingénierie privilégient systématiquement cet appareillage de commutation en raison de ses avantages significatifs en termes de configuration flexible et d'évolutivité.
Paramètres évalués : considérez-les comme les spécifications de base : tension de fonctionnement AC 400 V, isolation 690 V, fréquence 50 Hz. Le jeu de barres principal gère 400 A à 1 600 A, et l'ensemble entier bénéficie d'un courant de tenue de courte durée de 30 kA, soit plus que suffisant pour les scénarios de panne les plus courants.
Construction et disposition : Construite en acier laminé à froid de 2,0 mm, l'armoire est conçue pour durer. Nous positionnons le jeu de barres horizontal sur le dessus avec des joints étamés pour un contact fiable. Vous trouverez à l'intérieur un mélange d'unités fixes, détachables et amovibles, vous offrant la flexibilité de câblage qu'exige un projet réel.
La sécurité au centre des préoccupations : les niveaux de protection vont jusqu'à IP41 (c'est ce avec quoi toutes nos unités d'usine sont livrées). Nous intégrons également un jeu de barres de mise à la terre indépendant, un détail essentiel pour former un circuit de protection complet et fiable.
Pour garantir des performances stables, nous utilisons des composants clés tels que les disjoncteurs des séries RMW1-2000/3 et NM1 provenant de fabricants réputés, notamment Shanghai People's et Chint. Cet accent fondamental sur la fiabilité des composants garantit les performances finales de rupture et de protection.

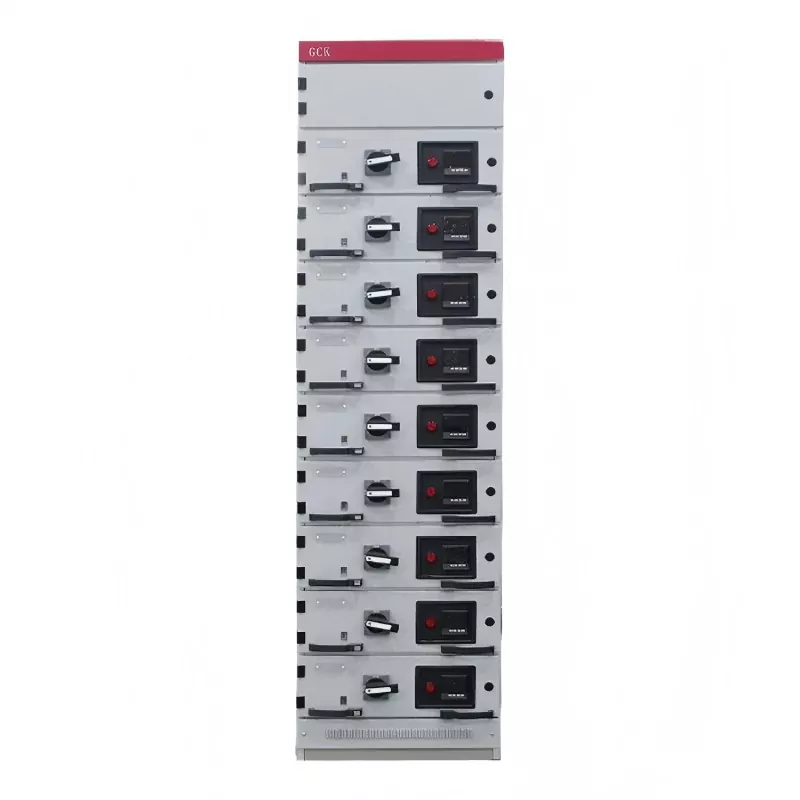

Lancée plus récemment, notre série GCK représente la prochaine étape du style européenAppareillage basse tensionBien que fondé sur des principes vérifiés, il étend à la fois la capacité et les performances en court-circuit, après avoir subi et réussi ses tests de type en 2022.
Là où il excelle : un examen plus approfondi
Capacité améliorée : le courant du jeu de barres principal atteint désormais 2 500 A, avec une résistance nominale de courte durée de 50 kA (crête de 105 kA). En bref, il est conçu pour répondre aux besoins croissants.
Conception modulaire plus intelligente : l'utilisation d'une structure interne modulaire (E=20 mm) garantit une grande compatibilité pour les unités débrochables. La barre omnibus horizontale s'étend sur le dessus et nous conservons la surface en cuivre nu, un moyen simple mais efficace de minimiser la résistance de contact.
Détails sur la durabilité : L'armoire utilise de l'acier de 1,5 à 2,0 mm avec un revêtement en poudre époxy et une galvanisation interne. C’est le genre de finition qui combat la corrosion sur le long terme. Pour la mise à la terre, un jeu de barres TMY-10 × 50 mm important avec des vis M12 garantit une continuité à laquelle vous pouvez faire confiance.
La sélection de composants de base comprend le disjoncteur universel durable SHMWI-3200, évalué à 3 200 A avec un pouvoir de coupure de 100 kA. Un système de protection à plusieurs niveaux est appliqué aux circuits d'alimentation et de contrôle, garantissant une compatibilité précise avec le pouvoir de coupure du système, une démonstration de sa philosophie de conception complète et pratique.
Notre expertise ne se limite pas à la basse tension. Nous offrons des capacités de fabrication et de certification tout aussi robustes pourAppareillage haute tension, couvrant les modèles courants à boîtier métallique.
C'est un classique, fiableUnité principale en anneauconfiguration. Caractéristiques principales : tension nominale de 12 kV, courant de 125 A, courant de coupure en court-circuit de 31,5 kA et courant de transfert de 1 700 A. Il utilise des interrupteurs de charge SF6 et des fusibles limiteurs de courant. Plus important encore, il a passé avec succès la batterie complète de tests de type (isolation, élévation de température, court-circuit, indice de protection IP, fermeture/déconnexion) en totale conformité avec GB 3906 et DL/T 404. L'approvisionnement en pièces clés telles que l'interrupteur FLRN36-12D/T et les fusibles XRNT1 auprès de fournisseurs fiables garantit que l'ensemble de l'unité fonctionne de manière stable et coordonnée.

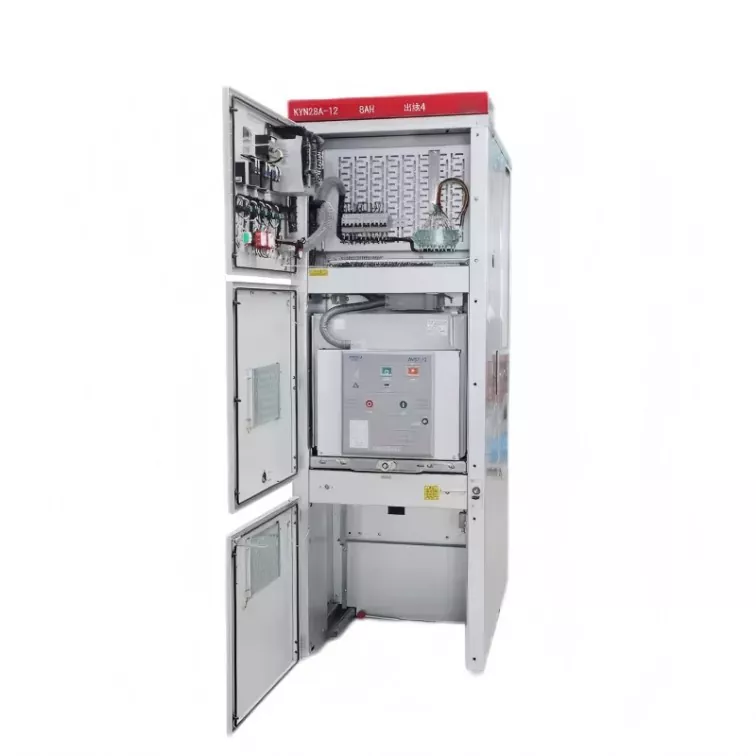

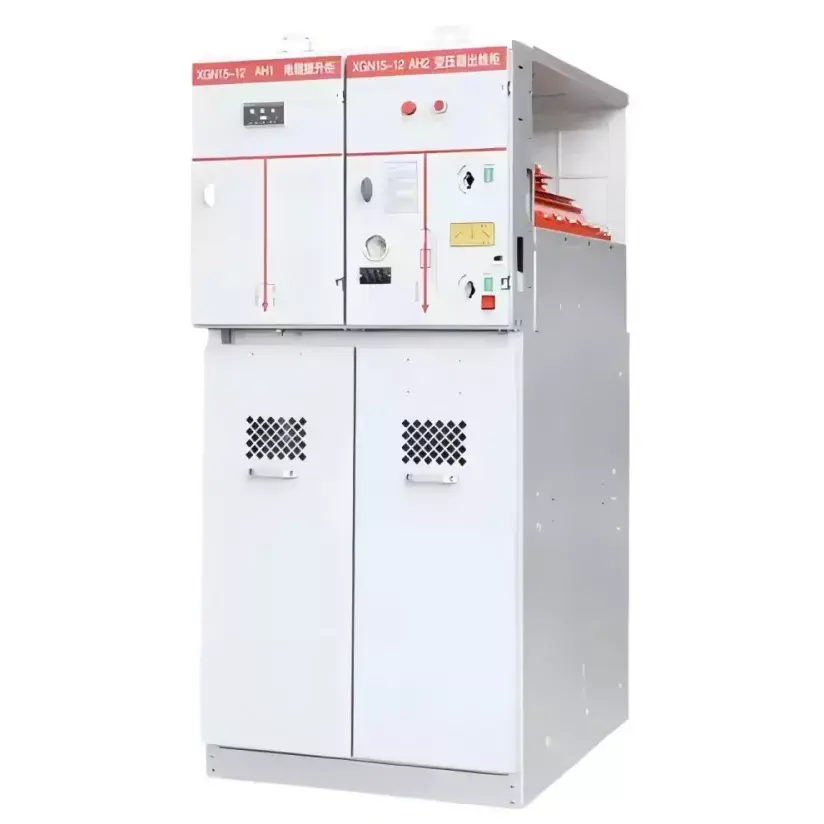

Pour les projets nécessitant une conformité internationale,LugaoLes modèles d'appareillage de commutation haute tension (comme les types KYN28-12, KYN61-40.5, XGN, HXGN et RMU) portent le marquage CE. Avec des courants de 630 A à 4 000 A et des pouvoirs de coupure jusqu'à 40 kA, ils sont conformes à la directive européenne CEM 2014/30/UE et aux normes telles que EN IEC 61000-6-2:2019.
