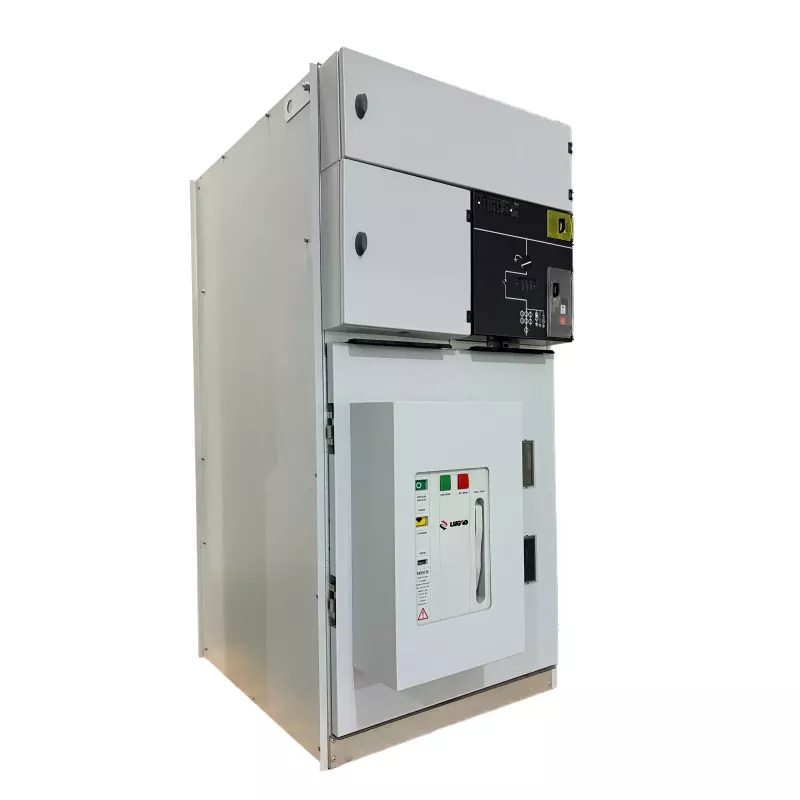

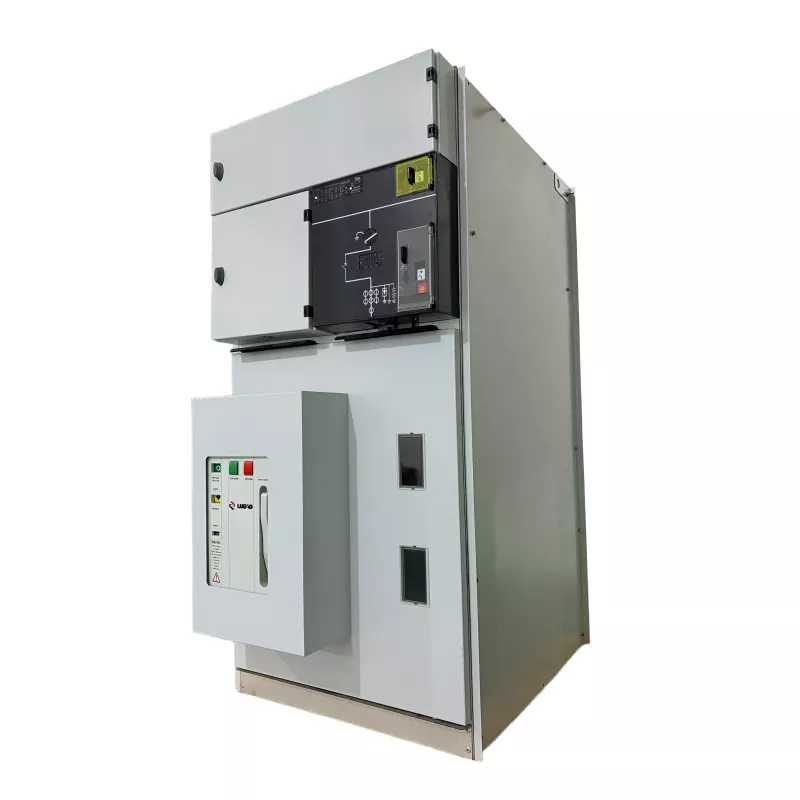

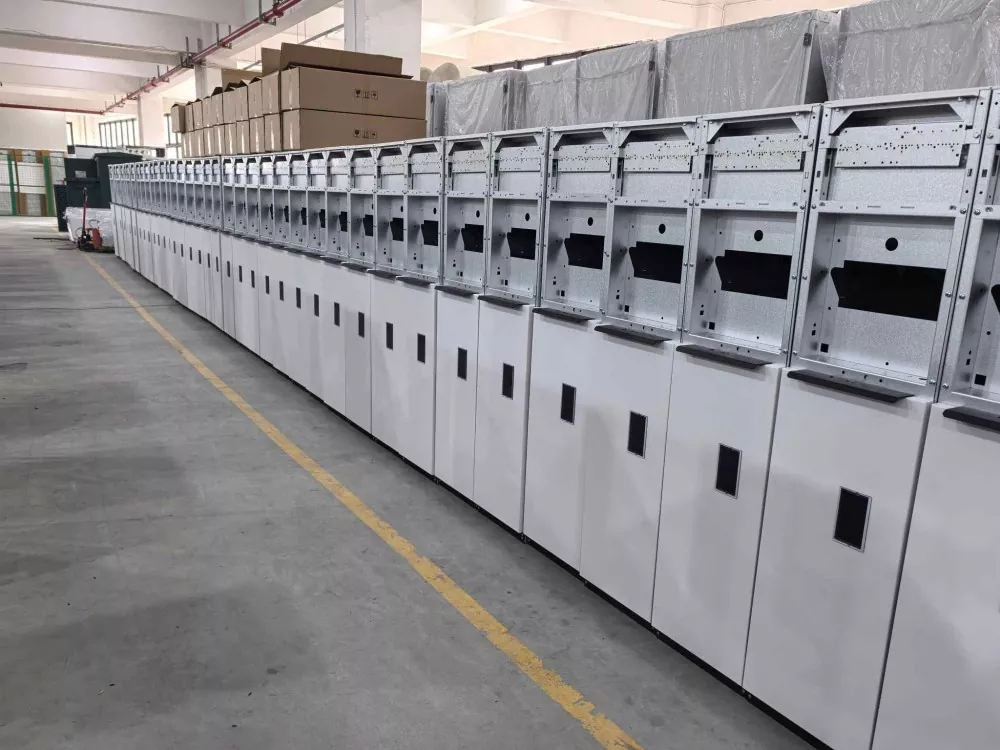

Panneau de commutation de l'unité principale à anneau isolé au gaz intérieur avec VCB

En tant que fabricant professionnel, nous aimerions vous fournir un panneau d'appareillage de commutation d'unité principale à anneau isolé au gaz intérieur de haute qualité avec VCB. Il s'agit d'un dispositif de distribution moyenne tension compact conçu pour un contrôle, une protection et une commutation de puissance fiables dans les réseaux électriques modernes. Il intègre la technologie des disjoncteurs à vide (VCB) à la structure de l'appareillage de commutation à isolation gazeuse, offrant ainsi un fonctionnement sûr et efficace dans les environnements intérieurs.

Ce type deunité principale en anneau (RMU)est largement utilisé dans les systèmes de distribution d’énergie moyenne tension pour connecter, protéger et isoler les circuits électriques. Grâce à une technologie d'isolation au gaz scellée et d'interruption du vide, le panneau de commutation de l'unité principale à anneau isolé au gaz intérieur avec VCB offre d'excellentes performances d'extinction d'arc, une forte capacité d'isolation et des exigences de maintenance minimales.

Principaux paramètres techniques

Non.	Article		Unité	Paramètres
1	Tension nominale		kV	12	24	36	40.5
2	Courant nominal		A	630/1250
3	Fréquence nominale		Hz	50/60
4	Tension de tenue à la fréquence d'alimentation en 1 minute	Valeur totale	kV	42	55	80	95
		Point de rupture		48	65	95	110
5	Tension de tenue aux impulsions de foudre	Valeur totale	kV	75	125/150	170	95
		Point de rupture		85	150/160	185	215
6	Courant de tenue nominal de courte durée	Circuit principal	kA	25/2s
		Circuit de mise à la terre		25/2s
7	Courant de tenue de crête nominal		kA	63			50
8	Courant de transfert nominal		A	13h00 ~ 17h00
9	Courant de coupure de fermeture de charge nominale		A	630
10	Courant de coupure de charge du câble nominal		A	50/10
11	Courant de coupure du transformateur déchargé		A	20
12	Courant de coupure de défaut de terre de chargement de câble		A	100			80
13	Courant nominal de coupure de court-circuit		kA	20
14	Courant de fermeture de court-circuit nominal		kA	63			50
15	Classe de protection			IP3X
16	Durée de vie du commutateur de charge		Temps	5000
17	Durée de vie du commutateur de mise à la terre		Temps	5000

Spécifications techniques

Principaux paramètres électriques

• Tension nominale : 12 kV/24 kV/36 kV
• Fréquence nominale : 50 Hz/60 Hz
• Courant nominal : 630A – 1250A
• Courant de coupure de court-circuit : jusqu'à 25 kA
• Tension de tenue à la fréquence d'alimentation : ≥ 42 kV
• Tension de tenue aux impulsions de foudre : ≥ 75 kV

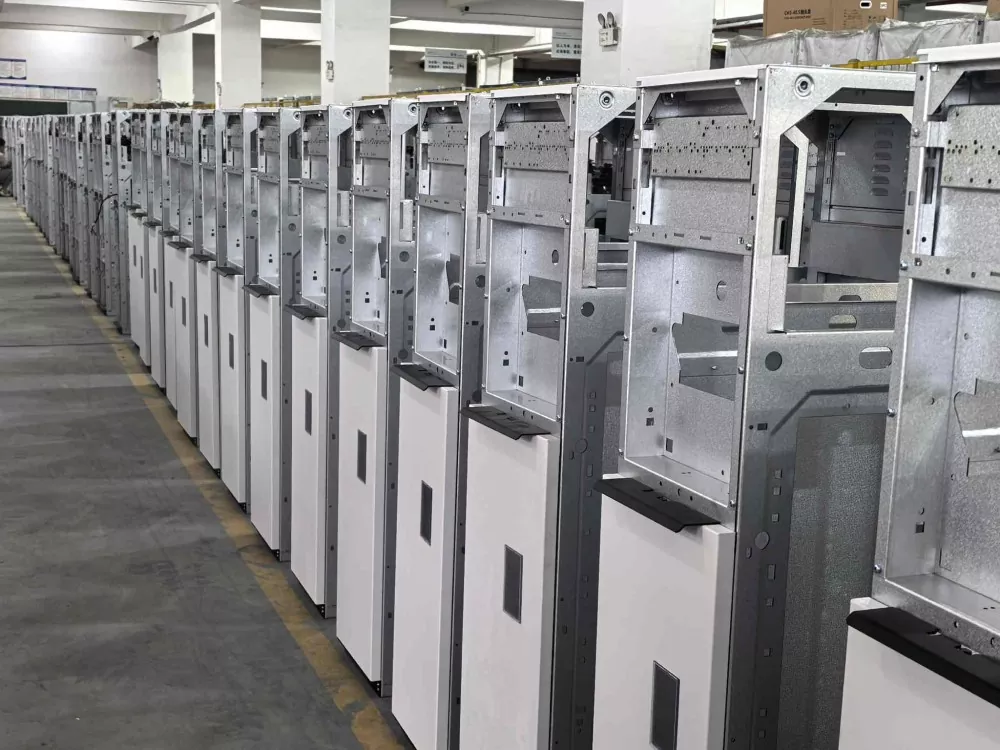

Caractéristiques structurelles

• Conception d'appareillage de commutation compact à isolation gazeuse
• Disjoncteur à vide intégré (VCB)
• Structure de réservoir entièrement scellée pour une grande fiabilité
• Configuration modulaire pour une distribution d'énergie flexible
• Convient pour une installation en intérieur

Applications

LePanneau de commutation de l'unité principale à anneau isolé au gaz intérieur avec VCBest largement appliqué dans les réseaux de distribution moyenne tension où une commutation et une protection fiables sont requises.

• Réseaux urbains de distribution d’électricité
• Systèmes d'alimentation électrique industriels
• Bâtiments commerciaux et communautés résidentielles
• Infrastructures ferroviaires et de transport
• Industries minières et métallurgiques
• Projets de transport et de distribution d'électricité
• Connexions au réseau d’énergie renouvelable

Principales fonctionnalités

• Conception de disjoncteur à vide scellé- LePanneau de commutation de l'unité principale à anneau isolé au gaz intérieur avec VCButilise un disjoncteur à vide scellé solidement installé dans une chambre à gaz en acier inoxydable. Cette conception élimine la formation d’arcs dans le circuit principal et garantit une longue durée de vie électrique avec une fiabilité d’isolation élevée.
• Structure entièrement scellée et sans entretien– Tous les composants haute tension tels que les jeux de barres, les sectionneurs, les VCB et les transformateurs de courant sont enfermés dans un réservoir de gaz scellé, les protégeant de la poussière, de l'humidité et de la contamination externe.
• Structure compacte– La conception intégrée réduit considérablement l'espace d'installation, ce qui la rend idéale pour les sous-stations intérieures, les sous-stations préfabriquées et les projets avec un espace de salle électrique limité.
• Haute sécurité opérationnelle– Équipé d'un système de verrouillage mécanique à cinq épreuves et d'un canal de décompression directionnel pour éviter tout mauvais fonctionnement et garantir un fonctionnement sûr du système.
• Compatibilité de distribution intelligente– Des interfaces réservées au fonctionnement électrique et à l’automatisation permettent une intégration facile dans les réseaux de distribution d’énergie intelligents modernes, soutenues par le contrôle de qualité strict et les normes de fabrication fiables de Lugao.

Pourquoi choisir Lugao

• Fabricant professionnel – Puissance de Lugaoest spécialisé dans les équipements de transport et de distribution d'énergie haute et moyenne tension.
• Technologie de production avancée– Des processus de fabrication de précision et des systèmes de test complets garantissent la fiabilité du produit.
• Contrôle de qualité strict– Le panneau d'appareillage de commutation de l'unité principale à anneau isolé au gaz intérieur avec VCB est conforme aux normes internationales, notammentCertifications ISO9001, SGS, CCC et CE.
• Expérience de l'industrie– Des années d’expertise dans les transformateurs secs, les transformateurs immergés dans l’huile et les équipements de distribution d’énergie.
• Application mondiale– Les solutions Lugao sont largement utilisées dans les projets de réseaux électriques, d’industrie, de transport et d’infrastructure dans le monde entier.
• Assistance technique– L’équipe de service professionnel fournit des conseils techniques et une assistance à long terme aux clients mondiaux.

FAQ

1. Quelle est la fonction principale du panneau de commutation de l'unité principale à anneau isolé au gaz intérieur avec VCB ?

LePanneau de commutation de l'unité principale à anneau isolé au gaz intérieur avec VCBest conçu pour les systèmes de distribution d’énergie moyenne tension. Il assure une commutation, une protection et une isolation fiables des circuits électriques, garantissant une alimentation électrique stable et un fonctionnement sûr dans les réseaux urbains, les installations industrielles et les sous-stations.

2. Quels sont les avantages de l'utilisation d'un disjoncteur à vide (VCB) dans la RMU ?

Un disjoncteur à vide offre une excellente capacité d'extinction d'arc, une longue durée de vie électrique et des besoins de maintenance minimes. Lorsqu'il est intégré à la structure RMU à isolation gazeuse, il améliore la fiabilité de commutation, la sécurité opérationnelle et la durabilité globale de l'équipement.

3. Où le panneau d'appareillage de commutation de l'unité principale à anneau isolé au gaz intérieur Lugao avec VCB est-il généralement installé ?

Il est largement installé dans les environnements de distribution d'énergie intérieurs tels que les sous-stations compactes, les installations industrielles, les bâtiments commerciaux, les communautés résidentielles, les chemins de fer et les systèmes de distribution d'énergie renouvelable où une efficacité spatiale et une fiabilité élevée sont requises.

4. Pourquoi choisir Lugao pour l'isolation au gazAppareillage RMU?

Lugao fournit des équipements de distribution d'énergie fiables soutenus par une technologie de fabrication avancée, un contrôle de qualité strict et des certifications internationales, notamment ISO9001, SGS, CCC et CE. Forte d'une solide expertise dans les transformateurs et les équipements électriques, Lugao offre des performances stables, une longue durée de vie et un support technique professionnel pour les projets d'infrastructure électrique mondiaux.
