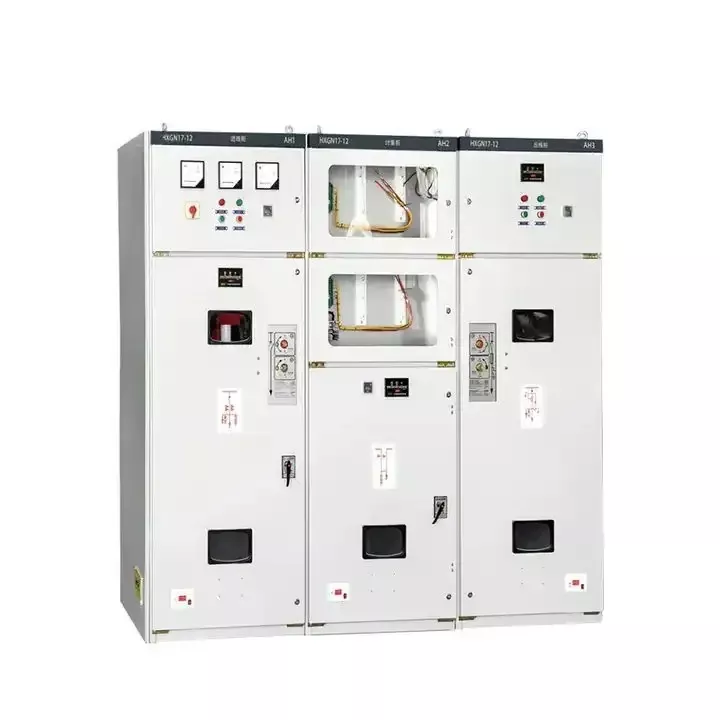

Qu'est-ce qu'une unité principale en anneau et comment fonctionne-t-elle dans la distribution d'énergie moderne

A Unité principale en anneau (RMU)joue un rôle essentiel dans les systèmes modernes de distribution d’énergie moyenne tension, en particulier dans les réseaux urbains, les installations industrielles et les infrastructures d’énergies renouvelables. Ce guide détaillé explique ce qu'est une unité principale en anneau, comment elle fonctionne, ses composants internes, ses principaux types, ses applications, ses avantages et comment sélectionner la RMU adaptée à votre projet.

Table des matières

1. Introduction aux unités principales en anneau
2. Comment fonctionne une unité principale en anneau ?
3. Composants clés d'une unité principale en anneau
4. Types d'unités principales en anneau
5. Spécifications techniques de l’unité principale en anneau
6. Applications des unités principales en anneau
7. Avantages de l'utilisation d'une unité principale en anneau
8. Comment choisir la bonne unité principale en anneau
9. Unité principale en anneau vs appareillage de commutation traditionnel
10. Considérations relatives à l'entretien et à la sécurité
11. Foire aux questions

1. Introduction aux unités principales Ring

Une unité principale en anneau est un appareillage de commutation compact sous enveloppe métallique conçu pour la distribution d'énergie moyenne tension, généralement comprise entre 6 kV et 40,5 kV. La fonction principale d'une unité principale en anneau est d'assurer une alimentation électrique fiable et continue en formant un réseau de distribution en boucle fermée (en anneau).

Contrairement aux systèmes radiaux, une unité principale en anneau permet de fournir de l'électricité dans deux directions. En cas de panne d'une section, l'alimentation peut être redirigée instantanément, ce qui rend les RMU indispensables aux infrastructures critiques telles que les hôpitaux, les centres de données, les complexes commerciaux et les villes intelligentes.

2. Comment fonctionne une unité principale en anneau ?

Une unité principale en anneau fonctionne en connectant plusieurs départs de distribution dans une topologie en anneau. Chaque RMU se compose généralement de :

• Deux commutateurs d'alimentation entrante
• Une unité de protection du transformateur de départ

En fonctionnement normal, l’électricité circule de manière transparente à travers l’anneau. Si un défaut survient sur un départ, la section défectueuse peut être isolée tout en maintenant l'alimentation électrique via le chemin alternatif. Cette capacité d’auto-guérison est l’une des principales raisons pour lesquelles les unités principales en anneau sont largement adoptées dans les réseaux modernes.

3. Composants clés d'une unité principale en anneau

Une unité principale en anneau standard intègre plusieurs composants dans un seul boîtier compact :

• Interrupteur de coupure de charge (LBS) :Contrôle et isole les circuits dans des conditions de charge.
• Disjoncteur :Fournit une protection contre les courts-circuits et les surcharges.
• Système de jeu de barres :Distribue l'énergie en interne entre les compartiments.
• Relais de protection :Détectez les défauts et déclenchez l’isolement.
• Sectionneur de terre :Assure la sécurité lors de la maintenance.

Les fabricants aimentLugaointégrer des technologies avancées d’isolation et d’étanchéité pour améliorer la fiabilité opérationnelle et la durée de vie.

4. Types d'unités principales en anneau

Les unités principales en anneau peuvent être classées en fonction du matériau isolant et de la conception fonctionnelle :

4.1 Unité principale à anneau isolé au gaz (GIS RMU)

Utilise du gaz SF6 pour l'isolation, offrant une taille compacte, une rigidité diélectrique élevée et une excellente protection de l'environnement.

4.2 Unité principale à anneau isolé dans l'air (AIS RMU)

Repose sur l'air comme isolant, adapté aux installations intérieures où l'espace est moins contraint.

4.3 Unité principale à anneau isolé solide

Utilise de la résine époxy ou des matériaux diélectriques solides, éliminant le gaz SF6 et prenant en charge les systèmes électriques respectueux de l'environnement.

5. Spécifications techniques de l'unité principale en anneau

6. Applications des unités principales en anneau

Les unités principales du ring sont déployées dans différents secteurs :

• Réseaux de distribution d'électricité urbains et ruraux
• Installations industrielles et installations de fabrication
• Bâtiments commerciaux et complexes résidentiels
• Sous-stations d'énergie renouvelable
• Systèmes ferroviaires et métropolitains

En raison de leur conception modulaire, les RMU sont idéales pour les systèmes électriques évolutifs et prêts pour l’avenir.

7. Avantages de l'utilisation d'une unité principale en anneau

• Fiabilité d'approvisionnement élevée grâce à une conception à double alimentation
• Encombrement réduit et installation peu encombrante
• Sécurité opérationnelle améliorée
• Faibles besoins d’entretien
• Compatibilité avec l'automatisation des réseaux intelligents

Ces avantages font des unités principales en anneau une solution privilégiée pour la distribution moyenne tension moderne.

8. Comment choisir la bonne unité principale en anneau

Lors de la sélection d'une unité principale en anneau, tenez compte des facteurs suivants :

1. Exigences nominales de tension et de courant
2. Environnement d'installation (intérieur/extérieur)
3. Préférence en matière de technologie d'isolation
4. Fonctionnalités de protection et d'automatisation
5. Conformité aux normes CEI

L'examen de la documentation détaillée des produits auprès de fabricants expérimentés tels que Lugao peut simplifier considérablement le processus de prise de décision.

9. Unité principale en anneau par rapport à l'appareillage de commutation traditionnel

10. Considérations relatives à l'entretien et à la sécurité

Bien que les unités principales en anneau soient conçues pour un entretien minimal, des inspections périodiques sont essentielles. Les principales pratiques de maintenance comprennent :

• Inspection visuelle des boîtiers et des joints
• Test fonctionnel des mécanismes de commutation
• Surveillance des performances d’isolation

Les RMU modernes de Lugao intègrent des conceptions scellées à vie, réduisant ainsi la maintenance sur site et améliorant la sécurité.

Foire aux questions (FAQ)

Q1 : Pour quel niveau de tension une unité principale en anneau est-elle utilisée ?

Une unité principale en anneau est généralement utilisée dans les réseaux moyenne tension allant de 6 kV à 40,5 kV.

Q2 : Une unité principale Ring est-elle adaptée à une installation en extérieur ?

Oui, de nombreuses unités principales Ring sont conçues avec des indices IP élevés pour les environnements extérieurs et difficiles.

Q3 : Combien de temps dure une unité principale en anneau ?

Avec une conception appropriée et un entretien minimal, une unité principale Ring peut fonctionner de manière fiable pendant 25 à 30 ans.

Q4 : Les unités principales Ring sont-elles respectueuses de l'environnement ?

Les unités principales en anneau à isolation solide et sans SF6 sont de plus en plus adoptées pour répondre aux réglementations environnementales.

En conclusion, une unité principale en anneau est la pierre angulaire de la distribution d’énergie moderne, offrant fiabilité, sécurité et évolutivité. Que vous souhaitiez mettre à niveau un réseau existant ou concevoir un nouveau système moyenne tension, il est crucial de sélectionner la bonne RMU. Si vous recherchez des solutions éprouvées d'unité principale en anneau soutenues par une expertise en ingénierie, Lugao propose une gamme complète adaptée aux normes mondiales. Pour une consultation technique, des solutions personnalisées ou des détails sur les prix, n'hésitez pas àContactez-nousaujourd'hui et franchissez la prochaine étape vers un réseau électrique plus intelligent et plus fiable.
