A Europeune sous-station de typeest une solution de distribution d'énergie compacte et fermée, largement utilisée dans projets urbains, industriels et d’énergies renouvelables. Conçu avec sécurité, fiabilité et espace l'efficacité à l'esprit, il intègre un appareillage haute tension, des transformateurs et une basse tension équipement de distribution en une seule unité préfabriquée. Dans ce guide détaillé, nous explorons qu'est-ce qu'une sous-station de type européen, comment elle fonctionne, ses composants structurels, ses avantages, applications et comment sélectionner la bonne solution pour votre projet.
Table des matières
- Qu'est-ce qu'une sous-station de type européen ?
- Comment fonctionne une sous-station de type européen ?
- Principaux composants et structure
- Principales caractéristiques de la sous-station de type européen
- Avantages par rapport aux sous-stations traditionnelles
- Applications et cas d'utilisation courants
- Sous-station de type européen par rapport à celle de type américain
- Comment choisir la bonne sous-station de type européen
- Considérations relatives à l'installation et à la maintenance
- Tendances futures et intégration des réseaux intelligents
- Foire aux questions (FAQ)
1. Qu'est-ce qu'une sous-station de type européen ?

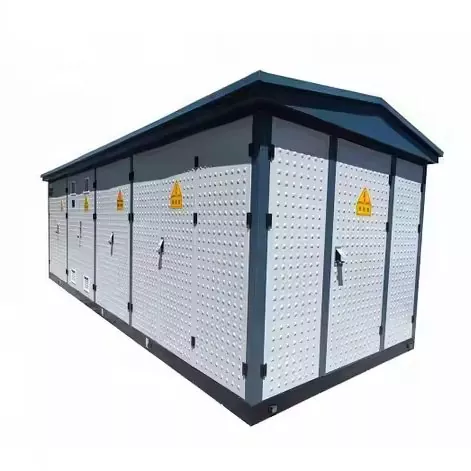

A Sous-station de type européenest une sous-station entièrement fermée et préfabriquée conçu selon les normes européennes (telles que les normes CEI). Contrairement aux portes ouvertes conventionnelles Sous-stations, ce type comporte une enceinte en métal ou en béton qui abrite tous les éléments critiques composants électriques dans des compartiments séparés.
Typiquement, une sous-station de type européen intègre :
- Unité principale en anneau haute tension (RMU)

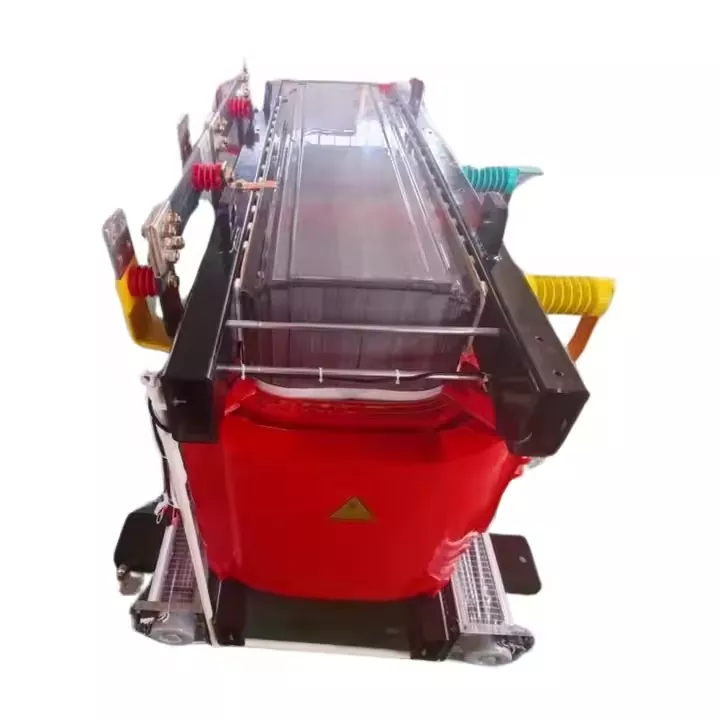

- Transformateur de distribution (immergé dans l'huile ou de type sec)
- Appareillage et panneaux de distribution basse tension
En adoptant une conception compacte et modulaire, la sous-station de type européen est idéale pour installations où l'espace, la sécurité et l'esthétique sont des facteurs critiques, comme les centres-villes, les zones résidentielles et les parcs industriels.
2. Comment fonctionne une sous-station de type européen ?
Le principe de fonctionnement d'une sous-station de type européen est basé sur une conversion de tension efficace et une distribution d'énergie sûre. L'électricité haute tension (généralement 10 kV, 11 kV, 20 kV ou 35 kV) est introduits dans la sous-station via la RMU.
La RMU contrôle, protège et isole l’alimentation entrante avant qu’elle n’atteigne le transformateur. Le transformateur abaisse ensuite la tension jusqu'à un niveau basse tension utilisable, généralement 400 V ou 690 V, qui est distribué via l'appareillage basse tension aux utilisateurs finaux.
- L'alimentation haute tension entre dans le compartiment RMU
- Les opérations de protection et de commutation assurent la sécurité
- Le transformateur convertit la haute tension en basse tension
- Le panneau basse tension distribue l'énergie aux charges
Chaque compartiment est physiquement séparé, réduisant considérablement le risque de panne propagation et l’amélioration de la sécurité opérationnelle.
3. Principaux composants et structure
Une sous-station de type européen suit une disposition compartimentée standardisée. Ci-dessous une version simplifiée aperçu de sa structure interne :
| Compartiment | Équipement principal | Fonction |
|---|---|---|
| Compartiment haute tension | Unité principale en anneau (RMU) | Commutation, protection et isolation |
| Compartiment transformateur | Transformateur à huile ou à sec | Abaisseur de tension |
| Compartiment basse tension | Appareillage BT | Distribution et contrôle de l'énergie |
Cette conception modulaire permet une personnalisation facile et garantit la conformité aux normes internationales normes de sécurité et de performance.
4. Principales caractéristiques de la sous-station de type européen
- Structure entièrement fermée et compartimentée
- Haut niveau de sécurité de fonctionnement
- Encombrement compact pour des installations peu encombrantes
- Forte résistance aux conditions environnementales
- Conformité aux normes CEI et européennes
Ces caractéristiques font de la sous-station de type européen un choix fiable pour l'alimentation électrique à long terme. projets de diffusion.
5. Avantages par rapport aux sous-stations traditionnelles
Par rapport aux sous-stations conventionnelles ouvertes ou semi-ouvertes, une sous-station de type européen offre des avantages significatifs :
- Sécurité améliorée du personnel grâce à la conception fermée
- Temps d’installation et travaux de génie civil réduits
- Besoins d'entretien réduits
- Apparence visuelle améliorée pour les zones urbaines
Ces avantages se traduisent par des coûts de cycle de vie inférieurs et une fiabilité opérationnelle accrue.
6. Applications et cas d'utilisation courants
Les sous-stations de type européen sont largement utilisées dans divers secteurs :
- Réseaux urbains de distribution d’énergie
- Installations industrielles et usines
- Projets d'énergie renouvelable tels que des parcs éoliens et solaires
- Complexes commerciaux et centres de données
- Projets d'infrastructure, notamment ferroviaires et aéroportuaires
Pour des spécifications de produit plus détaillées, vous pouvez vous référer à la sous-station de type européen enLugao.
7. Sous-station de type européen par rapport à celle de type américain
| Aspect | Sous-station de type européen | Sous-station de type américain |
|---|---|---|
| Structure | Compartimenté | Type de réservoir intégré |
| Niveau de sécurité | Très élevé | Modéré |
| Entretien | Facile et flexible | Plus complexe |
| Application | Urbain et industriel | Rural et axé sur les services publics |
8. Comment choisir la bonne sous-station de type européen
Lors de la sélection d'une sous-station de type européen, tenez compte des facteurs suivants :
- Exigences nominales de tension et de capacité
- Environnement d’installation et contraintes d’espace
- Méthode de refroidissement et type de transformateur
- Conformité aux normes locales
- Expérience fournisseur et support technique
Travailler avec un fabricant expérimenté comme Lugao garantit des solutions personnalisées et service après-vente fiable.
9. Considérations relatives à l'installation et à la maintenance
Les sous-stations de type européen sont conçues pour une installation facile et une maintenance réduite. La plupart des unités sont testés en usine et livrés prêts à être connectés sur site, réduisant considérablement temps de mise en service.
L'entretien de routine comprend généralement des inspections visuelles, un nettoyage et des contrôles électriques périodiques. tests pour garantir une fiabilité à long terme.
10. Tendances futures et intégration des réseaux intelligents
Avec le développement rapide des réseaux intelligents, les sous-stations de type européen sont de plus en plus utilisées. équipé de systèmes intelligents de surveillance et d’automatisation. Ces technologies permettent collecte de données en temps réel, contrôle à distance et maintenance prédictive.
À mesure que les systèmes énergétiques évoluent, la sous-station de type européen continuera à jouer un rôle clé dans construire des réseaux électriques résilients et efficaces.
Foire aux questions (FAQ)
Q1 : Une sous-station de type européen est-elle adaptée à une installation en extérieur ?
Oui, il est conçu pour les applications intérieures et extérieures, avec des boîtiers robustes qui protéger contre les conditions environnementales difficiles.
Q2 : Quelles normes une sous-station de type européen suit-elle ?
Il est généralement conforme aux normes CEI et aux réglementations européennes pertinentes.
Q3 : Une sous-station de type européen peut-elle être personnalisée ?
Absolument. Des fabricants comme Lugao proposent des configurations flexibles basées sur le projet exigences.
Conclusion
Comprendre ce qu'est une sous-station de type européen et comment elle fonctionne est essentiel pour réaliser des décisions éclairées dans les projets modernes de distribution d’énergie. Son design compact, sa haute sécurité son niveau et son adaptabilité en font une solution idéale pour le paysage énergétique exigeant d’aujourd’hui.
Si vous envisagez un projet de distribution d'énergie ou recherchez un type européen fiable Fournisseur de sous-stations, Lugao est prêt à vous accompagner avec des solutions professionnelles. N'hésitez pas àContactez-nousaujourd'hui pour discuter des exigences de votre projet et recevoir un expert un accompagnement adapté à vos besoins.
