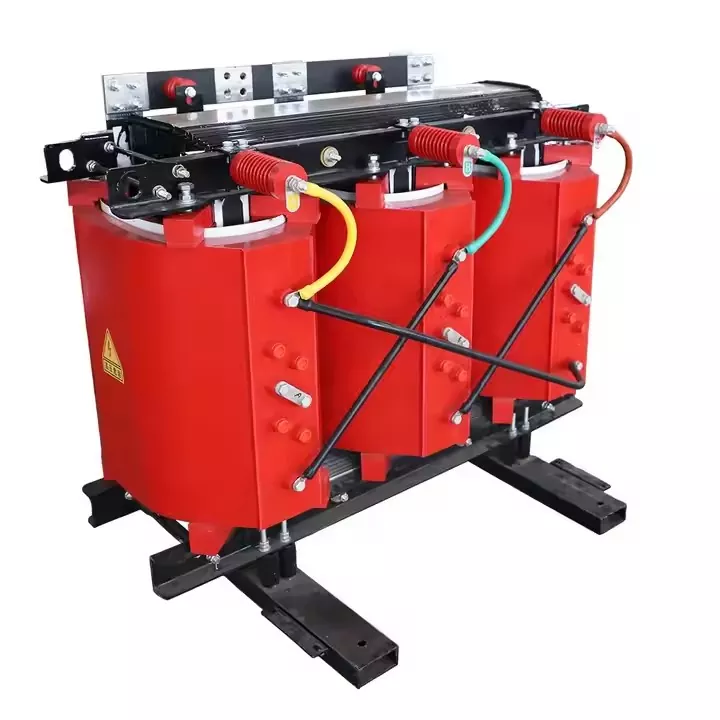

A Transformateur de type secest un transformateur de puissance qui utilise de l'air et des matériaux d'isolation solides au lieu d'huile isolante pour le refroidissement et l'isolation électrique. En termes simples, il modifie la tension d'un niveau à un autre tout en évitant les risques de fuite d'huile, de charge calorifique et environnementaux associés aux équipements remplis d'huile. Cela en fait un choix privilégié pour les espaces intérieurs et les projets sensibles à la sécurité.
Dans la distribution d’énergie moderne, un transformateur n’est plus traité comme un appareil utilitaire caché qui a seulement besoin de « fonctionner d’une manière ou d’une autre ». Cela affecte la sécurité des bâtiments, les pertes d’énergie, le niveau de bruit, la planification de la maintenance, la disposition des étages et même l’approbation du projet. Pour les acheteurs gérant des complexes commerciaux, des usines, des hôpitaux, des écoles, des installations ferroviaires ou des centres de données, un mauvais transformateur peut créer des problèmes à long terme qui coûtent cher à résoudre après l'installation.
C’est là qu’une solution de type sec devient précieuse. Puisqu'il ne nécessite pas d'huile isolante, il peut être installé plus près des centres de répartition, contribuant ainsi à réduire la longueur des câbles et les pertes de distribution. Sa structure compacte facilite également son utilisation dans les sous-sols, les locaux techniques, les immeubles de grande hauteur et autres zones où l'espace est soigneusement contrôlé.
Lugao Power Co., Ltd.fournit des solutions de transformateurs de type sec conçues pour une conversion de puissance stable, un fonctionnement sans danger pour les incendies et une fiabilité à long terme dans les applications commerciales, industrielles et d'infrastructure. Pour les acheteurs de projets, l’objectif n’est pas simplement d’acheter un transformateur. Le véritable objectif est de choisir des équipements capables de fonctionner en toute sécurité sous une charge quotidienne, de gérer les fluctuations du réseau et de réduire les risques de maintenance évitables tout au long de leur durée de vie.
De nombreux acheteurs de transformateurs commencent par une question : « De quelle capacité ai-je besoin ? La capacité est importante, mais elle ne représente qu’une partie de la décision. Dans les projets réels, les erreurs d’achat se produisent souvent parce que l’acheteur se concentre d’abord sur le prix et ensuite sur l’adéquation technique.
Le problème le plus courant est la sécurité. Dans les hôpitaux, les centres commerciaux, les tours de bureaux, les centres de données et les bâtiments publics, la panne des transformateurs n’est pas seulement un problème d’équipement. Cela peut interrompre des opérations critiques, affecter les personnes à l’intérieur du bâtiment et créer des risques d’incendie ou d’évacuation. UNTransformateur de type seccontribue à réduire ces problèmes car il élimine les fuites d’huile et réduit le risque d’incendie lié au liquide isolant inflammable.
Le deuxième problème est la maintenance. Les transformateurs immergés dans l'huile peuvent nécessiter une inspection de l'huile, des contrôles de fuite, une filtration de l'huile et une plus grande attention aux conditions d'étanchéité. Les transformateurs de type sec sont généralement plus faciles à entretenir car leur structure d'isolation et de refroidissement est plus simple. Pour les installations disposant d’un personnel de maintenance limité, cet avantage devient significatif au fil du temps.
Le troisième problème est l’environnement d’installation. Tous les projets ne disposent pas d’un grand parc de transformateurs extérieur. De nombreux projets urbains nécessitent des équipements installés à l’intérieur, sous terre ou à proximité du centre de distribution. Dans ces cas, les acheteurs doivent tenir compte de la ventilation, du niveau sonore, de la protection de l’enceinte, de l’augmentation de la température et des dégagements sécuritaires.
Le quatrième problème est le coût total. Un transformateur dont le prix d'achat est inférieur peut créer des pertes plus élevées, une pression de maintenance plus élevée ou une durée de vie plus courte. Une meilleure décision d'achat doit tenir compte de l'efficacité énergétique, de la classe d'isolation, des rapports de test, de la qualité de fabrication et du service après-vente.
A Transformateur de type secfonctionne par induction électromagnétique. L'enroulement primaire reçoit de l'énergie électrique à un niveau de tension et le noyau magnétique transfère cette énergie à l'enroulement secondaire à un autre niveau de tension. Le noyau, l’enroulement, le système d’isolation et la structure de refroidissement affectent tous les performances.
Contrairement aux transformateurs immergés dans l’huile, les transformateurs de type sec utilisent une circulation d’air et une isolation solide. De nombreux transformateurs de type sec en résine coulée utilisent de la résine époxy pour encapsuler les enroulements, améliorant ainsi la résistance à l'humidité, la résistance mécanique et la stabilité de l'isolation. La méthode de refroidissement peut être un refroidissement à air naturel ou un refroidissement à air forcé, en fonction des exigences de charge et de conception.
Le refroidissement naturel par air convient souvent aux conditions de charge standard. Le refroidissement par air forcé utilise des ventilateurs pour augmenter la dissipation thermique et peut permettre au transformateur de gérer une demande de charge temporaire plus élevée. Pour les acheteurs, cela signifie que la conception du refroidissement doit correspondre à l’environnement d’exploitation réel plutôt que d’être choisie au hasard.
La classe d'isolation est également importante. Les systèmes d'isolation de classe F et de classe H sont généralement envisagés pour les transformateurs de type sec, en fonction de l'échauffement et des exigences de l'application. Un système d’isolation correctement conçu permet un fonctionnement stable, réduit le risque de vieillissement et contribue à prolonger la durée de vie.
Les transformateurs de type sec et les transformateurs immergés dans l'huile sont largement utilisés dans la distribution d'énergie. Aucune des deux options n’est automatiquement « meilleure » dans toutes les situations. Le bon choix dépend de la capacité, du lieu d'installation, des exigences de sécurité, des conditions de maintenance et du budget du projet.
| Article de comparaison | Transformateur de type sec | Transformateur immergé dans l'huile |
|---|---|---|
| Milieu isolant | Matériaux d'isolation de l'air et des solides, souvent avec des enroulements en résine coulée | Huile de transformateur utilisée pour l'isolation et le refroidissement |
| Sécurité incendie | Plus grande sécurité incendie car il n’y a pas d’huile isolante | Nécessite plus d’attention aux risques d’incendie d’hydrocarbures et aux mesures de protection |
| Risque environnemental | Aucun risque de fuite d'huile, nettoyant pour environnements intérieurs et sensibles | Les fuites d'huile peuvent entraîner une contamination et des coûts de nettoyage |
| Entretien | Entretien généralement réduit, principalement le nettoyage, l'inspection et les contrôles de ventilation | Peut nécessiter des tests d'huile, une inspection de l'étanchéité et une surveillance des fuites |
| Installation | Convient aux pièces intérieures, aux bâtiments commerciaux, aux installations publiques et aux centres de distribution | Souvent utilisé à l’extérieur ou dans des applications utilitaires de plus grande capacité |
| Bruit et chaleur | Nécessite une ventilation adéquate et une prise en compte du bruit dans les zones intérieures | Le refroidissement de l'huile peut être efficace, mais les exigences d'installation diffèrent |
| Utilisation typique | Hôpitaux, écoles, centres de données, usines, immeubles de grande hauteur, centres commerciaux | Sous-stations extérieures, grands systèmes industriels, distribution de services publics |
Si votre projet est situé dans un bâtiment où la sécurité incendie, un fonctionnement propre et une installation compacte sont des priorités, unTransformateur de type secest souvent le choix le plus pratique. Si le projet nécessite une très grande capacité extérieure et dispose de suffisamment d’espace pour le confinement et la maintenance de l’huile, un transformateur immergé dans l’huile peut également être envisagé.
Les transformateurs de type sec sont largement utilisés car ils répondent aux besoins des systèmes électriques urbains et industriels modernes. Leur conception sans huile les rend adaptés aux endroits où la sécurité, la fiabilité et la propreté environnementale sont importantes.
Dans les bâtiments commerciaux, un transformateur de type sec peut être installé à proximité du centre de distribution, réduisant ainsi la distance des câbles basse tension et favorisant une distribution efficace. Dans les hôpitaux, le transformateur doit prendre en charge une alimentation stable pour l’éclairage, les équipements médicaux, les systèmes de ventilation et les circuits d’urgence. Dans les centres de données, la continuité électrique et la sécurité sont essentielles car même de courtes interruptions peuvent entraîner des pertes opérationnelles importantes.
Dans les usines, unTransformateur de type secpeut desservir les lignes de production, les moteurs, les systèmes de contrôle et les panneaux de distribution d'atelier. Pour les écoles, les musées, les hôtels, les aéroports et les gares ferroviaires, les principaux avantages sont une maintenance réduite, un risque d'incendie réduit et une intégration plus facile dans les systèmes du bâtiment.
Le choix du bon transformateur commence par le calcul de la charge. La capacité nominale doit correspondre à la demande de puissance réelle tout en laissant une marge raisonnable pour une expansion future. Un surdimensionnement peut augmenter les coûts et réduire l’efficacité en fonctionnement à faible charge. Un sous-dimensionnement peut provoquer une surchauffe, une instabilité de tension et une durée de vie réduite.
Le niveau de tension est une autre exigence fondamentale. Les acheteurs doivent confirmer la tension primaire, la tension secondaire, la fréquence, le numéro de phase, le groupe vectoriel, la plage de prise et la méthode de mise à la terre du système. Ces détails doivent être confirmés avant la production, car la conception du transformateur doit correspondre au système électrique.
L'environnement d'installation doit également guider la sélection. Une salle électrique intérieure propre peut nécessiter une enceinte différente de celle d’un atelier poussiéreux ou d’un sous-sol humide. La ventilation doit être soigneusement planifiée car les transformateurs de type sec libèrent de la chaleur directement dans l'air ambiant. Si le débit d’air est faible, l’augmentation de la température peut devenir un problème même lorsque le transformateur lui-même est bien conçu.
Le niveau de bruit ne doit pas être ignoré. Dans les bâtiments commerciaux, les hôpitaux, les écoles et les installations résidentielles, le bourdonnement des transformateurs peut devenir une plainte si l'équipement est installé à proximité de zones occupées. Les acheteurs doivent discuter des exigences en matière de niveau sonore avec le fabricant avant de commander.
| Facteur de sélection | Que confirmer | Pourquoi c'est important |
|---|---|---|
| Capacité nominale | Valeur nominale kVA, charge actuelle, expansion future | Empêche la surcharge et évite les surdimensionnements inutiles |
| Niveau de tension | Tension primaire, tension secondaire, plage de prises | Assure la compatibilité avec le système électrique |
| Classe d'isolation | Classe F, classe H ou exigence spécifique au projet | Permet un fonctionnement sûr sous contrainte thermique |
| Méthode de refroidissement | Refroidissement par air naturel ou refroidissement par air forcé | Affecte le contrôle de la température et la capacité de surcharge |
| Enceinte | Armoire intérieure, ventilée, anti-poussière ou IP | Protège les équipements dans différents environnements |
| Niveau de bruit | Limite sonore du projet et distance d'installation | Améliore le confort dans les bâtiments occupés |
| Essai | Essais de routine, essais de type, données d'échauffement | Vérifie la qualité avant la livraison |
Un transformateur peut paraître simple de l’extérieur, mais sa qualité interne détermine ses performances à long terme. Le matériau du noyau, le processus de bobinage, le traitement d'isolation, la qualité du moulage, la précision de l'assemblage et le contrôle des tests influencent tous l'efficacité et la fiabilité.
L'acier au silicium de haute qualité aide à réduire la perte de noyau. Une conception appropriée du bobinage améliore la résistance mécanique et la résistance aux courts-circuits. Un moulage en résine fiable aide à protéger le bobinage de l'humidité, de la poussière et des contraintes environnementales. Une structure de serrage stable réduit les vibrations et le bruit. Ces détails peuvent ne pas être visibles après l'installation, mais ils deviennent évidents au fil des années de fonctionnement.
Les acheteurs doivent également examiner les éléments de test. Les tests de routine peuvent inclure la mesure du rapport de tension, la mesure de la résistance d'enroulement, le test de résistance d'isolement, le test de tenue à la fréquence industrielle, le test de perte à vide, le test de perte de charge et la vérification de l'échauffement si nécessaire. Pour des projets plus importants ou plus exigeants, des rapports d’essais supplémentaires peuvent être demandés.
Lugao Power Co., Ltd.se concentre sur la production de transformateurs de type sec pour les projets qui nécessitent un fonctionnement sûr, des performances fiables et une assistance technique pratique. Pour les acheteurs internationaux, la communication avec le fabricant est également importante. Une confirmation technique claire avant la production peut éviter les retards, les décalages et les modifications coûteuses du site.
Même le meilleurTransformateur de type secnécessite une installation appropriée. La salle des transformateurs doit disposer d’une ventilation suffisante, d’un dégagement sûr, d’un environnement propre et d’un acheminement approprié des câbles. Les chemins d’entrée et de sortie d’air ne doivent pas être bloqués. Si le transformateur est installé dans une enceinte, celle-ci doit permettre la dissipation de la chaleur plutôt que d'emprisonner l'air chaud autour des enroulements.
Pendant le fonctionnement, la maintenance est généralement simple. Les équipes de l'installation doivent inspecter l'accumulation de poussière, l'étanchéité des bornes, le bruit inhabituel, l'état du ventilateur si un refroidissement par air forcé est utilisé, l'état du contrôleur de température et les signes de surchauffe. Dans les environnements poussiéreux, le nettoyage doit être programmé plus fréquemment car la poussière peut affecter les performances d'isolation et de refroidissement.
La surveillance de la charge est également utile. Si le transformateur fonctionne souvent presque à pleine capacité, l’acheteur doit vérifier si la capacité d’origine correspond toujours à la demande de l’installation. De nombreux bâtiments ajoutent des équipements au fil du temps, et le transformateur peut éventuellement supporter plus de charge que prévu initialement.
A Transformateur de type secC'est souvent le bon choix lorsqu'un projet nécessite une distribution d'énergie intérieure plus sûre, un risque environnemental réduit, une maintenance plus facile et une installation flexible. Il est particulièrement utile dans les endroits où les personnes, les équipements et la sécurité des bâtiments doivent être soigneusement protégés.
Pour les acheteurs, le meilleur transformateur n’est pas toujours le modèle le moins cher sur une feuille de devis. Le meilleur choix est celui qui correspond au système de tension, au profil de charge, à l'environnement d'installation, à l'objectif d'efficacité, aux exigences de sécurité et à la capacité de maintenance du projet. Un fournisseur professionnel doit aider à clarifier ces détails avant la production, et non après l'apparition de problèmes sur site.
Lugao Power Co., Ltd.comprend que l’achat d’un transformateur est une décision à long terme. Que votre projet nécessite un transformateur intérieur compact, une unité de distribution à faibles pertes, un transformateur sec en résine coulée ou une solution personnalisée pour les installations commerciales et industrielles, une sélection technique minutieuse peut protéger votre système électrique pendant des années.
Si vous planifiez un nouveau projet de distribution d'énergie ou remplacez un équipement de transformateur existant, Lugao Power Co., Ltd peut vous aider à examiner le niveau de tension, la capacité, le type de boîtier, la méthode de refroidissement et les exigences de l'application. Pour une solution de transformateur de type sec plus sûre, plus fiable et prête pour le projet, veuillezContactez-nousdès aujourd'hui et envoyez vos exigences techniques pour une recommandation personnalisée.
