Alors que les installations industrielles, les sous-stations de services publics, les centrales d'énergie renouvelable et les infrastructures commerciales exigent une distribution électrique plus sûre et plus efficace,Appareillage de commutation isolé par air MT HT 13,8 KVest devenue l’une des solutions les plus fiables. Ce guide explique son principe de fonctionnement, ses avantages, ses caractéristiques techniques, ses applications, ses pratiques de maintenance et ses considérations d'achat. Vous découvrirez également commentPuissance LUGAOconçoit des systèmes d'appareillage fiables qui offrent une sécurité opérationnelle à long terme, une rentabilité et des performances stables pour les réseaux électriques modernes.
Contenu
- Qu'est-ce qu'un appareillage de commutation isolé dans l'air 13,8 KV MT HT ?
- Principales caractéristiques et spécifications techniques
- Avantages majeurs
- Applications typiques
- Appareillage isolé par air ou isolé par gaz
- Comment choisir le bon appareillage de commutation
- Meilleures pratiques de maintenance
- Foire aux questions
- Conclusion

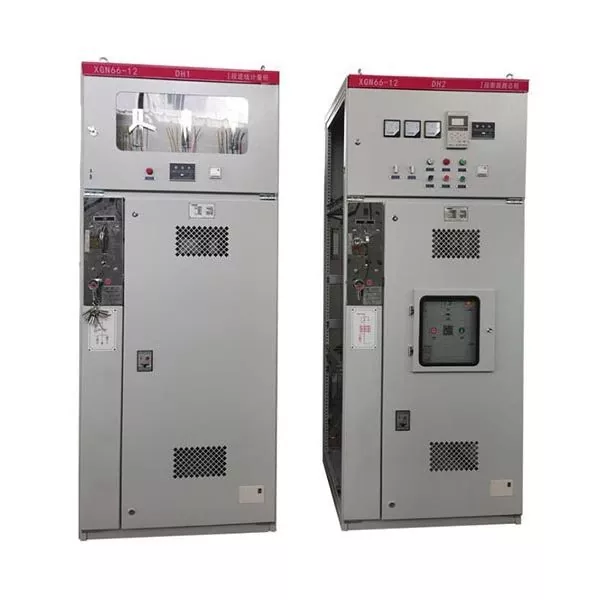

Qu'est-ce qu'un appareillage de commutation isolé dans l'air 13,8 KV MT HT ?
Puissance LUGAOfabrique des produits performantsAppareillage de commutation isolé par air MT HT 13,8 KVsolutions conçues pour une distribution électrique moyenne tension sûre, fiable et efficace. Conçus autour d'une tension nominale de 13,8 kV, ces ensembles d'appareillage de commutation utilisent l'air ambiant comme moyen d'isolation principal, ce qui les rend respectueux de l'environnement tout en offrant une excellente fiabilité opérationnelle pour les systèmes électriques industriels, commerciaux et utilitaires.
L'appareillage de commutation isolé dans l'air (AIS) se compose de plusieurs composants électriques intégrés assemblés dans des compartiments métalliques fermés. Ces composants fonctionnent ensemble pour distribuer l’électricité, isoler les défauts, protéger les équipements et assurer la sécurité des opérateurs.
Contrairement aux appareillages à isolation gazeuse qui dépendent du gaz SF₆, l’AIS utilise une isolation naturelle par l’air. Cela réduit les problèmes environnementaux, diminue les coûts du cycle de vie et simplifie la maintenance de routine tout en offrant d'excellentes performances diélectriques pour de nombreuses installations intérieures et extérieures.
Une distribution fiable moyenne tension dépend non seulement des performances électriques, mais également de la sécurité, de la maintenabilité et de la longue durée de vie des équipements, autant d'atouts des appareillages de commutation modernes isolés dans l'air.
Principales caractéristiques et spécifications techniques
ModerneAppareillage de commutation isolé par air MT HT 13,8 KVcombine des technologies de protection avancées avec une construction modulaire, permettant une installation flexible et une extension future du système.
| Spécification | Valeur typique |
|---|---|
| Tension nominale | 13,8 kilovolts |
| Fréquence | 50 Hz / 60 Hz |
| Courant nominal | 630A-3150A |
| Courant de coupure de court-circuit | Jusqu'à 40 kA |
| Milieu isolant | Air ambiant |
| Type de disjoncteur | Disjoncteur à vide |
| Degré de protection | IP4X ou supérieur |
| Installation | Intérieur / Extérieur (selon configuration) |
Principaux composants
- Disjoncteur à vide
- Transformateur de courant (CT)
- Transformateur de tension (VT)
- Système de jeu de barres
- Relais de protection
- Sectionneur de terre
- Compartiment à câbles
- Système de verrouillage mécanique et électrique
- Dispositifs de surveillance intelligents
Avantages majeurs
1. Excellente sécurité opérationnelle
La sécurité des opérateurs est toujours la priorité absolue. L'AIS moderne intègre des systèmes de verrouillage complets qui empêchent les séquences de fonctionnement incorrectes, tandis que les structures d'armoire résistantes aux arcs aident à minimiser les risques en cas de panne.
2. Conception respectueuse de l'environnement
Puisque l’air sert d’agent isolant, il n’y a aucune dépendance aux gaz à effet de serre tels que le SF₆. Cela fait des appareillages isolés dans l’air une solution respectueuse de l’environnement qui s’aligne sur des exigences de plus en plus strictes en matière de durabilité.
3. Coût du cycle de vie réduit
Comparés à de nombreuses technologies alternatives, les systèmes isolés par air offrent généralement des coûts d'installation inférieurs, une maintenance plus facile et des dépenses d'exploitation réduites tout au long de leur durée de vie.
4. Haute fiabilité
Les disjoncteurs à vide offrent une excellente endurance électrique avec des besoins de maintenance minimes. Associés à des relais de protection numériques avancés, ils améliorent considérablement la fiabilité du système et réduisent les temps d'arrêt imprévus.
5. Expansion flexible
Les conceptions d'armoires modulaires permettent de futurs ajouts de lignes d'alimentation sans remplacer la gamme complète d'appareillages de commutation, ce qui rend l'AIS idéal pour les installations industrielles en pleine croissance et les sous-stations en expansion.
Applications typiques
En raison de sa polyvalence,Appareillage de commutation isolé par air MT HT 13,8 KVest largement déployé dans de nombreux secteurs.
- Sous-stations de services publics
- Centrales de production d'électricité
- Projets d'énergie solaire
- Parcs éoliens
- Installations de fabrication industrielle
- Usines de traitement du pétrole et du gaz
- Opérations minières
- Bâtiments commerciaux
- Hôpitaux
- Aéroports
- Centres de données
- Systèmes de transport ferroviaire
Chaque application bénéficie d'une protection fiable des circuits, d'une distribution d'énergie efficace et d'une sécurité améliorée du personnel tout en maintenant une excellente continuité opérationnelle.
Appareillage isolé par air ou isolé par gaz
Le choix de la bonne technologie d'isolation dépend des conditions d'installation, de l'espace disponible, de la stratégie de maintenance, des considérations environnementales et du budget du projet.
| Fonctionnalité | Appareillage isolé par air | Appareillage isolé au gaz |
|---|---|---|
| Isolation | Air ambiant | Gaz SF₆ |
| Impact environnemental | Très faible | Plus élevé en raison de la consommation de gaz à effet de serre |
| Entretien | Simple | Plus spécialisé |
| Investissement initial | Généralement inférieur | Plus haut |
| Espace requis | Plus grand | Plus compact |
| Accessibilité des inspections | Facile | Plus complexe |
Comment choisir le bon appareillage de commutation isolé dans l'air MT HT 13,8 KV
Sélection du appropriéAppareillage de commutation isolé par air MT HT 13,8 KVimplique plus que simplement faire correspondre la tension nominale. Une solution bien conçue doit prendre en charge la fiabilité opérationnelle à long terme, l’expansion future et la conformité aux normes électriques applicables.
Facteurs de sélection importants
- Confirmez les exigences nominales en matière de tension, de fréquence et de courant continu.
- Déterminez le courant de court-circuit présumé maximal.
- Évaluez l’environnement d’installation, y compris les conditions intérieures ou extérieures.
- Choisissez une configuration de relais de protection appropriée.
- Tenez compte des besoins futurs en matière d’expansion des lignes d’alimentation.
- Vérifier la conformité avec la CEI ou d'autres normes applicables.
- Sélectionnez un fabricant possédant une expérience éprouvée en ingénierie et en contrôle qualité.
- Vérifiez le support technique après-vente et la disponibilité des pièces de rechange.
Puissance LUGAOpropose des configurations d'appareillage de commutation personnalisées pour s'adapter aux sous-stations de services publics, aux installations industrielles, aux projets d'énergie renouvelable et aux systèmes de distribution d'énergie commerciaux. Les équipes d'ingénierie peuvent adapter les schémas de protection, la disposition des jeux de barres, les options de mesure, les protocoles de communication et les configurations de boîtiers en fonction des exigences du projet.
Meilleures pratiques de maintenance
La maintenance de routine est essentielle pour garantir une durée de vie maximale de l'équipement et maintenir la sécurité opérationnelle. Bien que les appareillages isolés dans l’air nécessitent généralement moins d’entretien que de nombreuses technologies alternatives, les inspections programmées restent fortement recommandées.
Liste de contrôle d'entretien recommandée
- Inspectez la propreté de l’armoire et enlevez la poussière accumulée.
- Vérifiez que tous les verrouillages mécaniques fonctionnent correctement.
- Vérifier l'état des disjoncteurs à vide.
- Resserrez les connexions électriques si nécessaire.
- Testez les relais de protection selon les calendriers de maintenance.
- Inspectez les composants isolants pour détecter tout signe de vieillissement.
- Vérifier la continuité de la terre.
- Effectuez une imagerie thermique pour identifier les points chauds anormaux.
- Enregistrez les données d’inspection pour la planification de la maintenance prédictive.
| Article d'entretien | Intervalle suggéré | But |
|---|---|---|
| Inspection visuelle | Mensuel | Identifiez la poussière, l’humidité ou les dommages physiques |
| Test de fonctionnement mécanique | Tous les 6 mois | Garantir des performances de commutation fiables |
| Test de protection des relais | Annuellement | Vérifier la précision de la protection |
| Inspection thermique infrarouge | Annuellement | Détecter les connexions desserrées ou en surchauffe |
| Maintenance préventive complète | Tous les 3 à 5 ans | Prolonger la durée de vie et améliorer la fiabilité |
Pourquoi davantage de projets énergétiques choisissent Puissance LUGAO
Pour les projets de distribution moyenne tension, la qualité des équipements affecte directement la fiabilité du système, la sécurité opérationnelle et les coûts de maintenance à long terme.Puissance LUGAOse concentre sur la fourniture d'équipements électriques fiables conçus pour répondre aux exigences exigeantes des services publics, des installations industrielles, des centrales d'énergie renouvelable et des projets d'infrastructure dans le monde entier.
- Capacités professionnelles d’ingénierie et de conception
- Gestion stricte de la qualité de fabrication
- Technologie de commutation sous vide fiable
- Solutions personnalisées pour différentes industries
- Conformité aux normes internationales
- Tests complets en usine avant expédition
- Consultation technique et support après-vente réactifs
- Vaste expérience en exportation au service des marchés mondiaux
En combinant des processus de fabrication avancés avec une inspection de qualité rigoureuse, LUGAO Power aide ses clients à améliorer la sécurité des systèmes électriques, à minimiser les temps d'arrêt et à réduire les coûts d'exploitation du cycle de vie.
Foire aux questions
1. Quel est le principal avantage de l'appareillage de commutation isolé dans l'air MT HT 13,8 KV ?
Son plus grand avantage réside dans la combinaison d’une fiabilité opérationnelle élevée, d’une excellente sécurité, d’une isolation de l’air respectueuse de l’environnement et de coûts de maintenance relativement faibles.
2. L'appareillage de commutation isolé dans l'air est-il adapté aux projets d'énergie renouvelable ?
Oui. Il est largement utilisé dans les parcs solaires, les centrales éoliennes, les systèmes de stockage d'énergie par batterie et autres installations d'énergie renouvelable en raison de ses performances fiables de distribution moyenne tension.
3. Combien de temps les appareillages de commutation isolés par air peuvent-ils généralement fonctionner ?
Avec une installation appropriée et une maintenance préventive, les systèmes d’appareillage modernes peuvent fournir un service fiable pendant plus de 25 à 30 ans.
4. L'appareillage isolé dans l'air nécessite-t-il du gaz SF₆ ?
L'appareillage de commutation isolé dans l'air utilise l'air ambiant comme moyen d'isolation, éliminant ainsi le besoin de gaz SF₆ et soutenant une infrastructure électrique plus respectueuse de l'environnement.
5. L’appareillage de commutation peut-il être personnalisé ?
Oui. Des fabricants tels quePuissance LUGAOpeut personnaliser la disposition des panneaux, les systèmes de protection, les interfaces de communication, les valeurs nominales de courant, les configurations de boîtiers et d'autres spécifications pour répondre aux différentes exigences du projet.
Conclusion
Alors que l’infrastructure électrique continue d’évoluer vers plus d’efficacité, de numérisation et de durabilité,Appareillage de commutation isolé par air MT HT 13,8 KVreste une solution fiable pour la distribution d’énergie moyenne tension. Sa méthode d'isolation respectueuse de l'environnement, sa fiabilité opérationnelle éprouvée, sa conception modulaire et ses coûts de cycle de vie réduits en font un excellent investissement pour les services publics, les installations industrielles, les installations commerciales et les projets d'énergie renouvelable. Le choix d'un fabricant de confiance garantit des performances constantes, une sécurité opérationnelle améliorée et une valeur à long terme tout au long de la durée de vie de l'équipement.
Prêt à mettre à niveau votre distribution électrique moyenne tension ?
Que vous envisagiez une nouvelle sous-station, l'agrandissement d'une installation industrielle ou la modernisation d'un réseau électrique existant,Puissance LUGAOpeut fournir un support d'ingénierie professionnel et de haute qualitéAppareillage de commutation isolé par air MT HT 13,8 KVdes solutions adaptées à votre application. Notre équipe expérimentée s'engage à fournir des produits fiables, une expertise technique et un service réactif pour aider votre projet à réussir.Contactez-nousdès aujourd'hui pour discuter de vos besoins, demander des informations techniques ou recevoir un devis personnalisé pour votre prochain projet de distribution d'énergie.
