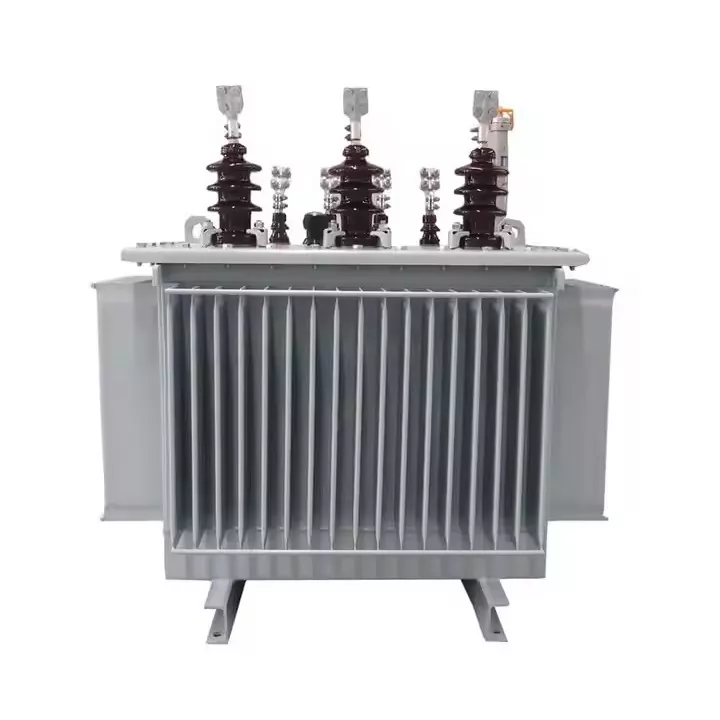

Transformateur de distribution de type rempli d'huile

LeTransformateur de distribution de type rempli d'huileest une solution largement utilisée pour une distribution d’énergie fiable dans les réseaux utilitaires, industriels et commerciaux. Fabriqué parLugao Power Co., Ltd., un professionnelFabricant et fournisseur de transformateurs en Chine, ce transformateur utilise de l'huile isolante pour assurer à la fois le refroidissement et l'isolation électrique. Avec des performances stables, une conception à faibles pertes et une structure durable, c'est un choix idéal pour les projets d'infrastructure électrique à long terme.

Paramètre

kVA	Tension (kV) w		Vecteur Groupe	Pertes		Sans charge Actuel	Poids (kg)		Dimension hors tout (mm)
	H.V.	L.V.		Sans charge perte	Charger perte		Huile poids	Total poids	L	W	H
20	6 6.3 10 10.5 11 13.2	380 400 415 433	Yyno Dyna11 Yzn11	90	530	2.3	55	230	720	440	855
30				100	600	2.1	75	305	750	500	990
50				130	870	2.0	80	405	800	480	1030
63				150	1040	1.9	95	455	830	615	1060
80				180	1250	1.9	105	510	840	580	1115
100				200	1500	1.8	120	530	890	645	1145
125				240	1800	1.7	130	670	910	600	1185
160				280	2200	1.6	140	810	910	700	1280
200				340	2600	1.5	160	890	1000	760	1240
250				400	3050	1.4	175	1020	1285	730	1290
315				480	3650	1.4	185	1170	1280	740	1385
400				570	4300	1.3	215	1410	1310	750	1432
500				680	5100	1.2	260	1645	1365	765	1510
630				810	6200	1.1	310	2070	1485	815	1615
800				980	7500	1.0	370	2445	1640	930	1590
1000				1150	10300	1.0	425	2800	1860	1120	1630
1250				1360	12000	0.9	480	3320	1860	1120	1830
1600				1640	14500	0.8	550	4175	1975	1175	1900

Qu'est-ce qu'un transformateur de distribution de type rempli d'huile ?

UnTransformateur de distribution de type rempli d'huileest un transformateur dont le noyau et les enroulements sont entièrement immergés dans de l'huile isolante. L'huile agit à la fois comme fluide de refroidissement et comme isolant électrique, garantissant un fonctionnement sûr et efficace.

Principales caractéristiques

• Haute résistance d'isolation grâce àhuile de transformateur
• Dissipation efficace de la chaleur grâce à la circulation de l'huile
• Structure de réservoir en acier robuste
• Convient aux systèmes de distribution moyenne et basse tension
• Longue durée de vie opérationnelle

Quels sont les avantages ?

• Fonctionnement fiable– L’huile assure une forte isolation et évite les défauts électriques.
• Refroidissement efficace– La chaleur générée par le transformateur est absorbée et transférée par l'huile isolante.
• Longue durée de vie– Un environnement interne stable protège les enroulements et le noyau.
• Efficacité énergétique– Le noyau en acier au silicium optimisé réduit les pertes d’énergie.
• Convient aux charges lourdes– Conçu pour un fonctionnement continu dans des systèmes électriques exigeants.

Pourquoi les transformateurs utilisent-ils du pétrole ?

Dans unTransformateur de distribution de type rempli d'huile, l’huile isolante joue plusieurs rôles importants pour garantir des performances fiables.

• Isolation électrique– Empêche les courts-circuits entre les composants internes.
• Dissipation thermique– Transfère la chaleur du noyau et des enroulements du transformateur.
• Suppression des arcs– Aide à contrôler les décharges électriques internes.
• Protection des composants– Réduit l’oxydation et le vieillissement des matériaux internes.

Quelles sont les méthodes de refroidissement courantes ?

Différentes méthodes de refroidissement sont utilisées dansTransformateur de distribution de type rempli d'huileconceptions en fonction de la capacité électrique et de l’environnement d’exploitation.

• ONAN (Huile Naturelle Air Naturelle)– Circulation naturelle de l’huile et refroidissement naturel de l’air.
• ONAF (Huile Naturelle Air Forcée)– Circulation naturelle de l’huile avec refroidissement par air assisté par ventilateur.
• OFAF (Air Forcée Pétrolière)– Circulation forcée de l’huile avec ventilateurs de refroidissement externes.
• OFWF (huile forcée à eau forcée)– Circulation forcée d’huile avec systèmes de refroidissement par eau.

Quels sont les problèmes de maintenance courants ?

La maintenance de routine contribue à garantir la fiabilité à long terme d'unTransformateur de distribution de type rempli d'huile.

• Inspection périodique de la qualité de l'huile
• Contrôle du niveau et de la température de l'huile
• Inspection des bagues et des connexions électriques
• Surveillance de la charge du transformateur et des conditions de fonctionnement
• Test de résistance d'isolement et de systèmes de protection

Pourquoi choisir Lugao ?

• Fabricant de transformateur professionnelavec des lignes de production avancées
• Contrôle de qualité strictde l'approvisionnement en matières premières aux tests finaux
• Une riche expérience d'exportationsoutenir des projets internationaux d’infrastructures électriques
• Personnalisation flexiblepour les niveaux de tension, les capacités et les normes
• Support technique fiablepour les exigences d’ingénierie et d’installation

FAQ

1. Combien de temps dure généralement un transformateur de distribution rempli d’huile ?

Avec des conditions d'entretien et de fonctionnement appropriées, la durée de vie d'un transformateur à bain d'huile peut dépasser 25 ans.

2. Un transformateur de distribution de type rempli d'huile est-il adapté à une installation extérieure ?

Oui. La pluparttransformateurs remplis d'huilesont conçus pour des applications intérieures et extérieures en fonction de la conception du boîtier et du projet.

3. Lugao peut-il personnaliser les spécifications du transformateur ?

Oui. Lugao propose des solutions personnalisées comprenant des niveaux de tension, des méthodes de refroidissement et des configurations structurelles pour répondre aux exigences spécifiques du projet.

4. Quelles normes ces transformateurs suivent-ils ?

Les transformateurs peuvent être fabriqués conformément aux normes CEI, ANSI ou autres normes électriques internationales en fonction des besoins du client.
