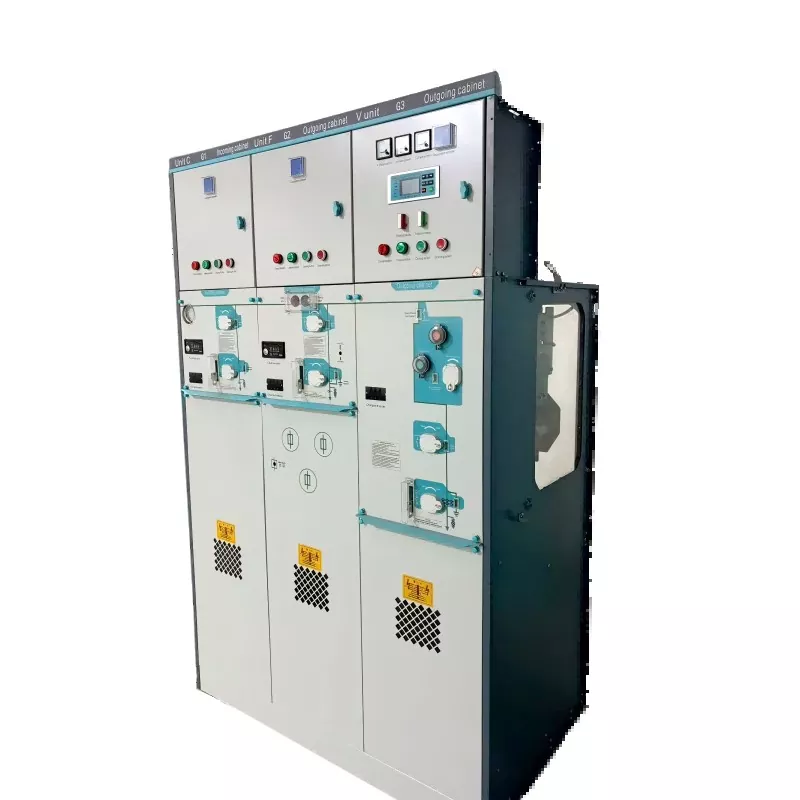

Appareillage de commutation compact d'unité principale d'anneau électrique scellé entièrement isolé de la tension moyenne SF6

Cette structure scellée isole tous les composants haute tension de l'environnement extérieur, protégeant ainsi l'équipement de la poussière, de l'humidité, de la condensation et des substances corrosives. Conçu et fabriqué parLugao, l'appareillage de commutation offre des solutions sûres, fiables et peu encombrantes pour les systèmes de distribution d'énergie modernes.

Principaux paramètres techniques

Principales caractéristiques et avantages

Structure entièrement isolée et scellée

• LeAppareillage de commutation compact d'unité principale d'anneau électrique scellé entièrement isolé de la tension moyenne SF6utilise un réservoir en acier inoxydable soudé au laser et rempli de gaz SF6.
• Tous les composants sous tension sont scellés à l’intérieur du boîtier pour éviter toute exposition aux conditions environnementales externes.
• Offre d'excellentes performances d'isolation et un indice de protection élevé.

Conception compacte et peu encombrante

• La structure modulaire compacte réduit considérablement l'espace d'installation.
• Idéal pour les sous-stations compactes, les systèmes de distribution souterrains et les installations à espace limité.
• La configuration flexible du module prend en charge diverses applications de distribution.

Fonctionnement sans entretien

• La conception entièrement scellée élimine la maintenance de routine des composants haute tension.
• Aucun réapprovisionnement en gaz SF6 n'est requis pendant la durée de vie prévue.
• Garantit un fonctionnement fiable à long terme, même dans des environnements difficiles.

Haute sécurité et fiabilité

• Equipé de systèmes de verrouillage mécanique pour éviter les erreurs de fonctionnement.
• La protection interne contre l'arc et le canal de décompression améliorent la sécurité de fonctionnement.
• La structure métallique garantit des performances stables dans les installations exigeantes.

Applications

LeAppareillage de commutation compact d'unité principale d'anneau électrique scellé entièrement isolé de la tension moyenne SF6est largement utilisé dans les réseaux de distribution d'énergie modernes où la fiabilité et la conception compacte sont essentielles.

• Réseaux de distribution d'électricité urbains et ruraux
• Sous-stations compactes et souterraines
• Installations industrielles et installations de fabrication
• Bâtiments commerciaux et communautés résidentielles
• Systèmes électriques ferroviaires et de transport
• Projets miniers et d’infrastructures
• Installations côtières et environnementales difficiles

Caractéristiques du produit

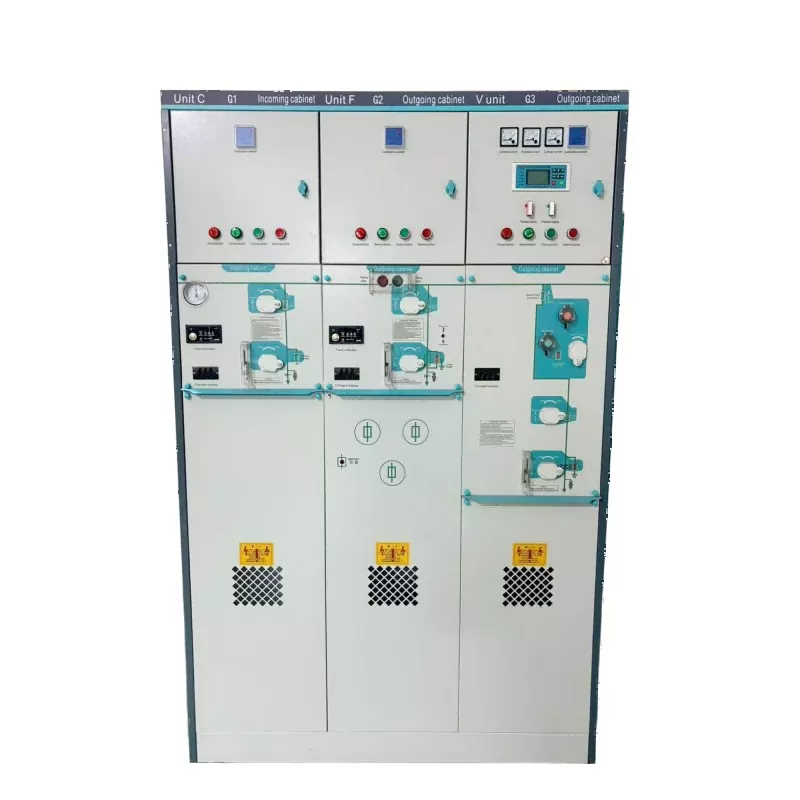

Unités fonctionnelles modulaires

• Module C :Unité de commutation de charge utilisée pour la commutation des câbles et des transformateurs.
• Module F :Interrupteur de charge avec combinaison de fusibles pour la protection du transformateur.
• Module V :Unité disjoncteur à vide adaptée aux opérations de commutation fréquentes.
• Module D :Connexion directe par câble pour départs non commutés.
• Module M :Unité de comptage avec transformateurs de tension et de courant.

Capacité d'extension flexible

• Moyenne tension SF6 Anneau électrique scellé entièrement isolé Unité principale L'appareillage de commutation compact prend en charge l'extension modulaire via des connecteurs de bus isolés au gaz.
• Permet l’ajout facile de nouveaux modules fonctionnels en fonction des exigences du projet.

Conception structurelle fiable

• Réservoir d'essence en acier inoxydable soudé au laser pour une grande durabilité.
• Fenêtre d'observation pour une surveillance claire de la position du commutateur.
• Conçu pour un fonctionnement à long terme dans des environnements exigeants.

FAQ

1. Quels niveaux de tension cette unité principale en anneau prend-elle en charge ?

LeAppareillage de commutation compact d'unité principale d'anneau électrique scellé entièrement isolé de la tension moyenne SF6est conçu pour les systèmes moyenne tension, notamment les réseaux de distribution d'énergie 12 kV, 24 kV et 36 kV.

2. Quelles options de configuration sont disponibles ?

Cet appareillage prend en charge des configurations modulaires telles que des unités de commutation de charge (C), des unités de protection par fusible (F), des modules disjoncteur à vide (V), des modules de connexion directe par câble (D) et des modules de mesure (M).

3. L'unité principale en anneau peut-elle être étendue après l'installation ?

Oui. Des modules supplémentaires peuvent être connectés via des connecteurs de jeu de barres à isolation gazeuse, permettant une extension flexible du système lorsque le réseau de distribution se développe.

4. Quelles protections de sécurité sont incluses ?

Le système comprend des verrouillages mécaniques, des interrupteurs de mise à la terre, une protection contre les arcs internes et des canaux de décompression pour garantir un fonctionnement sûr.

5. Quelle est la durée de vie typique ?

Avec sa cuve étanche en acier inoxydable et son isolation au gaz SF6, l'équipement est conçu pour un fonctionnement à long terme avec une durée de vie allant jusqu'à 30 ans dans des conditions normales de fonctionnement.
