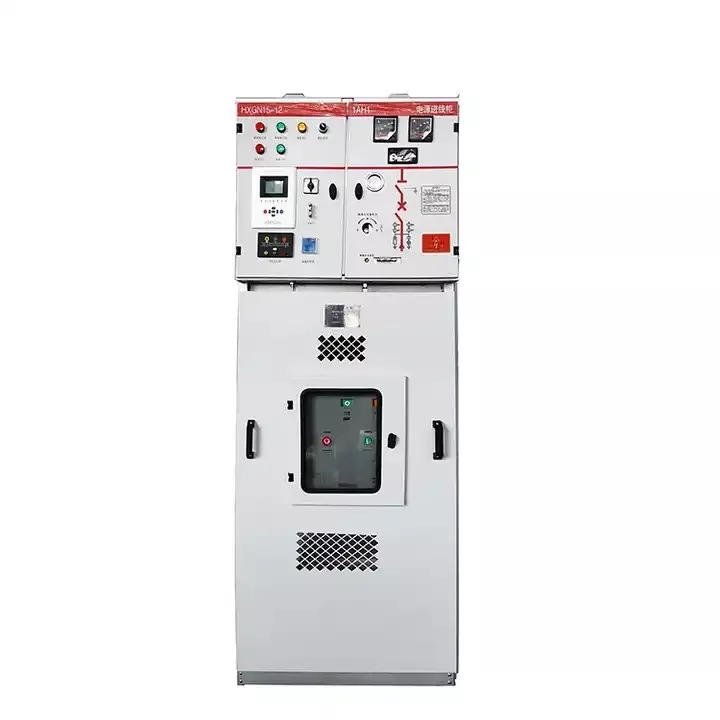

Appareillage de commutation d'unité principale à anneau haute tension 12KV Sf6

En tant que fabricant et fournisseur en Chine, nous proposons un appareillage de commutation d'unité principale à anneau haute tension 12KV Sf6 personnalisé de haute qualité mais à un prix bon marché pour les grossistes. LeRMU haute tensiondispose d'une armoire métallique avec un indice de protection extrêmement élevé, empêchant efficacement l'humidité extérieure de pénétrer dans l'armoire et prolongeant ainsi la durée de vie des composants. La structure globale est fixe, ce qui la rend pratique à utiliser pour les opérateurs tout en minimisant le besoin d'entretien fréquent. L'armoire est composée de plusieurs sections, dont le compartiment jeu de barres et le compartiment étanche pour le jeu de barres principal, le compartiment instruments pour l'installation des relais, et enfin le compartiment câbles chargé de connecter les câbles entrants et sortants. Le compartiment scellé est équipé d'interrupteurs pour les opérations telles que la connexion et l'isolation, ce qui le rend convivial pour les opérateurs.

L'appareillage de commutation de l'unité principale à anneau haute tension 12KV Sf6 utilise de l'hexafluorure de soufre pour l'isolation, présentant une structure relativement simple et une rentabilité élevée. Les composants à l'intérieur de l'armoire peuvent être sélectionnés en fonction des exigences réelles, et les armoires peuvent être combinées pour former un système de réseau en anneau multi-circuits. Le volume global est relativement compact, ce qui le rend adapté aux parcs industriels, aux complexes commerciaux et à d'autres zones.

Paramètre

Environnement opérationnel

1. La plage de température de fonctionnement normale est de -40°C à +55°C. Si la température dépasse cette plage, la personnalisation doit être discutée avec LUGAO.

2. L'humidité relative normale doit être inférieure à 95 %.

3. L'altitude de fonctionnement standard est inférieure à 4 000 mètres.

4. Lors de l'installation, l'armoire ne doit pas être inclinée ; il doit être placé verticalement et la base nivelée.

5. L'appareillage de commutation ne doit pas être immergé dans l'eau pendant de longues périodes.

6. Tenir à l'écart des zones présentant des risques de corrosion chimique par les gaz ou d'explosion.

Caractéristiques

Le boîtier de l'unité, les portes d'accès et la chambre supérieure sont soumis à un revêtement par pulvérisation de précision, garantissant une finition protectrice durable et uniforme qui protège contre la corrosion environnementale et l'usure mécanique. Toutes les armoires intègrent un jeu de barres de mise à la terre primaire conçu pour permettre une mise à la terre sécurisée à proximité du cadre structurel de l'armoire. Les composants métalliques, notamment les interrupteurs de mise à la terre et les mécanismes de verrouillage, sont méticuleusement liés à la barre omnibus de mise à la terre, tandis que des connexions tressées en cuivre sont utilisées au niveau des joints vissés pour assurer la continuité électrique et la dissipation du courant de défaut.

Pour atténuer les risques de surpression interne et liés aux arcs, un panneau de décompression est stratégiquement intégré dans la structure arrière de l'armoire, conçu pour réguler en toute sécurité l'évacuation des gaz dans de rares scénarios de panne. Le compartiment supérieur du jeu de barres est fixé avec des vis inviolables, permettant un accès externe facile aux connexions du jeu de barres pendant l'installation ou la maintenance. La chambre supérieure des dispositifs auxiliaires offre des options de configuration polyvalentes, pouvant accueillir des borniers, des modules de commande et d'autres composants. En élevant ce sous-compartiment, la conception optimise l'espace pour les systèmes de protection par relais, améliorant ainsi l'efficacité opérationnelle.

Notamment, l'interrupteur-sectionneur et l'interrupteur de mise à la terre sont dotés d'un mécanisme de verrouillage modulaire, tandis que l'interrupteur de mise à la terre et la porte d'accès utilisent un système de verrouillage positif. Grâce à une séquence opérationnelle définie (fermeture de la porte, engagement de l'interrupteur de mise à la terre et activation de l'interrupteur-sectionneur), la fonctionnalité de verrouillage automatique est obtenue. Cette logique séquentielle minimise les erreurs opérationnelles, empêche tout accès non autorisé pendant le fonctionnement en direct et renforce les protocoles de sécurité globaux du système, garantissant le respect des normes rigoureuses de sécurité industrielle.
