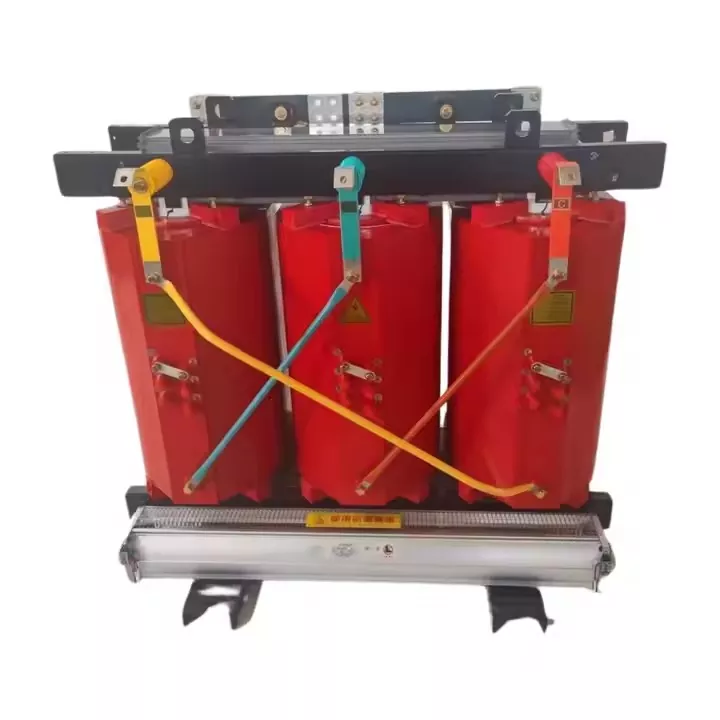

Transformateurs secsfonctionnent à des températures beaucoup plus élevées que celles remplies d’huile. Leurs limites proviennent de la classe d’isolation et de la conception globale. Ils n’utilisent aucun liquide pour le refroidissement comme le font les autres types. Au lieu de cela, ceux-ci dépendent de la circulation de l’air et de matériaux solides pour gérer la chaleur.
Les gens classent les transformateurs de type sec en fonction des classes d'isolation. Chaque classe définit l'augmentation de température la plus élevée autorisée. La classe B autorise jusqu'à 130 degrés Celsius au total. Cela signifie une élévation de 80 degrés par rapport à l’air ambiant. La classe F va jusqu'à 155 degrés Celsius. Il permet une élévation de 100 degrés au-dessus de la température ambiante. La classe H atteint 180 degrés Celsius. Celui-ci permet une élévation de 125 degrés par rapport à la température ambiante.
Ces valeurs signifient l'augmentation maximale au-dessus d'une configuration ambiante habituelle de 40 degrés. Prenons par exemple une unité de classe F. Il peut supporter 155 degrés au total. Cela se résume à une élévation de 100 degrés plus les 40 degrés extérieurs.
Au quotidien, les transformateurs de type sec maintiennent certaines températures stables. La moyenne dans les enroulements s'élève de 80 à 115 degrés au-dessus de la température ambiante. Les points chauds finissent par être 10 à 15 degrés plus chauds que cette moyenne. Les surfaces restent entre 70 et 90 degrés pour des raisons de sécurité. La conception couvre une température ambiante de moins 20 à plus 40 degrés.
Les transformateurs secs les plus récents sont dotés de moyens de surveiller de près les températures. Ils incluent des capteurs tels que les RTD PT100 directement dans les enroulements pour des lectures précises. Les systèmes thermiques démarrent automatiquement les ventilateurs lorsque les températures atteignent les points de consigne. Les alarmes avertissent tôt à 130 degrés pour les modèles de classe F. Les voyages arrêtent les choses à 155 degrés pour ces mêmes unités.
Diverses choses peuvent modifier la température réelle de ces transformateurs. Les niveaux de charge font augmenter les températures à mesure que vous poussez plus de puissance. Un air extérieur plus chaud réduit le fonctionnement du refroidissement. Une mauvaise ventilation peut ajouter 10 à 20 degrés supplémentaires. Courir au-dessus de 1 000 mètres nécessite un certain déclassement car l'air s'y raréfie.
La bonne gestion des températures est très importante pour ces unités. Garder 10 degrés au-dessus du niveau nominal réduit de moitié la durée de vie de l’isolation. Les surfaces doivent rester suffisamment froides pour éviter d’enflammer des objets à proximité. Vous pouvez surcharger temporairement s'il y a suffisamment de marge dans les températures.
Les concepteurs construisenttransformateurs secspour gérer ces températures plus élevées en toute sécurité. Les matériaux avancés de l'isolation assurent la fiabilité dans le temps. Ils assurent la sécurité des opérations en cas d'incendie, même à l'intérieur des bâtiments.
