Une distribution d’électricité fiable, rapide et sûre est une condition préalable à la croissance économique et au progrès social. Dans les infrastructures urbaines, les installations industrielles, les projets d'énergie renouvelable et le déploiement d'énergie de secours, les ingénieurs et les développeurs de projets exigent de plus en plus des solutions de distribution qui réduisent les délais de construction civile, diminuent le risque total du projet et maintiennent les plus hauts niveaux de sécurité opérationnelle.
La sous-station de transformation de type boîte – également connue sous le nom de sous-station compacte ou sous-station préfabriquée – répond à cette demande avec une unité assemblée en usine et pré-testée qui intègre un appareillage de commutation moyenne tension (MT), un transformateur de distribution et un équipement de distribution basse tension (BT) dans une seule enceinte résistante aux intempéries. Éliminant le besoin de bâtiments de sous-stations conventionnels, la sous-station en caisson peut être installée sur une dalle préparée, mise sous tension et mise en service en une fraction du temps requis par les approches traditionnelles.
Lugao Power Co., Ltd. est l'un des principaux spécialistes chinois des sous-stations de transformation de type boîte, proposant des produits de type européen (norme CEI) et américain (norme ANSI/IEEE). Le modèle d'usine directe de l'entreprise, sa conformité multistandard et sa forte capacité d'ingénierie personnalisée en font un partenaire OEM et grossiste fiable pour les entrepreneurs EPC, les services publics, les développeurs industriels et les propriétaires de projets d'énergie renouvelable du monde entier.
Ce livre blanc fournit une analyse technique et commerciale complète des postes de transformation de type boîte : taxonomie des produits, principes d'ingénierie, références de performances, conseils d'application, conformité aux normes et méthodologie de décision d'approvisionnement. Il est destiné à servir de document de référence pour les ingénieurs électriciens, les chefs de projet, les professionnels des achats et les décideurs techniques.
La consommation mondiale d’énergie devrait croître de 2,4 à 3,1 % par an jusqu’en 2035, sous l’effet de l’expansion industrielle, de la croissance de la population urbaine, de l’adoption des véhicules électriques et de l’intégration de sources d’énergie renouvelables distribuées. Les méthodes conventionnelles de construction de sous-stations – nécessitant des structures civiles permanentes, des délais d'obtention de permis prolongés et de grandes équipes d'installation – sont de plus en plus incompatibles avec la rapidité et la flexibilité exigées par la réalisation de projets modernes.
Parallèlement, les attentes en matière de sécurité et de fiabilité de la part des services publics et des organismes de réglementation continuent d'augmenter. Des événements tels que des pannes d'équipement dues à une protection environnementale inadéquate, des incidents d'arc électrique dus à des pièces sous tension exposées et une contamination par l'huile provenant d'équipements existants entraînent tous une évolution vers des architectures de distribution plus intégrées, testées en usine et fermées.
Le marché mondial des sous-stations compactes/de type boîte était évalué à environ 13,5 milliards de dollars en 2023 et devrait croître à un TCAC de 7,2 à 8,5 % jusqu’en 2030. Les principaux vecteurs de croissance comprennent :
| Région | Valeur 2023 | Prévisions 2030 | TCAC | Pilote clé |
|---|---|---|---|---|
| Asie-Pacifique | 5,4 milliards de dollars | 9,8 milliards de dollars | 8,9% | Industrialisation, ER |
| Europe | 3,1 milliards de dollars | 5,1 milliards de dollars | 7,4% | Modernisation du réseau |
| Amérique du Nord | 2,6 milliards de dollars | 4,2 milliards de dollars | 7,1% | Remplacement des infrastructures vieillissantes |
| MEA et Amérique Latine | 2,4 milliards de dollars | 4,5 milliards de dollars | 9,4% | Programmes d'électrification |
Tableau 1 – Marché mondial des sous-stations de type boîte par région, 2023-2030
A Sous-station de transformation de type boîte(également appelée sous-station compacte, sous-station préfabriquée ou sous-station globale) est une unité de distribution d'énergie entièrement assemblée en usine et pré-testée qui intègre trois composants fonctionnels dans une seule enceinte résistante aux intempéries :
L'assemblage en usine garantit que le câblage interne, les connexions des jeux de barres, les réglages des relais de protection et les interfaces inter-composants sont terminés, testés et vérifiés avant la livraison. Le travail sur site se réduit à la préparation des fondations civiles, à la terminaison des câbles MT/BT, à la mise à la terre et à la mise sous tension.
Les sous-stations de type boîte sont globalement classées en deux familles de conception, reflétant des traditions d'ingénierie divergentes et des préférences en matière de normes régionales :
| Dimension | Type européen | Type américain |
|---|---|---|
| Standard | CEI 62271, CEI 60076-11 | ANSI/IEEE C57, séries C37 |
| Commutation MT | Appareillage à vide CB ou SF₆ | Fusible + interrupteur-sectionneur (LBS) |
| Transformateur | Type sec (de préférence) ou immergé dans l'huile | Immergé dans l'huile (standard) |
| Régions cibles | Europe, Chine, Moyen-Orient, Asie-Pacifique, Afrique | Amérique du Nord, Amérique latine, certaines parties de l'Asie et de l'Afrique |
Tableau 2 — Type européen vs. américain : classification de niveau supérieur

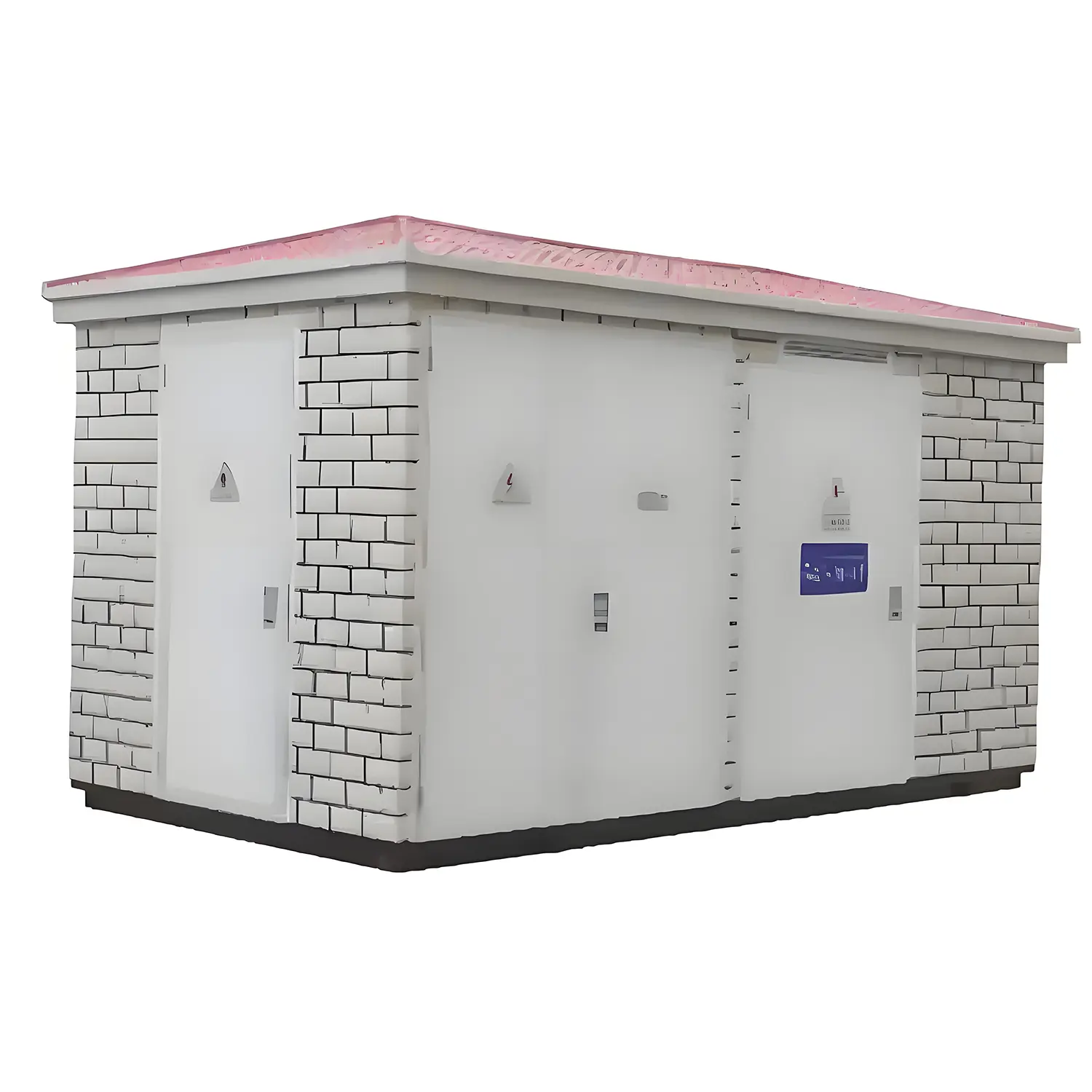

La sous-station en caisson de type européen adopte une disposition modulaire à trois compartiments dans une enceinte galvanisée à chaud ou en acier inoxydable. Les trois compartiments — appareillage MT, transformateur et distribution BT — sont physiquement séparés par des cloisons de séparation internes, assurant le confinement des défauts d'arc et permettant un accès indépendant pour la maintenance sans mettre hors tension les sections adjacentes.

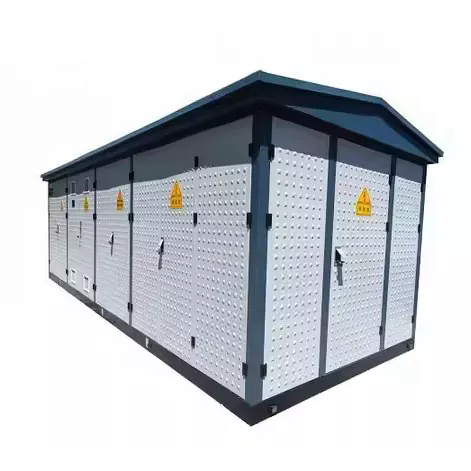

Figure 1 — Sous-station en boîte de type européen
Le compartiment MT accueille soit une unité principale en anneau (RMU), soit des panneaux MT individuels en fonction de la topologie d'alimentation (alimentation radiale ou en anneau). Deux technologies principales d'appareillage de commutation sont utilisées :
| Technologie | Description |
|---|---|
| Disjoncteur à vide (VCB) | Interrompt les courants de défaut et de charge dans une bouteille avec interrupteur à vide. Offre une endurance élevée (plus de 10 000 cycles de fonctionnement), une élimination rapide des défauts (<50 ms) et est sans SF₆ – de plus en plus préféré dans le cadre des réglementations environnementales. |
| Appareillage de commutation à isolation gazeuse SF₆ (GIS) | Utilise du gaz hexafluorure de soufre pour l’extinction et l’isolation de l’arc. Extrêmement compact et très fiable. Remarque : le SF₆ est un puissant gaz à effet de serre (GWP ~ 23 500) et son utilisation est soumise au renforcement des réglementations environnementales dans l'UE et ailleurs. |
| Unité principale en anneau (RMU) | Un appareil de commutation scellé en usine, isolé au gaz (SF₆ ou sous vide), combinant des interrupteurs-sectionneurs et des fusibles de protection dans une unité compacte sous boîtier métallique. Idéal pour les réseaux de distribution à alimentation circulaire. |
L'appareillage MT fournit toutes les fonctions de protection requises : surintensité (ANSI 51), défaut de terre (ANSI 51N/67N) et protection différentielle lorsque cela est spécifié. La conformité à la norme CEI 62271-200 garantit la classification des défauts d'arc (IAC — Internal Arc Classified) pour la protection du personnel.
La baie de transformateur d'une sous-station de type européen accueille le plus souvent un transformateur de type sec en résine coulée (série SCB), bien que des unités immergées dans l'huile soient également utilisées. La préférence pour le type sec dans les sous-stations de type européen s'aligne sur les avantages en matière de sécurité incendie essentiels pour les installations urbaines, commerciales et intérieures à proximité. Principales caractéristiques :
Le compartiment BT abrite le tableau de distribution BT principal avec des disjoncteurs à boîtier moulé (MCCB) ou des disjoncteurs à air de type ouvert (ACB) sur les départs, des compteurs d'énergie, des condensateurs de correction du facteur de puissance (en option) et des interfaces pour la surveillance à distance et l'intégration SCADA. Les systèmes de jeux de barres sont dimensionnés pour le courant nominal avec une résistance aux courts-circuits appropriée selon la norme CEI 61439.
| Paramètre | Gamme de spécifications |
|---|---|
| Capacité nominale | 100 kVA – 2 500 kVA (standard) ; jusqu'à 6 300 kVA spécial |
| Classe de tension MT | 6kV, 10kV, 20kV, 35kV |
| Tension de sortie BT | 0,4 kV (3P+N), personnalisé disponible |
| Dispositif de commutation MT | CB à vide / SF₆ RMU / interrupteur de coupure de charge |
| Type de transformateur | Résine coulée de type sec (de préférence) ou immergée dans l'huile |
| Évaluation des courts-circuits | 16 kA / 20 kA / 25 kA (1 s) — selon CEI 62271 |
| Classe de protection | Norme IP33D ; IP44 / IP54 avec boîtier amélioré |
| Température ambiante | –25 °C à +40 °C standard ; –40 °C version arctique disponible |
| Altitude | Jusqu'à 1 000 m standard ; versions déclassées jusqu'à 4 000 m |
| Normes applicables | CEI 62271-202, CEI 60076-11, CEI 61439-1, GB/T 17467 |
| Intégration du réseau intelligent | Interface de communication CEI 61850 disponible ; Prêt pour SCADA |
Tableau 3 — Sous-station à caissons de type européen : spécifications techniques indicatives
Le type américain (également appelé sous-station de transformation sur socle ou à alimentation en boucle) se distingue par sa disposition interne triangulaire ou linéaire, avec le compartiment de commutation MT et les sections de comptage/distribution BT accessibles respectivement par l'avant et les côtés, et le transformateur immergé dans l'huile occupant la baie centrale. L'enceinte extérieure est généralement une armoire en acier peint de gros calibre avec des portes inviolables et cadenassables, conçue pour une installation au niveau du sol sur une dalle en béton.
Figure 2 — Sous-station en boîte de type américain
Le type américain utilise une configuration de commutation MT plus simple et plus économique par rapport au type européen. La disposition standard comprend :
Cette configuration offre une combinaison convaincante de simplicité, de rentabilité et de fiabilité. L'absence d'électronique de protection complexe réduit la charge de maintenance et les besoins en compétences spécialisées, ce qui la rend bien adaptée aux applications dans les zones où l'infrastructure de main-d'œuvre technique est limitée.
Le transformateur d'une sous-station de type américain est invariablement une unité immergée dans l'huile et scellée (sans conservateur). La conception entièrement scellée empêche l’humidité de pénétrer dans l’huile, éliminant ainsi la principale cause de dégradation de l’isolation. Principales caractéristiques :
La section BT d'une sous-station de type américain est comparativement plus simple, comprenant généralement un disjoncteur principal ou un sectionneur à fusible, une prise de compteur d'énergie et des connexions pour les départs BT. Une distribution BT plus sophistiquée (départs multiples, correction du facteur de puissance, surveillance à distance) peut être intégrée mais est moins courante dans les configurations standards.
| Paramètre | Gamme de spécifications |
|---|---|
| Capacité nominale | 75 kVA – 2 500 kVA (standard) ; 3 750 kVA+ avec une conception spéciale |
| Classe de tension MT | 5 kV, 15 kV, 25 kV, 35 kV (classe ANSI) |
| Tension de sortie BT | 120/240 V (monophasé), 208Y/120 V, 480Y/277 V ou personnalisé |
| Dispositif de commutation MT | Bay-O-Net / Fusible limiteur de courant + interrupteur de charge |
| Type de transformateur | Immergé dans l'huile, hermétiquement fermé (ONAN) |
| Enceinte | Acier épais, revêtement en poudre/peinture polyuréthane ; inviolable |
| Classe de protection | Norme NEMA 3R (résistant à la pluie et au grésil) ; NEMA 4X en option |
| Conception sans issue | Oui — connecteurs coudés pour terminaison de câble MT sécurisée contre les contacts |
| Normes applicables | ANSI/IEEE C57.12.26, C57.12.28, NEMA TR1, GB/T 17467 |
| Alimentation en boucle | Standard — deux positions de câble MT entrant (capable d'alimentation en boucle) |
Tableau 4 — Sous-station en caisson de type américain : spécifications techniques indicatives
Bien que les deux types de produits répondent à l'objectif fondamental d'une distribution d'énergie compacte et préfabriquée, leurs philosophies de conception, leurs capacités de protection, leurs profils de coûts de cycle de vie et leurs environnements d'application optimaux diffèrent considérablement. Le tableau ci-dessous fournit une comparaison structurée pour soutenir les décisions de sélection technologique.
| Critère | Type européen | Type américain |
|---|---|---|
| Protection MT | Protection CB complète avec relais ; discrimination élevée des défauts | Basé sur un fusible ; sélectivité plus simple et limitée des zones de failles |
| Transformateur | Type sec préféré – sécurité incendie, faible entretien | Immergé dans l’huile – robuste, rentable, éprouvé |
| Coût en capital | Plus élevé (15 à 30 % de prime par rapport à l'américain) | Inférieur – économique pour les projets à budget limité |
| Prêt pour le réseau intelligent | Excellent — CEI 61850, SCADA, télécommande | Basique : intelligence native limitée ; évolutif |
| Sécurité incendie | Excellent (transformateur sec, classe feu F1) | Bon – conception étanche à l’huile ; précautions contre l'incendie nécessaires |
| Entretien | Très faible – le type sec ne nécessite aucun entretien d'huile | Modéré – surveillance périodique de l’état de l’huile |
| Installation | Un peu plus complexe ; mise en service spécialisée | Simple, rapide — idéal pour le déploiement distribué |
| Tolérance de surcharge | Bon (avec option de refroidissement par air forcé) | Excellent – grande masse thermique d’huile |
| Étalon primaire | CEI 62271-202/GB/T 17467 | ANSI/IEEE C57.12.26 / C57.12.28 |
Tableau 5 — Sous-station en caisson de type européen et américain : comparaison complète
Aucun des deux types n’est universellement supérieur. Le type européen offre une plus grande intelligence de protection, une sécurité incendie et une évolutivité de réseau intelligent à un coût élevé, ce qui le rend optimal pour les environnements urbains, commerciaux et réglementés. Le type américain offre une rentabilité exceptionnelle et une simplicité de déploiement pour les parcs industriels, les réseaux de banlieue et les projets sensibles au budget.
Le boîtier constitue la première ligne de défense des équipements électriques internes et représente un élément essentiel de fiabilité à long terme. Les sous-stations Lugao Power Box utilisent la hiérarchie de construction suivante en fonction du type de produit et des spécifications environnementales :
| Type de matériau | Description |
|---|---|
| Acier galvanisé à chaud (HDG) | Construction de base pour toutes les unités standard. Le revêtement en zinc offre une excellente résistance à la corrosion ; adapté aux environnements industriels et urbains généraux. Couche de zinc minimale : 85 μm selon ISO 1461. |
| Acier inoxydable 304/316L | Spécifié pour les applications côtières, marines, chimiques ou à forte humidité. La qualité 316L offre une résistance supérieure au chlorure. Norme pour les sous-stations de projets éoliens offshore. |
| Boîtier en alliage d'aluminium | Option légère pour les sites avec des restrictions de poids ou des contraintes logistiques de transport. La finition de surface anodisée offre une résistance à la corrosion sans peinture. |
| Composite GRP/PRF | Option polymère renforcé de verre pour les applications nécessitant des boîtiers non magnétiques et non conducteurs (par exemple, suites IRM, environnements électroniques sensibles). |
La protection du boîtier contre les particules solides et l'eau est définie par le code IP (IEC 60529). Les niveaux de protection standard et améliorés de Lugao sont :
| Classe IP | Niveau de protection | Application typique |
|---|---|---|
| IP33D | Protection contre la poussière / la pluie (projection à 15°) | Installation extérieure standard, climat général |
| IP44 | Résistant aux éclaboussures de toutes les directions | Zones côtières, zones tropicales à fortes précipitations |
| IP54 | Protégé contre la poussière + résistant aux éclaboussures | Environnements industriels poussiéreux, climats désertiques |
| NEMA 3R | Pluie et grésil (norme ANSI/NEMA) | De type américain pour les projets Amérique du Nord / ANSI |
Tableau 6 — Classes de protection IP/NEMA du boîtier offertes par Lugao Power
Une gestion thermique efficace à l'intérieur de l'enceinte est essentielle pour prévenir le vieillissement prématuré de l'isolation et garantir un fonctionnement dans les limites de température nominales. Les sous-stations de Lugao emploient :
Le respect des normes internationales et nationales applicables n'est pas facultatif : c'est le fondement de l'approbation des projets, des accords d'interconnexion des services publics, de la couverture d'assurance et de la protection de la responsabilité juridique à long terme. Les produits Lugao Power sont conçus, fabriqués et testés conformément à la matrice complète des normes applicables aux produits de type européen et américain.
| Standard | Corps | Portée |
|---|---|---|
| CEI 62271-202 | CEI | Sous-stations préfabriquées haute tension/basse tension — norme de conception principale pour le type européen. |
| CEI 60076-11 | CEI | Transformateurs de puissance de type sec — comportement au feu, classe climatique/environnementale, isolation. |
| CEI 62271-1 / -100 / -200 | CEI | Spécifications communes pour les appareillages de commutation CA ; Disjoncteurs CA ; Appareillage CA sous enveloppe métallique. |
| CEI 61439-1/-2 | CEI | Ensembles d'appareillage de commutation et de commande basse tension — Conception et essais de tableaux de distribution BT. |
| ANSI/IEEE C57.12.26 | IEEE | Exigences relatives aux transformateurs de distribution monophasés immergés dans l'huile, montés sur socle, de type américain. |
| ANSI/IEEE C57.12.28 | IEEE | Intégrité du boîtier d'équipement monté sur socle — Performances mécaniques et sécurité ANSI. |
| GB/T17467 | SAC | Norme nationale chinoise pour les sous-stations préfabriquées haute tension/basse tension (équivalente à la norme CEI 62271-202). |
| CE (LVD + CEM) | UE | Obligatoire pour les produits mis sur le marché UE/EEE. Démontre la conformité à la directive basse tension et à la directive CEM. |
| CCC (3C) | CNCA | Certification obligatoire en Chine – requise pour les produits électriques réglementés vendus sur le marché intérieur chinois. |
Tableau 7 — Matrice de conformité aux normes : sous-stations Power Box de Lugao
Lors de l'achat pour des projets internationaux, spécifiez toujours les normes applicables dans les documents d'appel d'offres et exigez des certificats d'essai de type vérifiables d'un laboratoire tiers accrédité (par exemple, KEMA, TÜV, SGS, CESI). Lugao Power maintient à jour les rapports d'essais de type et la documentation de certification pour toutes les gammes de produits standard et fournit des copies dans le cadre de la documentation de livraison standard.
Les postes de transformation de type boîte sont déployés dans une gamme d'applications remarquablement diversifiée. Les sections suivantes présentent les principaux segments d'application, avec des conseils spécifiques sur la sélection du type de produit, les principales exigences techniques et les capacités pertinentes de Lugao pour chacun.
Les services publics municipaux et les sociétés de distribution urbaine utilisent des sous-stations à caissons pour effectuer la transformation finale de 10 à 35 kV à 0,4 kV dans des environnements urbains où l'espace est rare et où les exigences esthétiques, sonores et de sécurité sont strictes. Les scénarios de déploiement typiques incluent des chambres souterraines, des emplacements de kiosques en surface et dans des parkings à plusieurs niveaux ou des sous-sols de bâtiments.
Les parcs industriels et les grands campus de fabrication nécessitent une infrastructure de distribution d'énergie fiable et rapidement déployable, capable de desservir diverses charges (entraînements de moteur, chauffage de processus, air comprimé, CVC) avec des facteurs de charge élevés et des exigences exigeantes en matière de qualité d'énergie.
Les projets d'énergie solaire photovoltaïque et éolienne à grande échelle nécessitent un grand nombre de sous-stations élévateurs (généralement une sortie d'onduleur de 0,69 kV vers un réseau de collecteurs de 10/35 kV). Les aspects économiques et le calendrier de ces projets sont très sensibles au coût de l'équipement et au calendrier d'installation, deux domaines dans lesquels les sous-stations en caisson offrent des avantages décisifs par rapport à la construction de sous-stations conventionnelles.
Le développement d’infrastructures majeures – aéroports, ports maritimes, systèmes métropolitains/ferroviaires, stades, centres de données et usines de traitement des eaux – nécessite une distribution d’énergie primaire fiable avec des exigences bien définies en matière de disponibilité et de maintenabilité. Les sous-stations en caisson servent de points de distribution principaux et de sous-stations secondaires au sein du réseau de distribution du site.
Les projets de construction, les opérations de reprise après sinistre, les grands événements et les déploiements militaires nécessitent tous une infrastructure de distribution d'énergie portable et rapidement déployable. Les sous-stations caissons montées sur patins ou sur remorque offrent une capacité de distribution complète avec une préparation minimale du site.
| Étape | Activité | Questions et considérations clés |
|---|---|---|
| 1 | Définir la charge et la capacité | Charge totale (kVA), facteur de demande, projection de croissance de la charge sur 15 à 20 ans ? Taille pour un chargement de 70 à 80 % à la demande maximale prévue. |
| 2 | Déterminer les niveaux de tension | Tension d'alimentation MT disponible ? Tension de distribution BT requise ? La régulation de tension (OLTC) est-elle nécessaire pour la stabilité de la charge ? |
| 3 | Évaluer le site et l'environnement | Intérieur ou extérieur ? Plage de température ambiante, altitude, humidité, niveau de pollution (sel, poussière, produit chimique) ? Des contraintes d'espace ? |
| 4 | Sélectionnez le type de produit | Priorité sécurité incendie → Européenne (type sec). Contrainte budgétaire / protection simple → américaine. Smart grid / automatisation → Européen. |
| 5 | Spécifier les normes | Identifier les normes obligatoires pour la juridiction du projet. Spécifiez les marques de certification requises (IEC, ANSI, CE, CCC, etc.) dans la demande de prix. |
| 6 | Évaluer le coût total de possession | Comparez le coût total de possession : coût d'investissement + pertes à vide capitalisées + pertes de charge capitalisées + coût de maintenance sur la durée de vie. |
Tableau 8 — Cadre de sélection de sous-station en six étapes
| Choisissez le TYPE EUROPÉEN si… | Choisissez le TYPE AMÉRICAIN si… |
|---|---|
| –L'installation se fait à l'intérieur, en milieu urbain ou à proximité de bâtiments occupés –Les codes de sécurité incendie interdisent les équipements remplis d’huile –Une intégration Smart Grid / SCADA est requise –Une sélectivité de protection élevée est spécifiée –Un entretien minimal est une priorité –Le site est soumis à une humidité élevée ou à une atmosphère corrosive –Juridiction du projet CEI (Europe, Chine, Moyen-Orient, Afrique) |
–Le budget du projet est limité –Un déploiement rapide est essentiel –L’application est industrielle, suburbaine ou rurale en extérieur –La tolérance aux surcharges est importante –Opération simple par des techniciens généralistes –La topologie du réseau MT à alimentation en boucle est utilisée –Juridiction du projet ANSI/IEEE (Amériques, certaines parties de l’Asie) |
Tableau 9 — Guide de sélection rapide : type européen ou américain
Lors de l'émission d'une demande de devis (RFQ) à Lugao Power ou à tout fournisseur de sous-station, les données techniques suivantes doivent être fournies ou demandées :
Lugao Power Co., Ltd.est un fabricant spécialisé basé en Chine de transformateurs de puissance et de sous-stations de transformation de type boîtier, axé exclusivement sur la conception, l'ingénierie et la fourniture d'équipements de distribution électrique pour les marchés nationaux et internationaux. L'orientation produit unique de l'entreprise permet une profondeur de capacité technique et une cohérence de qualité de fabrication que les fournisseurs généralistes d'équipements électriques ne peuvent pas reproduire.
Lugao opère à la fois en tant que partenaire OEM pour les marques électriques internationales et en tant que fournisseur en gros direct des entrepreneurs EPC, des services publics et des développeurs industriels du monde entier. L'approvisionnement direct en usine élimine les marges des distributeurs et garantit une qualité constante, un accès direct à l'ingénierie et des performances de livraison fiables pour les clients.

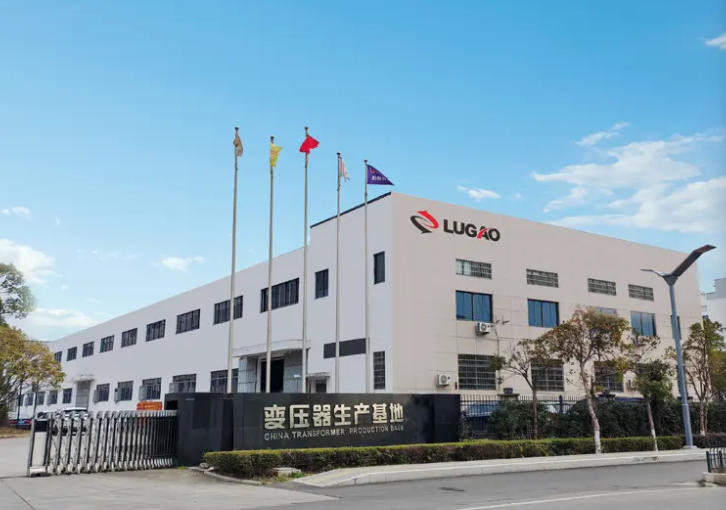

Figure 3 — Installation de fabrication de Lugao Power Co., Ltd.
| Produit | Variantes disponibles | Plage de capacité |
|---|---|---|
| Sous-station de type européen | VCB / SF₆ RMU / LBS + Transformateur sec ou huile | 100 kVA – 6 300 kVA |
| Sous-station de type américain | Fusible+LBS, alimentation en boucle, montage sur socle, transformateur immergé dans l'huile | 75 kVA – 3 750 kVA+ |
| Transformateur de distribution de type sec | Série SCB, résine coulée, classe feu F1 | 30 kVA – 10 000 kVA |
| Transformateur immergé dans l'huile | Série S11/S13/S15, ONAN/ONAF/OFAF | 30 kVA – 50 000 kVA |
| Sous-stations personnalisées/OEM | Service d'ingénierie complet, dimensions et évaluations personnalisées | Par spécification de projet |
Tableau 10 — Aperçu du portefeuille de produits Lugao Power
| Avantage | Description |
|---|---|
| Focus spécialisé | Chaque ressource d'ingénierie, installation d'essai et processus de fabrication de Lugao est dédiée aux produits de transformateurs et de sous-stations. Aucune dilution de l’expertise entre des gammes de produits non liées. |
| Conformité multinormes | Produits certifiés CEI, ANSI/IEEE, GB, CE et CCC — permettant un déploiement dans pratiquement toutes les juridictions de projet dans le monde sans réingénierie. |
| Ingénierie personnalisée | L'équipe de conception interne propose une personnalisation complète : tensions non standard, capacités inhabituelles, matériaux de boîtier spéciaux, conceptions pour climats extrêmes et intégration de réseaux intelligents. |
| Prix directs en usine | L'élimination des marges des distributeurs offre un avantage structurel de 15 à 25 % par rapport aux produits équivalents achetés via les réseaux de distribution. |
| Fiabilité éprouvée | Produits conçus et validés pour fonctionner dans des conditions continues de pleine charge, d’humidité élevée, de température élevée, de brouillard salin et de poussière du désert. |
| Partenariat OEM | Capacité OEM complète, y compris plaque signalétique personnalisée, documentation et emballage pour les clients de marques internationales nécessitant un approvisionnement en marque blanche. |
Lugao Power exporte des sous-stations et des transformateurs de puissance vers des projets en Asie-Pacifique, au Moyen-Orient, en Afrique, en Europe et en Amérique. Le portefeuille de conformité multinormes de l'entreprise et son expérience en matière de logistique internationale, de documentation douanière et d'approbation des services publics locaux en font un partenaire fiable pour l'approvisionnement de projets transfrontaliers.
Les opérations de fabrication et d'ingénierie de Lugao Power sont régies par un système de gestion de la qualité (QMS) aligné sur les principes ISO 9001, couvrant le cycle de vie complet du produit, depuis l'approvisionnement en matériaux jusqu'à la livraison et le support après-vente. Le système de gestion de la qualité comprend des procédures de contrôle documentées pour tous les processus de fabrication critiques, la qualification des fournisseurs, l'inspection en cours de processus, la gestion des non-conformités et la maintenance des équipements de test calibrés.
Chaque sous-station box de Lugao est soumise à un programme complet de tests de routine avant la livraison, comprenant :
| Test | Norme / Critères d'acceptation |
|---|---|
| Diélectrique MT (tenue CA) | CEI 62271-1 / ANSI C37 : appliqué au niveau d'isolation nominal pendant 1 minute — pas de contournement |
| Tenue à la fréquence d'alimentation BT | CEI 61439-1 : appliqué selon le niveau d'isolation nominal — pas de contournement |
| Tests de routine du transformateur | CEI 60076-1 : Résistance d'enroulement, rapport de tension, impédance de court-circuit, perte à vide, perte de charge |
| Résistance d'isolation | Selon CEI 60076 / CEI 62271 — résistance mesurée à 2 500 V CC ; par rapport à la référence d'usine |
| Test fonctionnel du relais de protection | Toutes les fonctions de protection testées par rapport aux paramètres de coordination des relais ; temps de trajet vérifié |
| Test de fonction de verrouillage | Tous les verrouillages mécaniques et électriques sont vérifiés pour éviter des séquences de commutation incorrectes |
| Inspection visuelle et dimensionnelle | Tous les composants, étiquettes, marquages de câbles et connexions vérifiés par rapport au dessin approuvé |
| Échantillon d'huile (unités immergées dans l'huile) | CEI 60296 : Rigidité diélectrique, teneur en humidité et acidité testées et certifiées |
Tableau 11 — Programme de tests de routine pour les sous-stations Lugao Box
Pour les commandes importantes ou à la demande du client, Lugao Power organise des tests d'acceptation en usine (FAT) dans ses installations. Pendant le FAT, les ingénieurs du client ou l'agent d'inspection désigné peuvent assister à tous les tests électriques de routine, examiner les certificats de matériaux et de composants, vérifier la conformité dimensionnelle, inspecter la documentation qualité et confirmer l'exactitude de la plaque signalétique avant d'autoriser l'expédition. Des rapports de test FAT complets avec les données de test, les enregistrements d'étalonnage et l'approbation de l'inspecteur sont fournis dans le cadre de la documentation de livraison.
