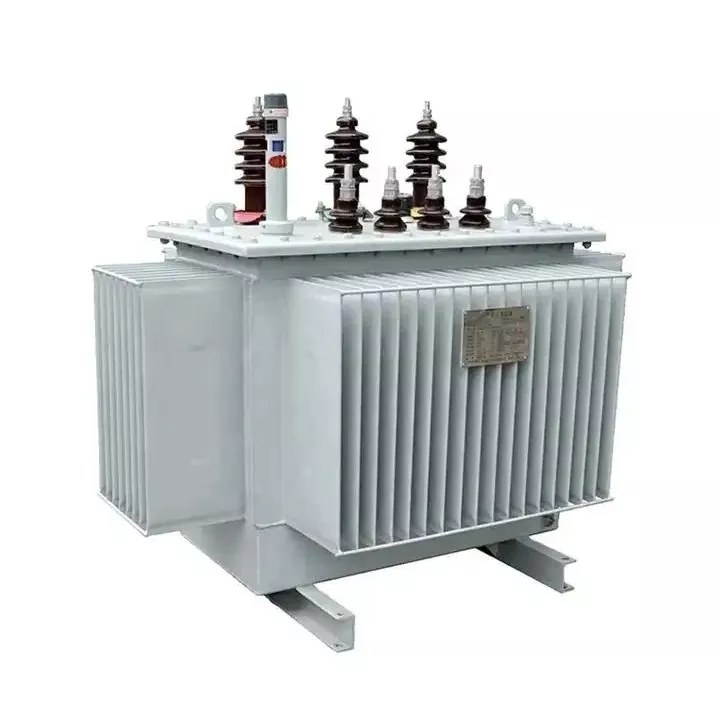

On parle encore de transformateurs immergés dans l’huile dans les systèmes électriques. Un transformateur immergé dans l’huile sert d’appareil électrique clé. Il repose sur l’huile isolante à la fois à des fins de refroidissement et d’isolation. Le noyau et les enroulements sont complètement immergés dans cette huile. L’huile isolante est choisie pour ce rôle car elle offre une résistance isolante élevée. Il possède également une grande capacité thermique spécifique. Cette configuration lui permet d'évacuer rapidement la chaleur de la charge. À son tour, cela évite les défauts dus à des problèmes de surchauffe localisés. Les transformateurs gèrent l'augmentation ou la diminution des niveaux de tension dans le transport et la distribution d'énergie. Ils contribuent à maintenir la stabilité de l’ensemble du système. Un transformateur typique comprend un noyau, des enroulements, une huile isolante, un réservoir d'huile, un système de refroidissement et un système de protection. Le noyau provient de tôles d'acier au silicium laminées à froid de haute qualité. Les enroulements utilisent du fil de cuivre sans oxygène.
Transformateurs immergés dans l'huileprésentent plusieurs caractéristiques notables. Pendant le fonctionnement, l'huile isolante déplace la chaleur générée vers le système de refroidissement par convection thermique. Lorsque le courant de charge circule dans les enroulements, il produit de la chaleur. L’huile isolante absorbe immédiatement cette chaleur. Cela provoque une augmentation de la température de l’huile et une diminution de sa densité. Il en résulte une circulation naturelle. Le système de refroidissement dissipe ensuite la chaleur dans l’air ambiant.
L’environnement pétrolier protège les composants de la corrosion causée par l’humidité atmosphérique et l’oxygène. Un entretien régulier accompagne cette protection. Ensemble, ils peuvent prolonger considérablement la durée de vie. Cela crée une configuration solide pour un fonctionnement à long terme.
Cette conception offre d’excellentes performances d’isolation globale. Il résiste bien aux contraintes hautes tensions.
Transformateurs immergés dans l'huiledisposent de diverses méthodes de refroidissement. Les plus courants incluent l'auto-refroidissement, connu sous le nom d'ONAN. Un autre est refroidi par air, appelé ONAF. L'huile forcée refroidie par air passe par OFAF. Les utilisateurs peuvent choisir en fonction de l'environnement régional dans lequel ils fonctionneront.
Les précautions d'utilisation et de maintenance s'appliquent aux transformateurs immergés dans l'huile. Dans des conditions de fonctionnement continu, la température supérieure de l'huile doit rester inférieure à 85 degrés Celsius. La valeur maximale autorisée se situe généralement autour de 90 degrés Celsius. Cela permet d’éviter un vieillissement accéléré de l’isolation.
Des tests réguliers s'avèrent essentiels pour ces unités. Vérifiez la rigidité diélectrique, la teneur en humidité, les gaz dissous et les niveaux d'acidité. De tels tests fournissent des alertes précoces en cas de défauts potentiels.
Les transformateurs gèrent les surcharges temporaires selon des directives spécifiques. Cependant, un fonctionnement continu au-dessus de la valeur nominale indiquée sur la plaque signalétique accélère le vieillissement de l'isolation.
Les inspections de routine permettent de garder les choses sous contrôle. Examinez régulièrement les bagues. Nettoyez les radiateurs si nécessaire. Vérifiez que les dispositifs de protection fonctionnent correctement. Vérifiez que les changeurs de prises fonctionnent correctement. Traitez immédiatement tout signe de fuite d’huile.
