L’appareillage de commutation constitue l’épine dorsale de tout système d’alimentation électrique moderne. Depuis les bornes du générateur d'une centrale électrique jusqu'au dernier panneau de distribution d'un bâtiment commercial, l'appareillage de commutation remplit les fonctions essentielles de commutation, de protection, d'isolation et de surveillance qui assurent la circulation de l'énergie de manière sûre et fiable. Sans cela, ni le fonctionnement contrôlé ni la gestion sûre des défauts des réseaux électriques ne seraient possibles.
À mesure que la demande mondiale d’électricité augmente, que les réseaux électriques deviennent plus complexes et que l’intégration des sources d’énergie renouvelables s’accélère, les exigences imposées aux appareillages de commutation évoluent rapidement. Des indices de résistance aux courts-circuits plus élevés, une coordination plus intelligente des protections, l'intégration de la surveillance numérique et des normes de performance environnementale plus strictes remodèlent les spécifications exigées par les services publics, les opérateurs industriels et les développeurs d'infrastructures du monde entier.
Ce livre blanc propose un examen approfondi de la technologie des appareillages de commutation dans toutes les classes de tension, depuis les appareillages de distribution basse tension jusqu'aux unités principales en anneau moyenne tension et aux appareillages de commutation sous enveloppe métallique haute tension. Il couvre les principes d'ingénierie qui sous-tendent chaque catégorie de produits, les paramètres de performance clés et les normes qui régissent les spécifications, les principaux domaines d'application et une méthodologie d'approvisionnement structurée pour guider les décisions de sélection technologique.
Lugao Power Co., Ltd. est l'un des principaux fabricants chinois de gamme complète de tensions d'appareillage de commutation, proposant des produits certifiés selon les normes CEI, ANSI et IEEE avec des capacités OEM, un solide support technique personnalisé et une vaste expérience en matière d'exportation mondiale. Ce document présente également le portefeuille de produits de Lugao Power, ses capacités de fabrication et son positionnement concurrentiel en tant que partenaire d'approvisionnement fiable pour les projets mondiaux d'appareillage de commutation.
La capacité mondiale de production d’électricité installée a dépassé 9 000 GW en 2024 et continue de croître d’environ 3 % par an. Chaque watt de cette capacité – qu’il soit généré par le charbon, le gaz, le nucléaire, l’hydroélectricité, le solaire ou l’éolien – doit passer par des systèmes de commutation plusieurs fois au cours de son trajet du générateur au consommateur. Le fonctionnement fiable et sûr de cette infrastructure d’appareillage de commutation n’est pas simplement une considération technique ; c'est une condition préalable au fonctionnement de la société moderne.
L’accès à l’électricité, la fiabilité du réseau et la rapidité de l’expansion des infrastructures sont des déterminants essentiels de la compétitivité économique. Les pannes de courant causées par des pannes d’appareillage de commutation coûtent chaque année aux économies industrielles des milliards de dollars en perte de production et en équipements endommagés. À l’inverse, des systèmes de commutation bien conçus et correctement entretenus permettent des réseaux à haute disponibilité qui soutiennent tout, des opérations hospitalières à la fabrication de semi-conducteurs en passant par les services des centres de données.
Le marché mondial des appareils de commutation était évalué à environ 127 milliards de dollars en 2023 et devrait croître à un TCAC de 6,8 à 7,9 % jusqu'en 2030, pour atteindre une valeur estimée de 200 à 215 milliards de dollars. Les principaux moteurs de croissance comprennent :
| Région | 2023 (en milliards de dollars) | 2030F (GUSD) | TCAC | Pilote principal |
| Asie-Pacifique | 52,4 USD | 87,6 USD | 7,6% | Industrialisation |
| Europe | 28,1 USD | 44,8 USD | 6,9% | Mise à niveau du réseau, suppression progressive du SF₆ |
| Amérique du Nord | 24,6 USD | 39,4 USD | 7,0% | Infrastructure vieillissante, développement d'énergies renouvelables |
| Moyen-Orient et Afrique | 12,3 USD | 22,1 USD | 8,7% | Électrification |
| l'Amérique latine | 9,6 USD | 15,7 USD | 7,2% | Extension du réseau |
Tableau 1 — Marché mondial des appareils de commutation par région, 2023-2030 (indicatif)
Le terme "appareillage de commutation" fait collectivement référence à la combinaison de sectionneurs électriques, de fusibles, de disjoncteurs et d'équipements de contrôle, de protection, de mesure et de surveillance associés, assemblés en un système coordonné et intégré. L'appareillage de commutation contrôle, protège et isole les équipements électriques des systèmes électriques. Il constitue l'interface entre le réseau électrique et les charges qu'il dessert, ainsi que le mécanisme d'application des schémas de protection et de contrôle qui assurent la sécurité du réseau.
En termes d'échelle physique, un ensemble d'appareillage de commutation peut aller d'un simple tableau de distribution basse tension occupant quelques centaines de millimètres d'espace mural à une sous-station haute tension isolée au gaz s'étendant sur des milliers de mètres carrés. Malgré cette gamme d’échelles, tous les appareillages remplissent le même ensemble de fonctions fondamentales.
| Fonction | Description et importance |
| Commutation | Réalisation et coupure de circuits électriques dans des conditions normales de fonctionnement. Permet les reconfigurations planifiées du réseau, les transferts de charge et l'isolation des équipements pour la maintenance. |
| Protection | Détecter les conditions anormales (surintensités, courts-circuits, défauts à la terre, excursions de tension) et déclencher une interruption rapide du circuit pour limiter les dommages aux équipements et éviter les pannes en cascade. |
| Isolement | Création d'une coupure électrique éprouvée, visible et sûre dans un circuit, permettant au personnel de travailler sur un équipement hors tension sans risque de remise sous tension involontaire. |
| Mesure et comptage | Mesure de la tension, du courant, de la puissance, de l'énergie, du facteur de puissance et des harmoniques pour la facturation, la surveillance, la gestion de la charge et l'évaluation de la qualité de l'énergie. |
| Surveillance et contrôle | Fournir une visibilité locale et à distance de l'état du circuit, des conditions d'alarme et de l'état de l'équipement ; permettant des opérations de commutation à distance via SCADA ou des systèmes d'automatisation de sous-station. |
Tableau 2 — Les cinq fonctions essentielles de l'appareillage de commutation
La fonction la plus critique et la plus exigeante techniquement de l'appareillage de commutation est l'interruption du courant de défaut. Lorsqu'un court-circuit se produit dans un système électrique, les courants de défaut peuvent atteindre des valeurs 10 à 50 fois supérieures au courant de fonctionnement normal en quelques millisecondes. S’ils ne sont pas interrompus rapidement, ces courants de défaut provoqueront des dommages thermiques et mécaniques catastrophiques aux câbles, transformateurs et autres équipements.
Le disjoncteur, principal dispositif de coupure d'un ensemble d'appareillage, doit effectuer trois actions en séquence rapide : détecter le défaut (via les relais de protection associés), séparer les contacts électriques et éteindre l'arc qui se forme entre les contacts de séparation. Le mécanisme d'extinction d'arc constitue le différenciateur clé entre les différentes technologies de disjoncteurs et est abordé en détail au chapitre 7.
La classification la plus fondamentale des appareillages de commutation repose sur le niveau de tension auquel ils fonctionnent. Le niveau de tension détermine les dégagements d'isolation requis, les niveaux d'énergie de l'arc, les dimensions de l'équipement et les normes applicables. La classification de tension standard de l’industrie est :
| Classe de tension | Plage de tension | Applications typiques | Étalons primaires |
| Basse tension (BT) | Jusqu'à 1 000 V CA | Distribution bâtiment, commande moteur, tableaux industriels | CEI 61439, CEI 60947, UL 508A |
| Moyenne Tension (MT) | 1 kV – 52 kV | Distribution primaire, approvisionnement industriel, projets EnR | CEI 62271-100 / -200 / -202 |
| Haute tension (HT) | 52 kV – 800 kV | Sous-stations de transport, interconnexions de réseaux | CEI 62271-100/-203, IEEE C37 |
| Ultra-haute tension (UHV) | Au-dessus de 800 kV | Dos de transmission HVDC/HVAC longue distance | CEI 62271 (spécial) |
Tableau 3 — Classification des appareillages de commutation par niveau de tension
Note:Les définitions de « moyenne tension » et de « haute tension » varient selon les organismes de normalisation et les conventions régionales. Dans la terminologie CEI, la HT couvre toutes les tensions supérieures à 1 kV, avec une distinction supplémentaire entre la « haute tension » (1 à 52 kV, parfois appelée MT par les praticiens) et la « très haute tension » (THT) supérieure à 52 kV. Ce livre blanc utilise la convention du praticien : BT ≤1 kV ; MT = 1 à 52 kV ; HT = 52-800 kV.
Au-delà du niveau de tension, les appareillages de commutation sont également classés selon plusieurs autres dimensions importantes :
| Dimension | Catégories |
| Milieu isolant | Isolation dans l'air (AIS), isolation dans le gaz SF₆ (GIS), vide, huile (ancienne), diélectrique solide |
| Type de boîtier | Sous enveloppe métallique, à revêtement métallique, de type armoire, de type ouvert (extérieur) |
| Interruption du milieu | Air soufflé, huile, vide, SF₆, CO₂ / air pur (émergeant) |
| Intérieur/Extérieur | Appareillage intérieur (environnement contrôlé); Appareillage extérieur (construction résistante aux intempéries) |
| Fixe / Retirable | Disjoncteurs fixes (coût inférieur, moins de flexibilité) par rapport aux disjoncteurs débrochables/débrochables (maintenance plus facile, remplacement à chaud) |
Tableau 4 — Dimensions supplémentaires de classification de l'appareillage de commutation
L'appareillage de commutation basse tension fonctionne à des tensions de système allant jusqu'à 1 000 V CA (ou 1 500 V CC), couvrant l'étape finale de la distribution d'énergie aux utilisateurs finaux. Les appareillages BT sont les plus nombreux en termes de nombre d'unités parmi toutes les catégories d'appareillages : des milliards d'unités sont installées dans le monde entier dans des bâtiments résidentiels, commerciaux et industriels, des centres de données, des hôpitaux et des installations de fabrication. Malgré son niveau de tension plus faible, l'appareillage BT n'est pas simple ; Les systèmes BT modernes doivent gérer des courants de défaut importants, des environnements harmoniques complexes, des densités élevées de charges connectées et des exigences de plus en plus sophistiquées en matière de qualité de l'énergie et de gestion de l'énergie.
Un ensemble d'appareillage de commutation et de commande basse tension (LVSCA), défini par la CEI 61439, intègre généralement les composants fonctionnels suivants :

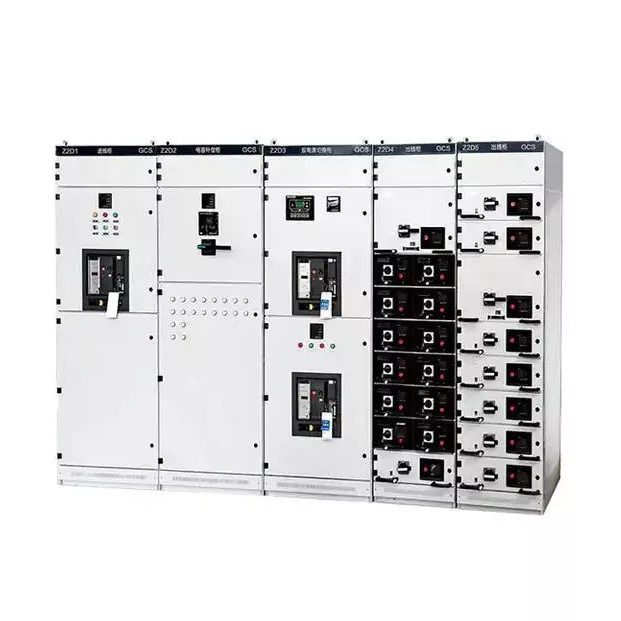

Figure 1 — Appareillage de distribution principal basse tension
La CEI 61439 définit plusieurs types d'ensembles d'appareillage de commutation et de commande basse tension (LVSCA) en fonction de leur construction et de leurs caractéristiques fonctionnelles :
| Paramètre | Description et valeurs typiques |
| Tension nominale (Ue) | La tension de fonctionnement de l'ensemble. Valeurs communes : 230/400 V, 400/690 V, 1 000 V. |
| Courant nominal (In) | Courant continu maximum que l'ensemble peut supporter sans dépasser les limites de température. Plage : 63 A à 6 300 A. |
| Tenue aux courts-circuits (Icw) | Courant de tenue de pointe et de courte durée. Valeurs typiques : 25 kA, 50 kA, 80 kA (1 s ou 3 s). |
| Capacité de coupure (Icu / Ics) | Pouvoir de coupure ultime (Icu) et de service (Ics) en court-circuit des disjoncteurs. Doit dépasser le courant de défaut potentiel maximum au point d’installation. |
| Degré de protection (IP) | IP3X minimum pour les applications industrielles intérieures ; IP54 ou IP65 pour les environnements extérieurs ou difficiles selon CEI 60529. |
| Forme de séparation interne | La norme CEI 61439 formes 1 à 4b définit la séparation entre les unités fonctionnelles et les jeux de barres. Les formes supérieures améliorent la sécurité et le confinement des défauts. |
Tableau 5 — Paramètres techniques clés de l'appareillage BT
L'appareillage de commutation moyenne tension fonctionne dans la plage de 1 kV à 52 kV et représente le principal niveau de commutation et de protection des réseaux de distribution d'énergie. On le trouve aux bornes secondaires des sous-stations de transport en vrac, dans les sous-stations de distribution primaire, dans les grandes installations industrielles, au point de connexion des centrales d'énergie renouvelable et dans les sous-stations de transformation de type boîte. L'appareillage MT détermine la vitesse d'élimination des défauts, la sélectivité de la protection et la flexibilité opérationnelle du réseau de distribution.
Le segment MT subit la transformation technologique la plus importante de toutes les catégories d'appareillage de commutation, entraînée par l'élimination progressive du gaz SF₆, l'intégration de la protection et de la surveillance numériques et les exigences des architectures de réseaux intelligents.

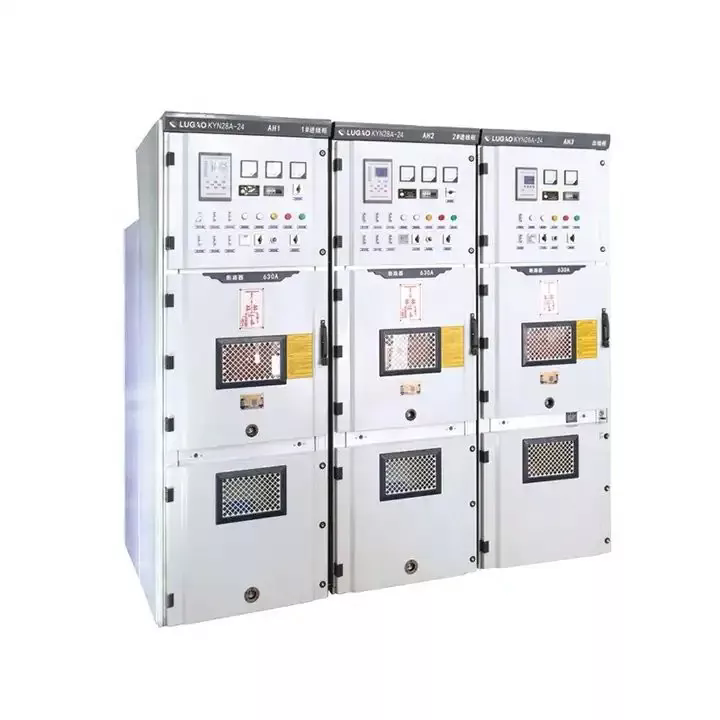

| Type de construction | Caractéristiques et applications |
| Appareillage sous enveloppe métallique | Toutes les pièces sous tension enfermées dans un boîtier métallique mis à la terre, avec des compartiments séparés pour les jeux de barres, les appareils de commutation et les connexions de câbles. Norme pour les installations MT intérieures modernes (IEC 62271-200). |
| Appareillage de commutation à revêtement métallique | Une sous-catégorie avec des barrières entièrement métalliques entre toutes les pièces et compartiments sous tension. Niveau le plus élevé de confinement des défauts internes (IEC 62271-200 LSC2B). |
| Appareillage de type cellule | Panneaux de cabine non résistants aux arcs assemblés en alignements. Plus économique mais avec des performances de défaut d'arc inférieures. |
| Appareillage à isolation gazeuse (GIS) | Toutes les pièces sous tension enfermées dans des enceintes scellées remplies de SF₆ ou de gaz alternatif. Très compact, adapté aux installations dans des espaces restreints. |
| Appareillage isolé dans l'air (AIS) | Utilise l’isolation de l’air dans des enceintes métalliques ou des structures ouvertes. Une plus grande empreinte mais plus simple et rentable. |
L'unité principale en anneau (RMU) est un ensemble d'appareillage MT compact et scellé en usine, conçu pour les réseaux de distribution à alimentation en anneau — la topologie standard pour les systèmes de câbles MT urbains et suburbains. Une RMU fournit généralement deux positions de commutateur d'alimentation en anneau ainsi qu'une ou plusieurs positions d'alimentation de transformateur avec dispositifs de protection.

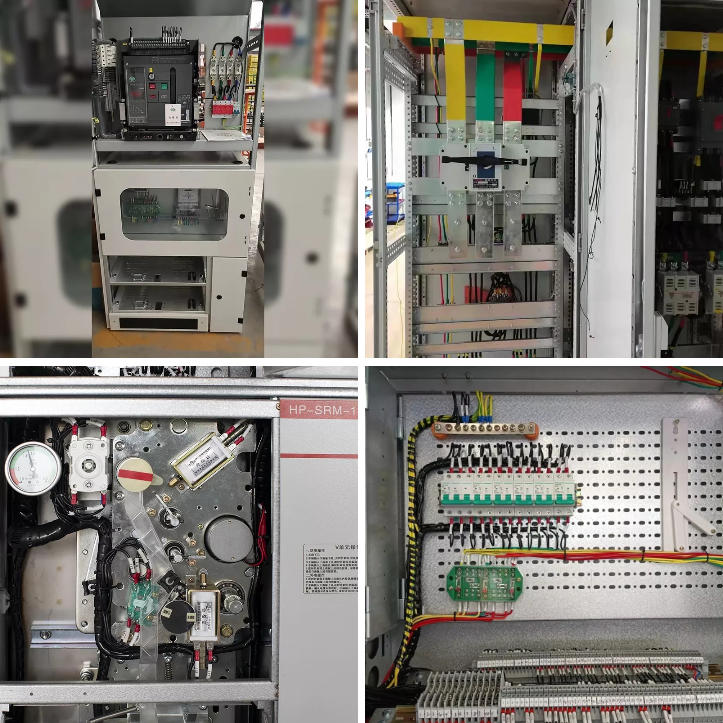

Figure 2 — Unité principale en anneau (RMU) : appareillage MT compact pour les réseaux de distribution
Les RMU sont disponibles en deux variantes d'isolation primaire :
| Technologie | Principe de fonctionnement | Avantages clés | Limites |
| CB à vide | Arc éteint dans une bouteille interrupteur sous vide poussé | Longue durée de vie (>10 000 opérations), sans gaz, compact, nécessitant peu d'entretien | Limité à ≤52 kV |
| SF₆CB | Le flux de gaz éteint l'arc dans la chambre sous pression | Pouvoir de coupure élevé, excellente isolation, compact | GWP élevé (~ 23 500), préoccupations environnementales, surveillance des gaz requise |
| Air-Blast CB | L'air à haute pression éteint l'arc | Aucun gaz dangereux, adapté à une utilisation en extérieur | Grande taille, maintenance élevée, largement obsolète |
Tableau 6 — Comparaison des technologies de disjoncteurs MT
| Paramètre | Plage/valeurs typiques |
| Tension nominale | 3,6 kV, 7,2 kV, 12 kV, 17,5 kV, 24 kV, 36 kV, 40,5 kV, 52 kV |
| Courant normal nominal | 630 A, 1 250 A, 1 600 A, 2 000 A, 2 500 A, 3 150 A, 4 000 A |
| Courant de coupure de court-circuit | 12,5 kA, 16 kA, 20 kA, 25 kA, 31,5 kA, 40 kA, 50 kA |
| Tenue de courte durée | Généralement 1 s ou 3 s au courant de court-circuit nominal |
| Résistance aux impulsions de foudre (LIWV) | 60 kV (classe 7,2 kV) à 250 kV (classe 52 kV), selon CEI 62271-1 |
| Mécanisme de fonctionnement | Moteur à ressort (standard); options manuelles ou solénoïdes |
| Norme applicable | CEI 62271-100, CEI 62271-200, GB/T 3906, ANSI C37.20 |
Tableau 7 — Spécifications techniques de l'appareillage MT
L'appareillage de commutation haute tension fonctionne à des tensions de système supérieures à 52 kV, avec des tensions couramment utilisées de 72,5 kV, 145 kV, 245 kV, 420 kV et 550 kV. Cet équipement constitue l’infrastructure critique de commutation et de protection du réseau de transport de masse – le niveau énergétique le plus élevé du système électrique, responsable du transport de grandes quantités d’énergie électrique sur de longues distances entre les centres de production et les centres de distribution régionaux.
Les conséquences d'une panne d'appareillage HT sont graves : un seul disjoncteur défectueux dans une sous-station de transport de 220 kV importante peut déconnecter des centaines de mégawatts de production ou de charge. Les dommages aux équipements dus aux courants de défaut aux niveaux HT peuvent être catastrophiques et coûteux. Ce contexte explique les performances extrêmement exigeantes et les exigences d’essais rigoureuses auxquelles doivent satisfaire les appareillages HT.
Dans la technologie AIS, les composants de l'appareillage HT — disjoncteurs, sectionneurs, sectionneurs de terre, transformateurs de mesure — sont installés dans des structures à ciel ouvert, l'air assurant l'isolation entre les parties sous tension et la terre. Les sous-stations AIS constituent la norme en matière de commutation de niveau de transmission depuis des décennies et restent courantes dans le monde entier en raison de leur simplicité, de leur moindre coût et de leur facilité de maintenance et d'inspection.
Les sous-stations AIS nécessitent une superficie importante pour maintenir les autorisations de sécurité. Une sous-station AIS typique de 220 kV peut nécessiter 1 à 3 hectares, avec plusieurs mètres d'espace libre entre les phases et par rapport à la terre.
Dans la technologie GIS, tous les composants sous tension sont logés dans des boîtiers cylindriques en aluminium scellés, remplis de gaz SF₆. Les propriétés diélectriques supérieures du SF₆ permettent de réduire considérablement les jeux entre phase et terre et entre phases, réduisant ainsi l'empreinte au sol de la sous-station à 10 à 15 % de la surface AIS équivalente.
Le SIG est préféré dans les environnements à espace restreint tels que les sous-stations souterraines urbaines, les plates-formes offshore, les sites à haute altitude et les zones industrielles fortement polluées.
Figure 3 — Sous-station de transport d'appareillage de commutation à haute tension à isolation gazeuse (GIS)
L'appareillage de commutation hybride intègre plusieurs fonctions primaires (disjoncteur, sectionneur, sectionneur de terre, transformateur de courant) au sein d'un seul module compact rempli de SF₆. Cela offre une réduction d’empreinte intermédiaire entre l’AIS et le SIG, à un coût intermédiaire entre les deux. HGIS est de plus en plus utilisé dans les extensions de friches industrielles et les ajouts de capacités où le coût du SIG complet est prohibitif.
Le disjoncteur de type SF₆ ou à auto-soufflage est la technologie HT dominante. Les améliorations apportées à la géométrie des contacts et au contrôle de l'arc réduisent l'énergie de fonctionnement, permettant ainsi des mécanismes fiables actionnés par ressort au lieu de gros actionneurs hydrauliques/pneumatiques. Des alternatives progressives au SF₆ pour le HT (mélanges CO₂/O₂, ampoules à vide) sont toujours en cours de recherche, avec un déploiement commercial limité à partir de 2026.
| Paramètre | Spécifications de l'appareillage HT de Lugao |
| Plage de tension | 3 600 V – 40 500 V (conforme aux définitions des classes de tension CEI 62271-1) |
| Courant normal nominal | Jusqu'à 4 000 A |
| Résistance aux courts-circuits | Jusqu'à 50 kA (tenue de courte durée 1 s) |
| Type de boîtier | Armoire métallique entièrement isolée ; configurations intérieures et extérieures |
| Milieu isolant | Isolation par air (AIS) / Isolation solide ; Configurations SF₆ disponibles |
| Conformité aux normes | CEI 62271-100, CEI 62271-200, CEI 62271-1, GB/T 3906, série ANSI/IEEE C37 |
| Certifications | CE, OIN, CCC ; Testé par un tiers |
Tableau 8 — Spécifications techniques de l'appareillage de commutation HT de Lugao Power
Lorsque les contacts du disjoncteur se séparent sous charge ou courant de défaut, l'énergie électrique entretient un arc de plasma entre les contacts. Les températures atteignent 5 000 à 20 000 K, transportant le courant de défaut complet jusqu'à son extinction. La capacité d'extinction d'arc du disjoncteur (vitesse d'interruption à un courant naturel nul) détermine le courant de défaut interruption maximum (pouvoir de coupure) et le passage d'énergie.
Les milieux d'interruption, la géométrie des contacts et la conception du mécanisme de fonctionnement définissent les exigences en matière de performances et de maintenance du disjoncteur.
| Moyen | Plage de tension | Performances de rupture | Impact environnemental | Entretien | S'orienter |
| Vide | BT – 52 kV | Excellent | Aucun | Très faible | Croissance |
| Gaz SF₆ | MT – HT | Excellent | 23 500 GWP ⚠ | Faible (scellé) | Réglementé ↓ |
| Aérien (ACB) | BT | Bien | Aucun | Modéré | Écurie |
| Pétrole (en vrac) | MV (hérité) | Bien | Risque d'incendie | Haut | Héritage ↓ |
| Mélange CO₂ | MT–HT (dév.) | Émergent | PRG ~1 | À déterminer | Phase de R&D |
Tableau 9 — Comparaison des supports d'extinction d'arc selon les catégories d'appareillage de commutation
Le règlement européen sur les gaz fluorés (UE 2024/573) supprime progressivement le SF₆ pour les nouvelles installations MT à partir de 2030. D'autres régions adoptent des règles similaires. Les réponses de l’industrie comprennent :
⚠ NOTE D'APPROVISIONNEMENT
Pour les projets d'une durée de vie de 20 à 30 ans, la spécification d'une technologie sans SF₆ évite les coûts de remplacement anticipé. L’appareillage MT sous vide et à isolation solide de Lugao Power offre des alternatives conformes et évolutives. Faites appel à l’ingénierie de Lugao pour des solutions optimales sans SF₆.
| Paramètre | Définition et importance |
| Tension nominale (Ur) | Tension système la plus élevée à laquelle l’appareillage de commutation peut fonctionner en continu. Doit dépasser la tension de fonctionnement maximale lors de l'installation. |
| Courant nominal de coupure de court-circuit (Isc) | Courant de défaut maximum que le disjoncteur peut interrompre de manière fiable. Doit dépasser le courant de défaut potentiel du système. |
| Tenue nominale de courte durée (Icw) | L'appareillage de commutation à courant maximum peut supporter pendant une durée définie (1 s ou 3 s) sans dommage structurel. |
| Courant normal nominal (Ir) | Courant de charge continu maximum dans les limites thermiques, avec marge de croissance de charge. |
| Niveaux d'isolation (LIWV / SIWV) | Résistance aux impulsions de foudre et tensions de tenue aux impulsions de commutation. Doit être coordonné avec la protection contre les surtensions. |
| Classification de l'arc interne (IAC) | Les catégories CEI 62271-200 (A, B, AB) définissent le confinement sûr des défauts d'arc interne. |
| Perte de continuité de service (LSC) | Les catégories CEI 62271-200 LSC1/LSC2/LSC2B définissent si les baies adjacentes restent sous tension pendant la maintenance. |
Tableau 10 — Paramètres techniques critiques de l'appareillage de commutation
| Standard | Corps | Portée |
| CEI 62271-1 | CEI | Spécifications communes pour les appareils de commutation et de contrôle HT — toutes classes de tension. |
| CEI 62271-100 | CEI | Disjoncteurs AC — norme CB primaire MT/HT. |
| CEI 62271-200 | CEI | Appareillage de commutation sous enveloppe métallique CA pour assemblages MT de 1 kV à 52 kV. |
| CEI 62271-203 | CEI | Appareillage sous enveloppe métallique (GIS) à isolation gazeuse pour >52 kV — transmission GIS. |
| CEI 61439-1/-2 | CEI | Ensembles d'appareillage BT — vérification de la conception et tests de routine. |
| Série ANSI/IEEE C37 | IEEE | Couvre les disjoncteurs AC HT (C37.04/06/09), les appareillages MT (C37.20), les tests. |
| GB/T 3906 | SAC | Norme chinoise pour les appareillages sous enveloppe métallique de 3,6 à 40,5 kV. Équivalent à la norme CEI 62271-200. |
| Série CEI 60947 | CEI | Appareillage BT — normes d'appareils pour disjoncteurs, sectionneurs, contacteurs. |
Tableau 11 — Normes internationales clés pour les appareillages de commutation
| Étape | Activité | Questions clés et livrables |
| 1 | Analyse du système | Effectuer/examiner une analyse des courts-circuits. Déterminez le courant de défaut potentiel maximal à chaque emplacement. |
| 2 | Définition de charge et de tension | Définissez le courant normal nominal, la tension du système, la régulation de tension et les exigences OLTC, le cas échéant. |
| 3 | Sélection technologique | Sélectionnez la classe de tension (BT/MT/HT), le moyen de coupure (vide/SF₆/air), le type de boîtier (AIS/GIS/enfermé en métal), la configuration intérieure/extérieure. |
| 4 | Définition des normes | Identifiez les normes applicables, spécifiez les certifications requises (IEC, ANSI, CE, CCC, DNV, etc.) dans la demande de prix. |
| 5 | Coordination des protections | Définir les fonctions des relais, la coordination temps-courant, le protocole de communication (IEC 61850, Modbus, DNP3), les exigences IAC/LSC. |
| 6 | Conditions du site | Définir la température, l'altitude, l'humidité, la pollution, la zone sismique, l'installation intérieure/extérieure. Déterminez les spécifications de déclassement et de boîtier. |
| 7 | Demande de prix et évaluation | Émettre une spécification technique. Évaluer les offres : conformité, tests de type, livraison, support, TCO. |
Tableau 12 — Spécifications de l'appareillage de commutation et processus d'approvisionnement en sept étapes
| Choisissez un appareillage MT à isolation sous vide/solide lorsque… | Choisissez SF₆ GIS lorsque… |
| SF₆ interdit ou réglementé ; à l’épreuve du temps et à faible risque environnemental ; MT ≤ 40,5 kV ; peu d'entretien; préférence intérieure | Superficie du site très limitée ; tension >40,5 kV ; environnement extérieur très pollué ; intervalle de maintenance prolongé ; performances hermétiquement scellées |
Tableau 13 — Guide de sélection des technologies : Vide/SI vs SF₆ GIS
💡 APERÇU CLÉ
Analyse du TCO : sur une durée de vie de 20 ans, les coûts totaux de maintenance et de fin de vie des appareillages de commutation SF₆ MT dépassent de 15 à 25 % les alternatives à isolation sous vide/solide (y compris la récupération du SF₆). Il est fortement recommandé de quantifier cela avant de s’engager.
Lugao Power Co., Ltd.est l'un des principaux fabricants spécialisés en Chine d'appareillages de commutation électrique, de transformateurs de puissance et de sous-stations de transformation de type boîtier. En se concentrant spécifiquement sur les équipements de distribution d'énergie, Lugao a développé une expertise approfondie en ingénierie sur toute la gamme de tension - depuis l'appareillage de distribution basse tension jusqu'aux armoires sous enveloppe métallique haute tension - au service des services publics, des entrepreneurs EPC, des opérateurs industriels et des développeurs de projets d'énergie renouvelable sur les marchés mondiaux.
L'approvisionnement direct en usine combiné à une forte capacité OEM, une conformité multinorme et une équipe d'assistance technique très réactive font de Lugao un partenaire d'approvisionnement privilégié pour les projets internationaux exigeant qualité, conformité et prix compétitifs.

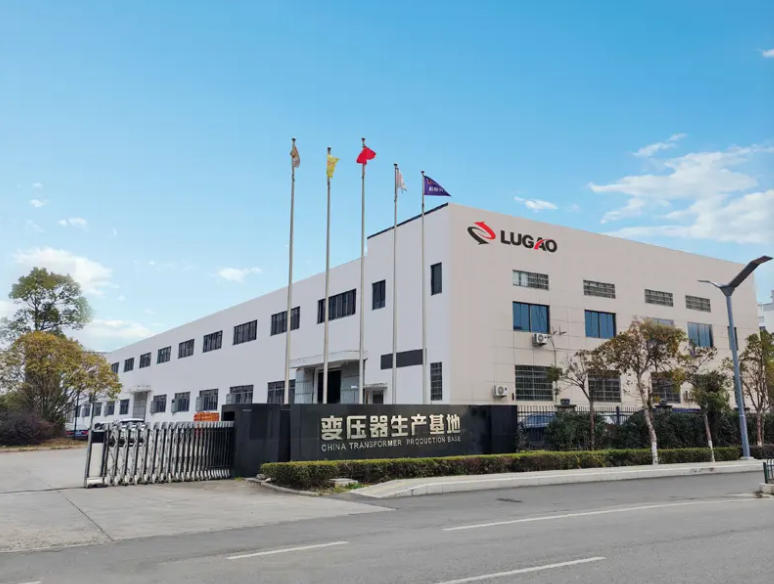

Figure 4 — Installation de fabrication de Lugao Power Co., Ltd.
| Produit | Plage de tension/courant | Normes | Certifications |
| Tableau de Distribution Principal BT (MDB) | Jusqu'à 1 000 V / jusqu'à 6 300 A | CEI 61439-1/-2, FR | CE, OIN, CCC |
| Centre de Contrôle des Moteurs BT (MCC) | Jusqu'à 1 000 V / jusqu'à 4 000 A | CEI 61439-4, CEI 60947 | CE, OIN, CCC |
| Appareillage MT sous enveloppe métallique | 3,6 kV – 40,5 kV / jusqu'à 4 000 A | CEI 62271-200, GB/T 3906 | CE, ISO, CCC, testé de type |
| Unité principale en anneau (RMU) | 12 kV – 40,5 kV | CEI 62271-200, CEI 62271-1 | CE, ISO, CCC, testé de type |
| Armoire métallique entièrement isolée | 12 kV – 40,5 kV / jusqu'à 4 000 A | CEI 62271-200 | CE, ISO, testé de type |
| Appareillage HT | 3 600 V – 40 500 V / jusqu'à 4 000 A, 50 kA | CEI 62271-100/-1, ANSI C37 | CE, ISO, CCC, testé de type |
| Appareillage de commutation personnalisé/OEM | Selon spécification client | CEI / ANSI / GB / BS (par projet) | Exigence par projet |
Tableau 14 — Portefeuille de produits d'appareillage de commutation de puissance Lugao
Les opérations de fabrication et d'ingénierie de Lugao Power sont certifiées ISO 9001, avec un système de gestion de la qualité (QMS) couvrant toutes les phases de réalisation du produit — depuis l'inspection des matériaux entrants jusqu'au contrôle du processus de fabrication, en passant par les tests du produit fini et l'assistance après livraison. Le système de gestion de la qualité comprend des procédures contrôlées pour la revue de la conception, la qualification des fournisseurs, la gestion des équipements de test calibrés, le traitement des non-conformités et les actions correctives.
Les tests de type – effectués sur des unités prototypes dans des laboratoires d'essais haute tension tiers accrédités – vérifient que la conception répond à toutes les exigences de performances spécifiées. Les gammes de produits standard de Lugao sont testées conformément aux normes CEI et GB applicables. Les rapports d'essais de type de laboratoires reconnus (notamment KEMA, TÜV Rheinland, SGS, CPRI et CEPRI) sont disponibles pour examen dans le cadre de la documentation de pré-qualification.
Les essais de type pour les appareillages MT (CEI 62271-200) comprennent :
| Test de routine | Norme / Critères d'acceptation |
| Tenue à la fréquence de puissance | Tension appliquée au niveau d'isolation nominal pendant 1 minute — pas de contournement ou de décharge perturbatrice |
| Résistance d'isolation | Test Megger à 2,5 kV ou 5 kV DC ; résultat par rapport à la ligne de base et au seuil d'acceptation minimum |
| Test de fonctionnement mécanique | Mécanismes de commande des disjoncteurs et des sectionneurs activés ; temps de fonctionnement et déplacements mesurés |
| Vérification de verrouillage | Tous les verrouillages de sécurité (mécaniques et électriques) sont vérifiés pour éviter les séquences de commutation incorrectes |
| Test fonctionnel du relais de protection | Toutes les fonctions de protection configurées testées par rapport aux paramètres des relais ; temps de trajet vérifiés selon les spécifications |
| Vérification du câblage et du circuit de commande | Toute la continuité, la polarité et l'isolation du câblage de commande et secondaire sont vérifiées par rapport aux dessins approuvés |
| Inspection visuelle et dimensionnelle | Tous les composants, étiquetages, marquages de jeux de barres et connexions vérifiés par rapport aux dessins de fabrication approuvés |
Tableau 15 — Programme de tests de routine de Lugao Power pour l'appareillage de commutation
ENGAGEMENT QUALITÉ
Chaque expédition d'appareillage de commutation Lugao Power est accompagnée d'un dossier de documentation technique complet : rapport d'essai de routine avec toutes les valeurs mesurées et critères d'acceptation, références du certificat d'essai de type, certificats de matériaux, dossiers d'étalonnage pour l'équipement de test, dossiers d'inspection dimensionnelle et dessins de construction. Une inspection par un tiers et un FAT devant témoin peuvent être organisés sur demande.
