En tant que personne qui a passé plus de deux décennies dans le secteur de la distribution d'électricité, j'ai vu des technologies aller et venir. Mais une question à laquelle on me pose constamment, en particulier par ceux qui cherchent à moderniser leur infrastructure, c'estCe qui constitue exactement unBsous-station de transformateur de type bœufCe n'est pas seulement la curiosité académique; C'est une question pratique des gestionnaires et des ingénieurs qui ont besoin de solutions de puissance compactes fiables. Aujourd'hui, je veux retirer le rideau. Oubliez les manuels secs et techniques. Parlons de l'anatomie du monde réel de cette merveille d'ingénierie et pourquoi comprendre ses composants est essentiel pour l'efficacité et la sécurité de votre opération.
Quelle est la fonction centrale d'une sous-station de transformateur de type boîte
Avant de plonger dans les composants, il est essentiel de comprendre ce que ce système est conçu pour réaliser. Dans mes vingt ans avecPower Lugao, J'ai appris que la valeur d'un produit est définie par le problème qu'il résout. Alors, quelle est la fonction principale

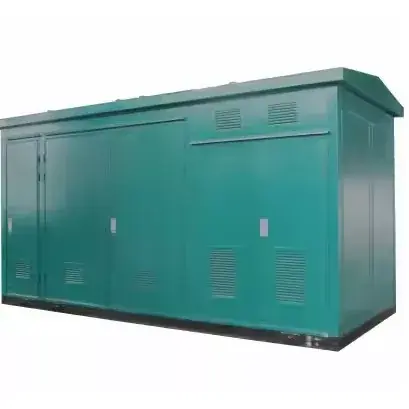

A Soupcher de transformateur de type boîteest une unité de distribution de puissance extérieure compacte entièrement clos et compacte. Son travail principal est de démissionner de l'électricité à haute tension du réseau principal à une tension inférieure qui peut être distribuée en toute sécurité pour usage commercial, industriel ou résidentiel. Considérez-le comme un centre de puissance autonome qui prend une énergie brute et à haute tension et des sorties affinées et une puissance utilisable. La "boîte" n'est pas seulement une coque en métal; C'est un environnement méticuleusement modifié qui protège l'équipement sensible des intempéries, de la corrosion, de la falsification et d'autres risques opérationnels. Cette approche intégrée est la raison pour laquelle tant de nos clientsPower LugaoChoisissez-le plutôt que des constructions de sous-station traditionnelles et volumineuses.
Quels sont les composants clés à l'intérieur de l'enceinte
C'est là que nous arrivons au cœur de la question. Lorsque vous ouvrez la porte à l'un de nos modernesPower Lugaosous-stations, vous trouverez un système intégré soigneusement organisé et intégré. Ce n'est pas un fouillis de pièces; C’est une symphonie de composants travaillant en harmonie. Sur la base des configurations les plus courantes que nous déployons, voici les éléments de base non négociables.
Unité d'appareillage à haute tensionIl s'agit du point d'entrée de la puissance entrante à haute tension. Il est responsable de la commande et de la protection des circuits, avec des composants tels que des disjoncteurs, des interrupteurs de pause et des fusibles. Son travail clé consiste à isoler et à protéger le reste du système contre les défauts de la ligne entrante.
Transformateur de distributionLe vrai cœur de l'opération. Ce composant effectue la tension réelle en bas. Qu'il s'agisse d'huile ou de type sec, son efficacité et sa fiabilité ont un impact direct sur l'ensemble des performances du système. Nous àPower LugaoUtilisez uniquement les noyaux et les enroulements les plus élevés pour assurer une perte d'énergie minimale.
Unité de largeur de commutation à basse tensionUne fois que le transformateur a fait son travail, cette unité prend la puissance nouvellement décrochée et la distribue à divers circuits d'alimentation sortants. Il comprend des disjoncteurs d'air (ACB), des dispositifs de circuits de boîtier moulés (MCCBS) et des dispositifs de surveillance pour protéger le réseau en aval.
Câbles d'alimentation et système de barresCe sont les artères et les veines qui relient tout. Les câbles de haute qualité et correctement dimensionnés et les barreaux de cuivre ou d'aluminium sont essentiels pour un flux de puissance et une gestion de la chaleur efficaces. Les composants inférieurs ici sont un point de défaillance commun que nous voyons dans les systèmes plus anciens.
Système de contrôle et de protectionLe cerveau de l'ensembleSoupcher de transformateur de type boîte. Cela comprend les dispositifs de protection des relais, les compteurs et souvent une interface SCADA (contrôle de contrôle et acquisition de données) pour la surveillance et le contrôle à distance. Il garantit que tout fonctionne bien et en toute sécurité, déclenchant des alarmes ou des arrêts si les paramètres sont dépassés.
Enceinte et systèmes auxiliairesC'est plus qu'une simple boîte. Il s'agit d'une coquille robuste, résistante aux intempéries et souvent résistante au feu en acier résistant à la corrosion ou en matériaux composites. Il abrite des systèmes auxiliaires critiques comme la ventilation, l'éclairage et les verrouillages de sécurité.
Pour vous donner une image plus claire, voici un tableau décrivant la fonction principale et une spécification clé pour chaque composant central, basé surPower Lugaooffrandes.
| Composant | Fonction primaire | Exemple de paramètre clé |
|---|---|---|
| Appareillage de commutation haute tension | Pour contrôler et protéger le circuit entrant à haute tension. | Tension nominale: 12KV / 24KV |
| Transformateur de distribution | Pour démissionner de la haute tension vers une basse tension utilisable. | Plage de capacité: 500 kV à 2500 kV |
| Appareillage de basse tension | Pour distribuer et protéger les circuits sortants à basse tension. | Courant nominal: jusqu'à 4000A |
| Système de contrôle et de protection | Pour surveiller les paramètres opérationnels et automatiser les réponses de sécurité. | Classe de protection: IP54 pour la résistance à la poussière et à l'eau |
Comment les spécifications ont-elles un impact sur les performances de votre projet
Je ne peux pas insister suffisamment: le diable est dans les détails. J'ai consulté sur des projets où en me concentrant uniquement sur le prix a conduit à des décalages coûteux entre les spécifications de l'équipement et les besoins réels du projet. Décomposons comment ces paramètres devraient influencer votre décision.
De quelle capacité de transformateur et du rapport de tension avez-vous vraiment besoin
C'est la question la plus fondamentale. La capacité du transformateur (en KVA) détermine la charge électrique de votre chargeSoupcher de transformateur de type boîtepeut gérer. Une unité sous-dimensionnée surchauffera et échouera prématurément, tandis qu'un gaspillage de capital est surdimensionné et fonctionne de manière inefficace à faibles charges. Le rapport de tension (par exemple, 11kV / 0,4 kV) doit correspondre à l'alimentation entrante de votre réseau local et à la tension de distribution requise de votre installation. Une analyse de charge détaillée n'est pas une suggestion; C'est une nécessité.
Pourquoi devriez-vous vous soucier de la cote de protection IP
La cote de protection (IP), comme IP54 ou IP55, vous indique à quel point l'enceinte scelle la poussière et l'humidité. J'ai vu des sous-stations installées dans les zones côtières où une faible note IP a entraîné une corrosion rapide et des défauts électriques constants. Si votre site est poussiéreux, humide ou exposé à la pluie, une note IP élevée pour l'enceinte et les composants internes n'est pas négociable pour la fiabilité à long terme.
Quelles sont les dimensions et le poids critiques de votre site
La nature compacte d'unSoupcher de transformateur de type boîteest un avantage majeur, mais vous devez confirmer l'empreinte physique et le poids. Votre support de fondation préparé peut-il y avoir un accès adéquat pour la livraison et l'installation Ce sont des questions pratiques que nous aidons nos clients àPower LugaoRéponse pendant la phase des préventes pour éviter les surprises coûteuses le jour de la livraison.
Pour vous aider à comparer l'évolutivité des différentes solutions, voici un tableau de spécification pour une série commune dePower Lugao.
| Séries de modèles | Plage de capacité du transformateur | Dimensions typiques (lxwxh) | Application principale |
|---|---|---|---|
| Compact LGP-BT | 500 KVA - 1000 KVA | 3600 mm x 2200 mm x 2400 mm | Petits complexes commerciaux, zones résidentielles |
| LGP-BT-standard | 1000 KVA - 2000 KVA | 4500 mm x 2600 mm x 2600 mm | Plantes industrielles moyennes, grands centres commerciaux |
| LGP-BT-Highcapacity | 2000 KVA - 2500 KVA | 5500 mm x 2800 mm x 2800 mm | Industrie lourde, grands projets d'infrastructure |
Quelles sont les FAQ de la sous-station transformateur de type boîte la plus courante
Dans mon travail quotidien, j'entends les mêmes questions intelligentes et sondantes encore et encore. Permettez-moi de répondre à trois des plus fréquents ici, en tirant de mes deux décennies d'expérience.
Quelle est la durée de vie typique d'une sous-station de transformateur de type boîte
Cela dépend fortement de la qualité des composants, de l'environnement de fonctionnement et du régime de maintenance. Une unité bien construite d'un fabricant réputé commePower Lugao, opérant dans un environnement standard et avec la maintenance de base, peut durer de manière fiable de 20 à 25 ans. L'utilisation de matériaux de plus haute spécification, comme les enceintes en acier inoxydable pour les environnements corrosives, peut prolonger cela davantage.
En quoi la maintenance diffère-t-elle d'une sous-station traditionnelle
C'est un avantage clé. La conception compacte et intégrée d'unSoupcher de transformateur de type boîtesimplifie en fait la maintenance. Parce que tous les composants sont logés ensemble et conçus pour fonctionner comme un système, les vérifications de routine sont plus rapides. Il n'est pas nécessaire de se déplacer entre différentes structures. Cependant, il nécessite des techniciens spécifiquement formés sur cet équipement intégré. Nous fournissons une documentation et une formation complètes à chaquePower Lugaounité pour vous assurer que votre équipe est préparée.
Peut-il être personnalisé pour des besoins de projet spécifiques
Absolument. Bien que nous ayons des modèles standard, la véritable puissance d'un moderneSoupcher de transformateur de type boîteréside dans sa flexibilité. J'ai supervisé les personnalisations pour tout, des portes extra-larges pour des exigences d'accès spécifiques et des systèmes de refroidissement spéciaux pour des climats extrêmes aux systèmes de suppression de feu intégrés et aux interfaces de surveillance à distance avancées. La clé est de s'associer à un fabricant qui a la capacité d'ingénierie pour y arriver.
Êtes-vous prêt à spécifier les bons composants pour votre projet
Choisir unSoupcher de transformateur de type boîteest plus que simplement acheter un produit; Il investit au cœur de votre infrastructure de pouvoir pour les deux prochaines décennies. Les spécifications de ses composants ne sont pas seulement des chiffres sur une page - ce sont les déterminants directs de la disponibilité, de la sécurité et du coût total de votre projet de votre projet. Depuis plus de vingt ans, l'équipe àPower Lugaoa guidé des professionnels comme vous à travers ces décisions critiques, en fournissant non seulement de l'équipement, mais un partenariat fondé sur une expertise technique approfondie et un engagement envers votre succès à long terme.
Ne laissez pas votre fiabilité de puissance au hasard.Contactez-nousaujourd'huipour une consultation gratuite et sans obligation. Laissez nos experts vous aider à analyser vos exigences de chargement, vos conditions de site et vos objectifs opérationnels pour spécifier le parfaitSoupcher de transformateur de type boîtepour vos besoins uniques. Visitez notre site Web ou appelez-nous directement pour démarrer la conversation.
